机械设计课设-最终设计一链板式输送机传动装置

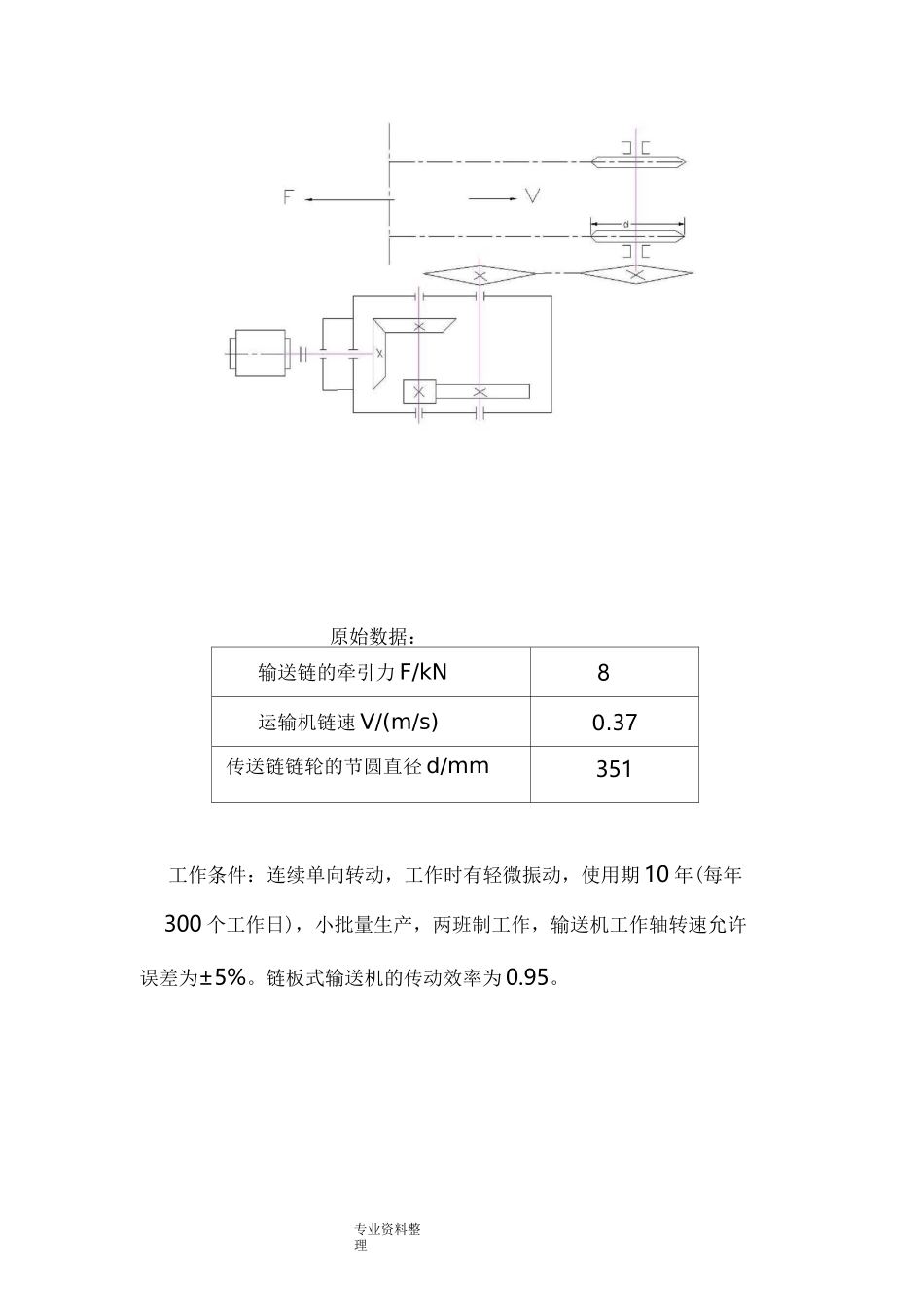

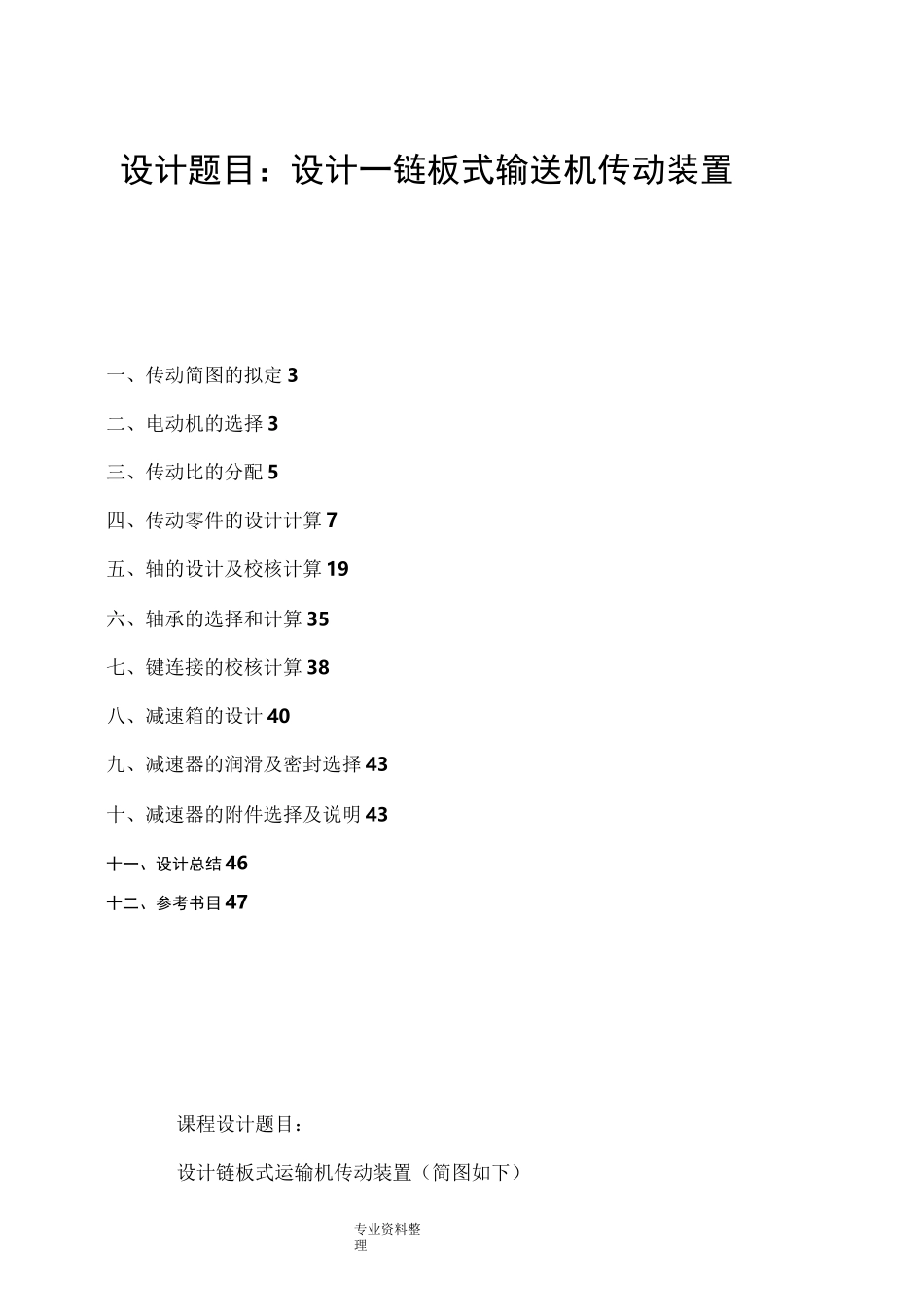

专业资料整理设计题目：设计一链板式输送机传动装置一、传动简图的拟定 3二、电动机的选择 3三、传动比的分配 5四、传动零件的设计计算 7五、轴的设计及校核计算 19六、轴承的选择和计算 35七、键连接的校核计算 38八、减速箱的设计 40九、减速器的润滑及密封选择 43十、减速器的附件选择及说明 43十一、设计总结 46十二、参考书目 47课程设计题目：设计链板式运输机传动装置（简图如下）专业资料整理原始数据：输送链的牵引力 F/kN8运输机链速 V/(m/s)0.37传送链链轮的节圆直径 d/mm351工作条件：连续单向转动，工作时有轻微振动，使用期 10 年(每年300 个工作日)，小批量生产，两班制工作，输送机工作轴转速允许误差为±5%。链板式输送机的传动效率为 0.95。专业资料整理一、传动简图的拟定设计一链板式输送机传动装置工作条件：连续单向运转，工作时有轻微振动，使用期 10 年（每年 300 个工作日），小批量生产，两班制工作，输送机工作轴转速允许误差为±5%。链板式输送机的传动效率为 0.95。第四组原始数据：输送链的牵引力 F 二 8kN；输送链的速度 v 二 0.37m/s；输送链链轮节圆直径D=351mm。二、电动机类型和结构型式的选择1、电动机类型的选择：根据用途选择 Y 系列一般用途的全封闭自冷式三相异步电动机。2、功率的确定：⑴ 工作机所需功率 P:w=耳因为 F=8kN；v=0.37m/s；耳=,把数据带入式子中，所以专业资料整理P=w3.1158k电 动 机 工作功率转速 n960r/P=8000x0.37/(1000x0.95)Q3.1158kWw(2)传动装置的总效率：联轴器效率 n=0.99,滚动球轴承效率耳=0.99,锥齿轮效率耳=0.97,圆柱齿轮效率联轴锥n(8 级精度)=0.97，滚子链效率 n=0.96。圆链n=nxnxnxn3xn联轴器锥圆柱球轴承滚子链=0.99x0.97x0.97x0.993x0.96=0.8677⑶ 所需电动机的功率 P:dP=P/ndw=3.1158/0.8677=3.72kW⑷ 电动机额定功率 P:m按 PP 选取电动机型号。故选=的电动机 md3、电动机转速的确定：计算工作机轴工作转速：n=60x1000v/(Kd)w二 60x1000x0.37/(兀 x351)=20.14r/min按推荐的传动比范围，取锥齿轮、圆柱齿轮和链传动的一级减速器传动比范围分别为2~3、3~5 和 2~5，则总传动比范围为 i=12~75。故电动机转速的可选范围为n=in=(12-75)x20.14=241.68-1510.5r/minw符合这一范围的同步转速有 750、1000 和 1500r/min。4、电动机型号的确定由上可见，电动机同步转速可选 750、1000 和 1500r/min,额定功率为 4kW。因...
