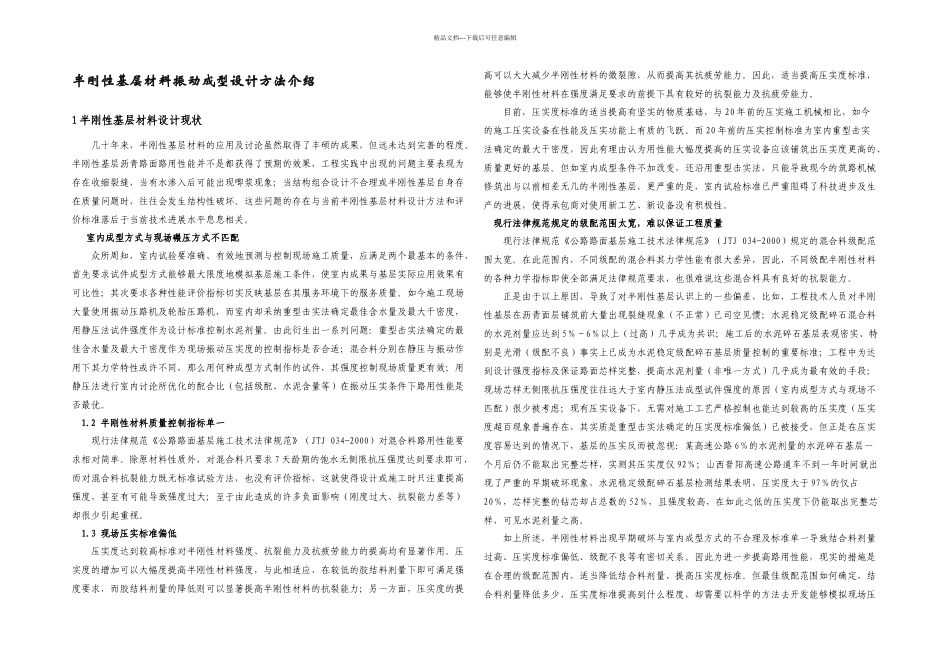

精品文档---下载后可任意编辑振动成型设计方法介绍（文件编号：FJ001）天津市市政工程讨论院2024 年 4 月精品文档---下载后可任意编辑半刚性基层材料振动成型设计方法介绍1 半刚性基层材料设计现状几十年来，半刚性基层材料的应用及讨论虽然取得了丰硕的成果，但远未达到完善的程度。半刚性基层沥青路面路用性能并不是都获得了预期的效果，工程实践中出现的问题主要表现为存在收缩裂缝，当有水渗入后可能出现唧浆现象；当结构组合设计不合理或半刚性基层自身存在质量问题时，往往会发生结构性破坏。这些问题的存在与当前半刚性基层材料设计方法和评价标准落后于当前技术进展水平息息相关。 室内成型方式与现场碾压方式不匹配众所周知，室内试验要准确、有效地预测与控制现场施工质量，应满足两个最基本的条件，首先要求试件成型方式能够最大限度地模拟基层施工条件，使室内成果与基层实际应用效果有可比性；其次要求各种性能评价指标切实反映基层在其服务环境下的服务质量。如今施工现场大量使用振动压路机及轮胎压路机，而室内却采纳重型击实法确定最佳含水量及最大干密度，用静压法试件强度作为设计标准控制水泥剂量。由此衍生出一系列问题：重型击实法确定的最佳含水量及最大干密度作为现场振动压实度的控制指标是否合适；混合料分别在静压与振动作用下其力学特性或许不同，那么用何种成型方式制作的试件，其强度控制现场质量更有效；用静压法进行室内讨论所优化的配合比（包括级配、水泥含量等）在振动压实条件下路用性能是否最优。1.2 半刚性材料质量控制指标单一现行法律规范《公路路面基层施工技术法律规范》（JTJ 034-2000）对混合料路用性能要求相对简单。除原材料性质外，对混合料只要求 7 天龄期的饱水无侧限抗压强度达到要求即可，而对混合料抗裂能力既无标准试验方法，也没有评价指标，这就使得设计或施工时只注重提高强度，甚至有可能导致强度过大；至于由此造成的许多负面影响（刚度过大、抗裂能力差等）却很少引起重视。1.3 现场压实标准偏低压实度达到较高标准对半刚性材料强度、抗裂能力及抗疲劳能力的提高均有显著作用。压实度的增加可以大幅度提高半刚性材料强度，与此相适应，在较低的胶结料剂量下即可满足强度要求，而胶结料剂量的降低则可以显著提高半刚性材料的抗裂能力；另一方面，压实度的提高可以大大减少半刚性材料的微裂隙，从而提高其抗疲劳能力。因此，适当提高压实度标准，能够使半刚性材料在强度满足要...
