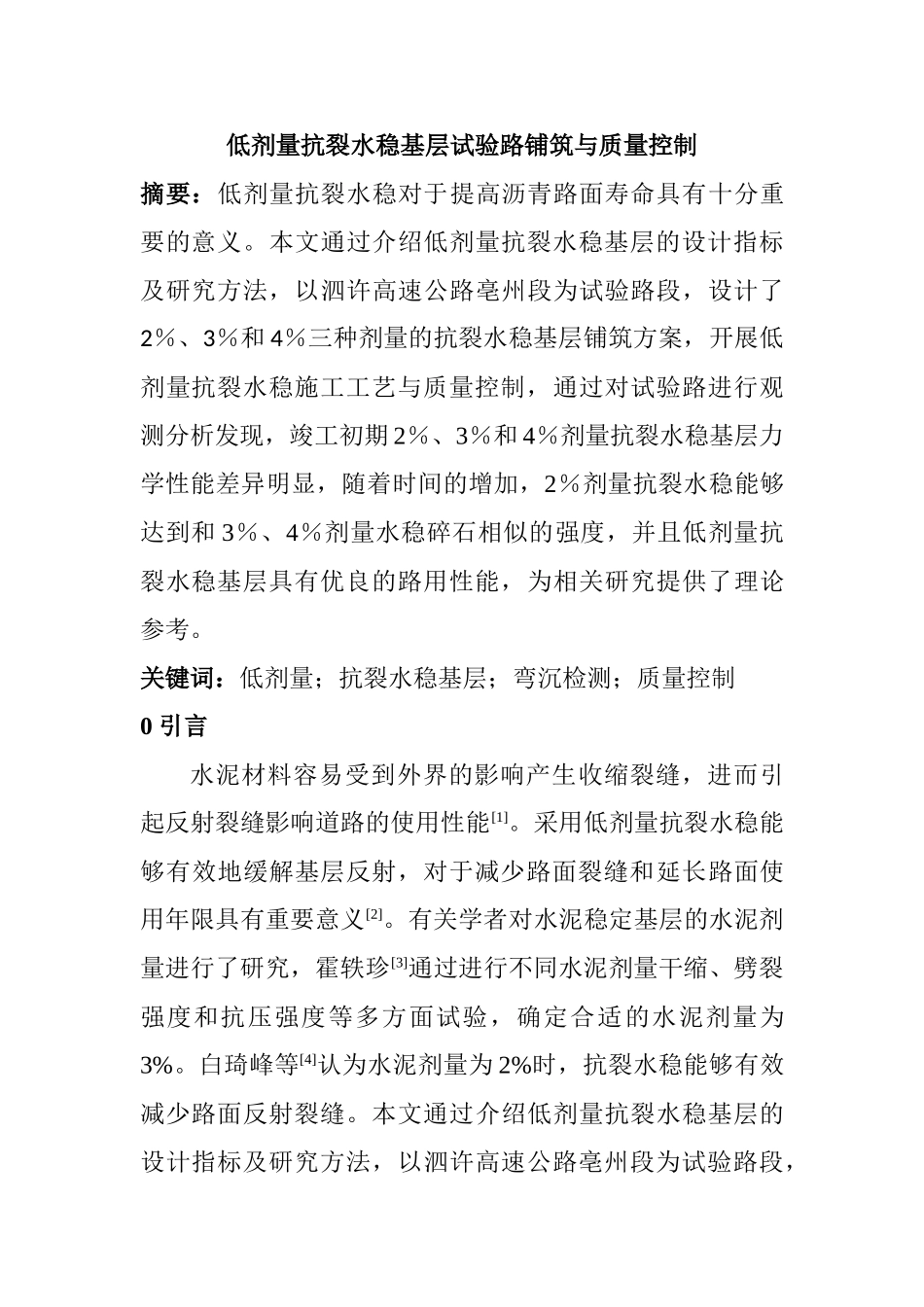

低剂量抗裂水稳基层试验路铺筑与质量控制摘要：低剂量抗裂水稳对于提高沥青路面寿命具有十分重要的意义
本文通过介绍低剂量抗裂水稳基层的设计指标及研究方法，以泗许高速公路亳州段为试验路段，设计了2％、3％和 4％三种剂量的抗裂水稳基层铺筑方案，开展低剂量抗裂水稳施工工艺与质量控制，通过对试验路进行观测分析发现，竣工初期 2％、3％和 4％剂量抗裂水稳基层力学性能差异明显，随着时间的增加，2％剂量抗裂水稳能够达到和 3％、4％剂量水稳碎石相似的强度，并且低剂量抗裂水稳基层具有优良的路用性能，为相关研究提供了理论参考
关键词：低剂量；抗裂水稳基层；弯沉检测；质量控制0 引言水泥材料容易受到外界的影响产生收缩裂缝，进而引起反射裂缝影响道路的使用性能[1]
采用低剂量抗裂水稳能够有效地缓解基层反射，对于减少路面裂缝和延长路面使用年限具有重要意义[2]
有关学者对水泥稳定基层的水泥剂量进行了研究，霍轶珍[3]通过进行不同水泥剂量干缩、劈裂强度和抗压强度等多方面试验，确定合适的水泥剂量为3%
白琦峰等[4]认为水泥剂量为 2%时，抗裂水稳能够有效减少路面反射裂缝

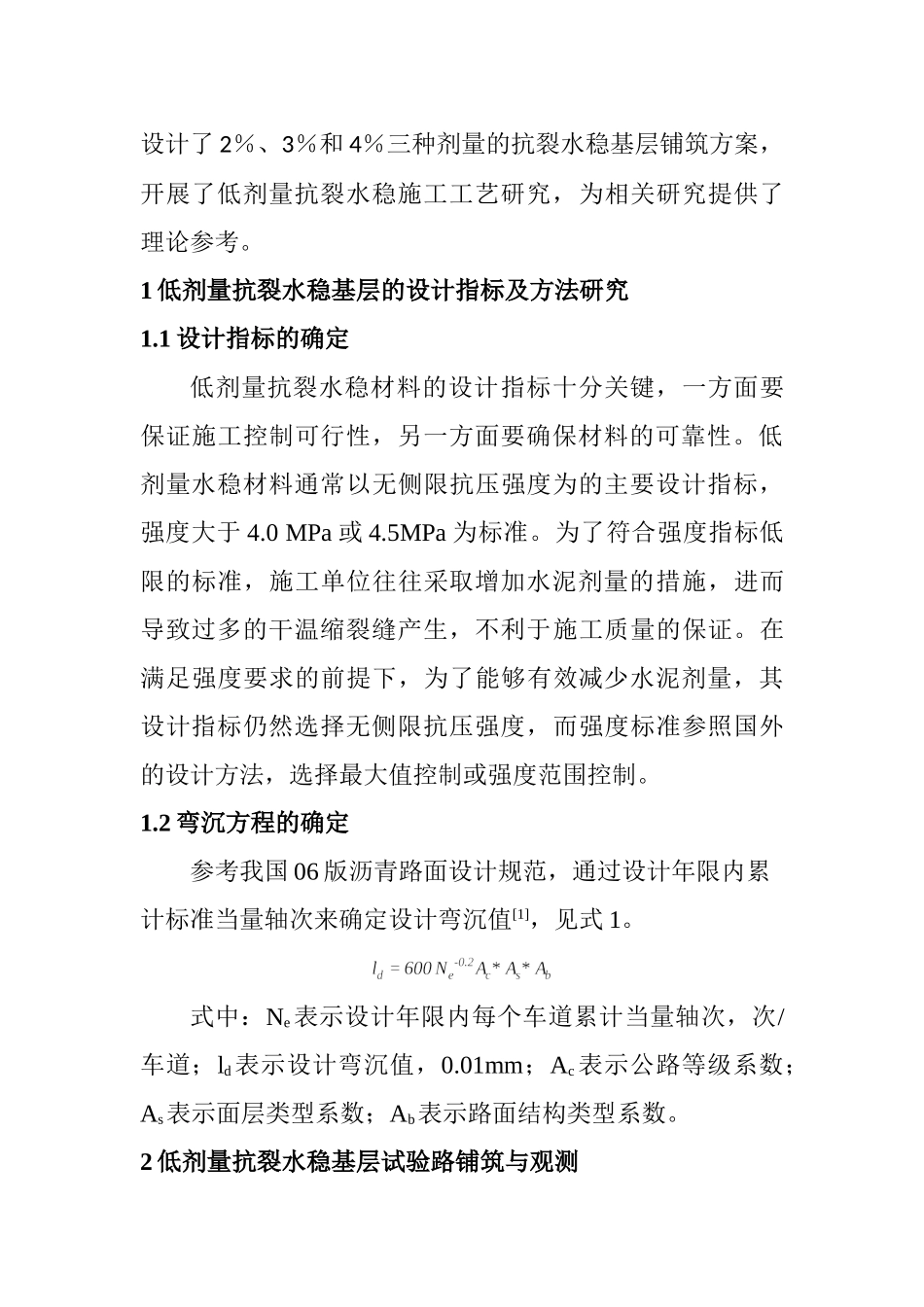

本文通过介绍低剂量抗裂水稳基层的设计指标及研究方法，以泗许高速公路亳州段为试验路段，设计了 2％、3％和 4％三种剂量的抗裂水稳基层铺筑方案，开展了低剂量抗裂水稳施工工艺研究，为相关研究提供了理论参考
1 低剂量抗裂水稳基层的设计指标及方法研究1
1 设计指标的确定低剂量抗裂水稳材料的设计指标十分关键，一方面要保证施工控制可行性，另一方面要确保材料的可靠性
低剂量水稳材料通常以无侧限抗压强度为的主要设计指标，强度大于 4
0 MPa 或 4
5MPa 为标准
为了符合强度指标低限的标准，施工单位往往采取增加水泥剂量的措施，进而导致过多的干温缩裂缝产生，不利于施工质量的保证
在满足强度要求的前提下，为了能够有效减少水泥剂量，其设计指标
