串并联电路特点及运用中难题学案

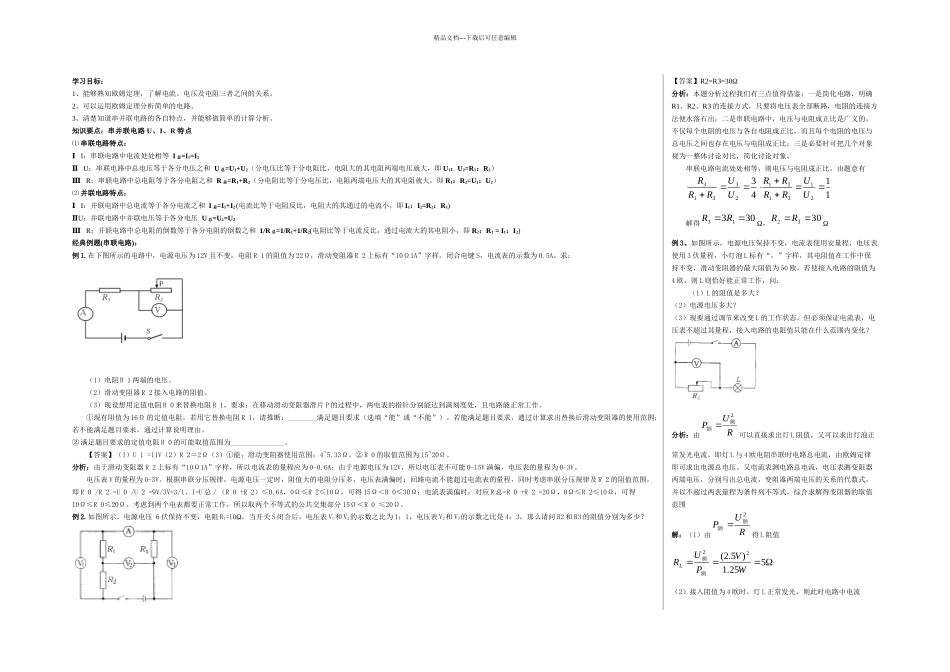

精品文档---下载后可任意编辑学习目标：1、能够熟知欧姆定理，了解电流、电压及电阻三者之间的关系。2、可以运用欧姆定理分析简单的电路。3、清楚知道串并联电路的各自特点，并能够做简单的计算分析。知识要点：串并联电路 U、I、R 特点⑴ 串联电路特点：Ⅰ I：串联电路中电流处处相等 I 总=I1=I2Ⅱ U：串联电路中总电压等于各分电压之和 U 总=U1+U2（分电压比等于分电阻比，电阻大的其电阻两端电压就大，即 U1：U2=R1：R2）Ⅲ R：串联电路中总电阻等于各分电阻之和 R 总=R1+R2（分电阻比等于分电压比，电阻两端电压大的其电阻就大，即 R1：R2=U1：U2）⑵ 并联电路特点：Ⅰ I：并联电路中总电流等于各分电流之和 I 总=I1+I2 (电流比等于电阻反比，电阻大的其通过的电流小，即 I1：I2=R2：R1)ⅡU：并联电路中并联电压等于各分电压 U 总=U1=U2Ⅲ R：并联电路中总电阻的倒数等于各分电阻的倒数之和 1/R 总=1/R1+1/R2(电阻比等于电流反比，通过电流大的其电阻小，即 R2：R1 = I1：I2)经典例题(串联电路)：例 1.在下图所示的电路中，电源电压为 12V 且不变，电阻 R 1 的阻值为 22Ω，滑动变阻器 R 2 上标有“10Ω1A”字样。闭合电键 S，电流表的示数为 0.5A。求： （1）电阻 R 1 两端的电压。 （2）滑动变阻器 R 2 接入电路的阻值。 （3）现设想用定值电阻 R 0 来替换电阻 R 1，要求：在移动滑动变阻器滑片 P 的过程中，两电表的指针分别能达到满刻度处，且电路能正常工作。 ①现有阻值为 16Ω 的定值电阻，若用它替换电阻 R 1，请推断：________满足题目要求（选填“能”或“不能”）。若能满足题目要求，通过计算求出替换后滑动变阻器的使用范围；若不能满足题目要求，通过计算说明理由。 ② 满足题目要求的定值电阻 R 0 的可能取值范围为_______________。 【答案】（1）U 1 =11V（2）R 2＝2Ω（3）①能；滑动变阻器使用范围：4~5.33Ω。② R 0 的取值范围为 15~20Ω。 分析：由于滑动变阻器 R 2 上标有“10Ω1A”字样，所以电流表的量程应为 0-0.6A；由于电源电压为 12V，所以电压表不可能 0-15V 满偏，电压表的量程为 0-3V。 电压表 V 的量程为 0-3V。根据串联分压规律，电源电压一定时，阻值大的电阻分压多，电压表满偏时：回路电流不能超过电流表的量程，同时考虑串联分压规律及 R 2 的阻值范围，即 R 0 /R 2 =U 0 /U 2 =9V/3V=3/1，I=U ...
