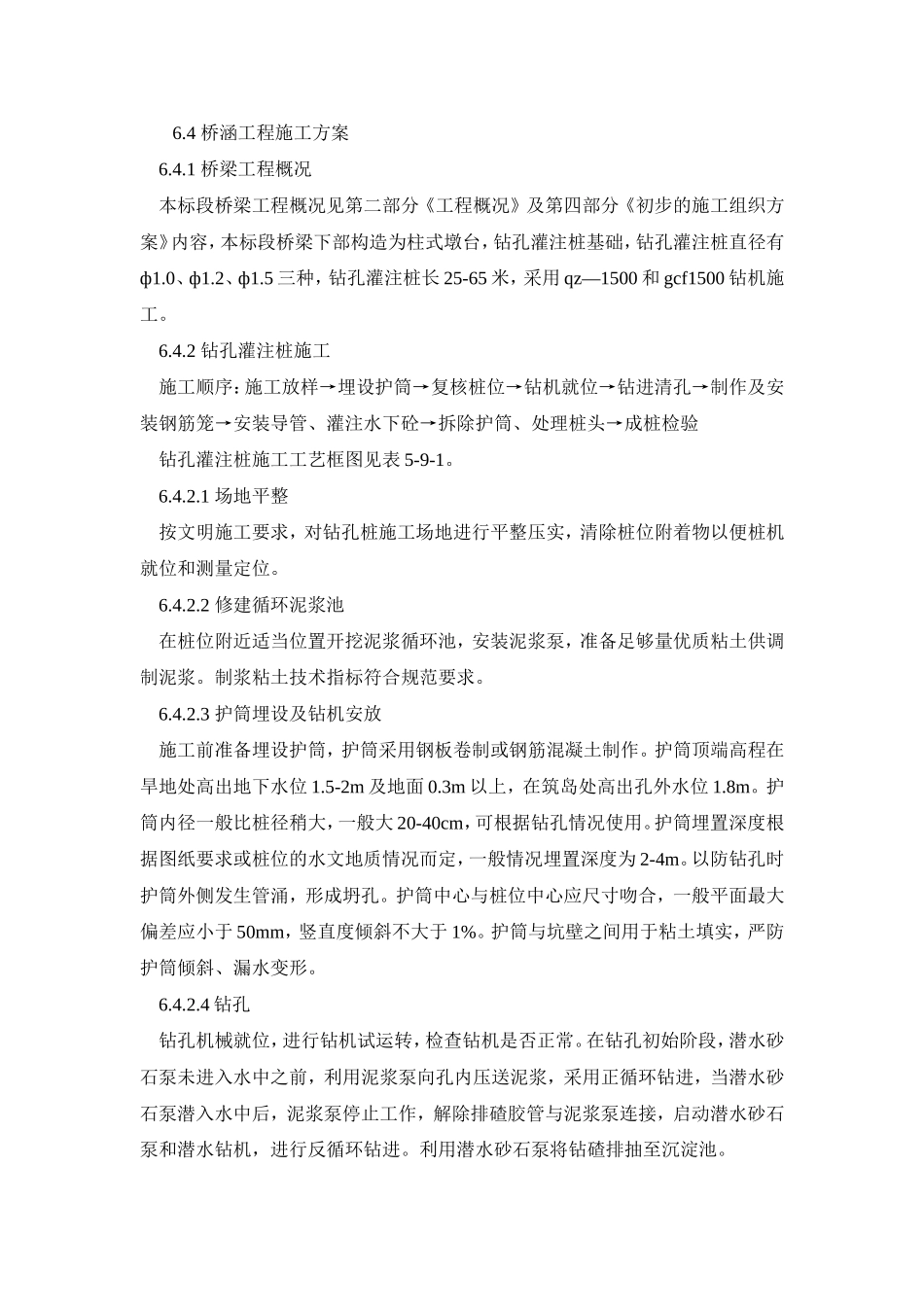

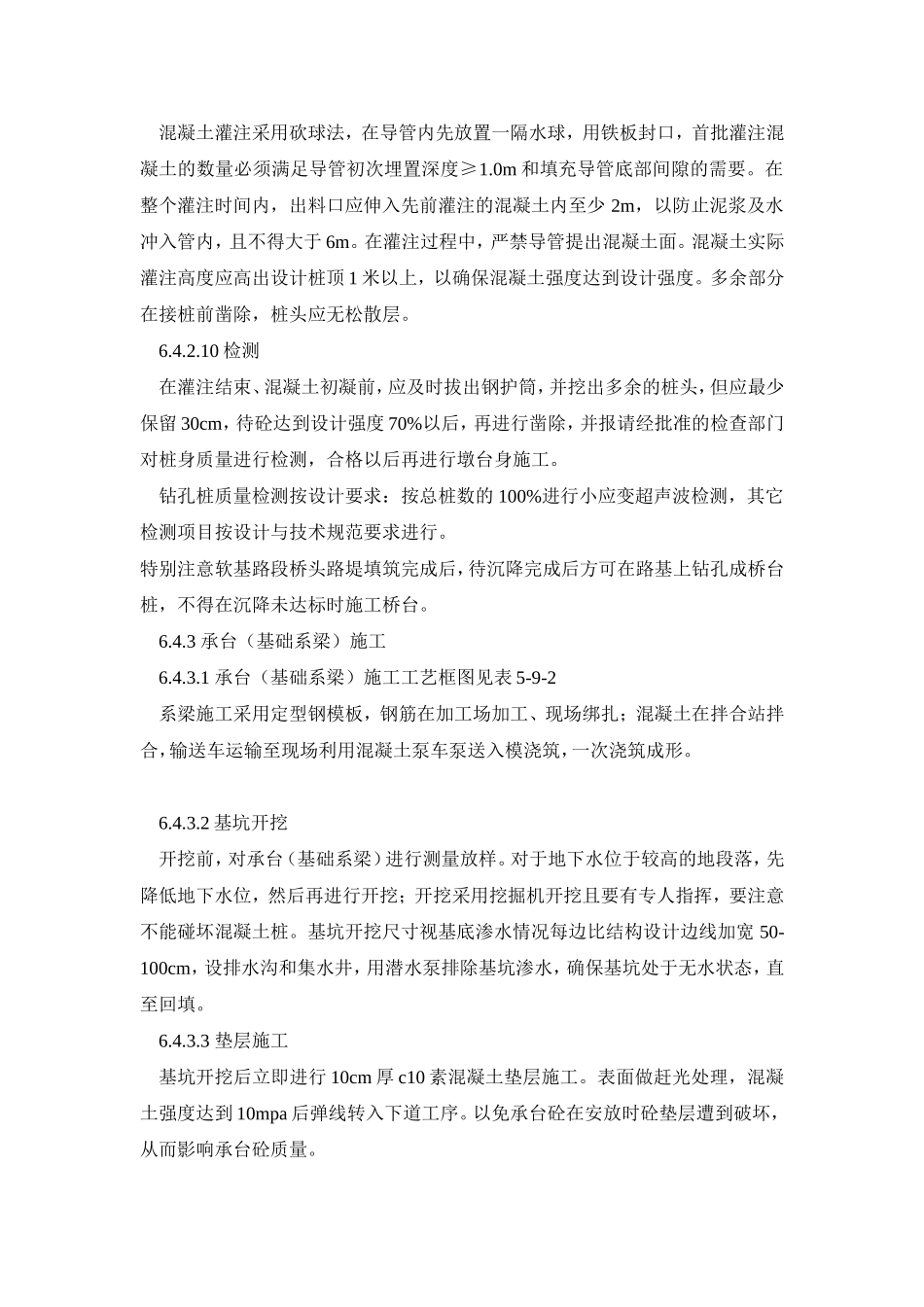

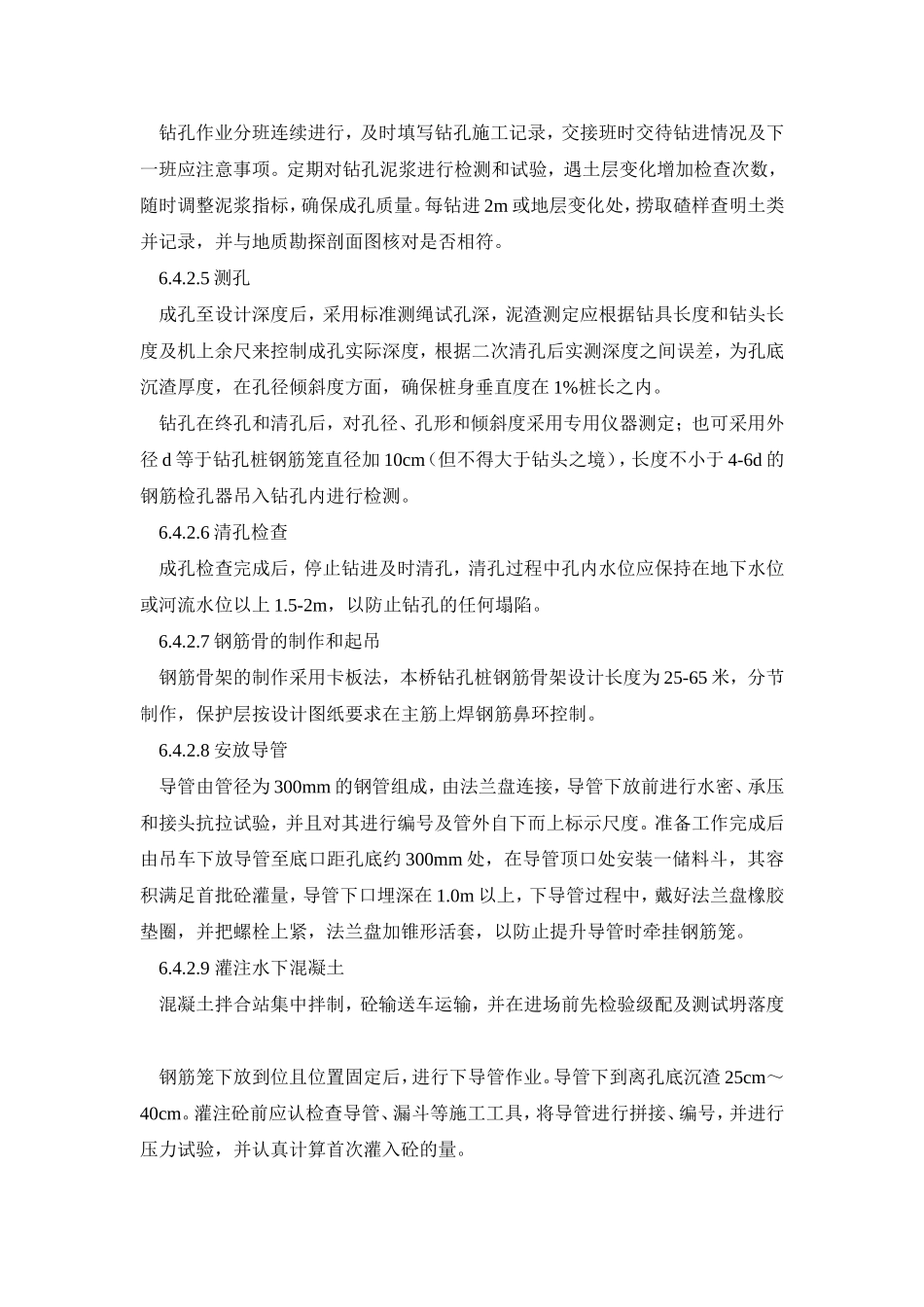

6.4桥涵工程施工方案6.4.1桥梁工程概况本标段桥梁工程概况见第二部分《工程概况》及第四部分《初步的施工组织方案》内容，本标段桥梁下部构造为柱式墩台，钻孔灌注桩基础，钻孔灌注桩直径有ф1.0、ф1.2、ф1.5三种，钻孔灌注桩长25-65米，采用qz—1500和gcf1500钻机施工。6.4.2钻孔灌注桩施工施工顺序：施工放样→埋设护筒→复核桩位→钻机就位→钻进清孔→制作及安装钢筋笼→安装导管、灌注水下砼→拆除护筒、处理桩头→成桩检验钻孔灌注桩施工工艺框图见表5-9-1。6.4.2.1场地平整按文明施工要求，对钻孔桩施工场地进行平整压实，清除桩位附着物以便桩机就位和测量定位。6.4.2.2修建循环泥浆池在桩位附近适当位置开挖泥浆循环池，安装泥浆泵，准备足够量优质粘土供调制泥浆。制浆粘土技术指标符合规范要求。6.4.2.3护筒埋设及钻机安放施工前准备埋设护筒，护筒采用钢板卷制或钢筋混凝土制作。护筒顶端高程在旱地处高出地下水位1.5-2m及地面0.3m以上，在筑岛处高出孔外水位1.8m。护筒内径一般比桩径稍大，一般大20-40cm，可根据钻孔情况使用。护筒埋置深度根据图纸要求或桩位的水文地质情况而定，一般情况埋置深度为2-4m。以防钻孔时护筒外侧发生管涌，形成坍孔。护筒中心与桩位中心应尺寸吻合，一般平面最大偏差应小于50mm，竖直度倾斜不大于1%。护筒与坑壁之间用于粘土填实，严防护筒倾斜、漏水变形。6.4.2.4钻孔钻孔机械就位，进行钻机试运转，检查钻机是否正常。在钻孔初始阶段，潜水砂石泵未进入水中之前，利用泥浆泵向孔内压送泥浆，采用正循环钻进，当潜水砂石泵潜入水中后，泥浆泵停止工作，解除排碴胶管与泥浆泵连接，启动潜水砂石泵和潜水钻机，进行反循环钻进。利用潜水砂石泵将钻碴排抽至沉淀池。钻孔作业分班连续进行，及时填写钻孔施工记录，交接班时交待钻进情况及下一班应注意事项。定期对钻孔泥浆进行检测和试验，遇土层变化增加检查次数，随时调整泥浆指标，确保成孔质量。每钻进2m或地层变化处，捞取碴样查明土类并记录，并与地质勘探剖面图核对是否相符。6.4.2.5测孔成孔至设计深度后，采用标准测绳试孔深，泥渣测定应根据钻具长度和钻头长度及机上余尺来控制成孔实际深度，根据二次清孔后实测深度之间误差，为孔底沉渣厚度，在孔径倾斜度方面，确保桩身垂直度在1%桩长之内。钻孔在终孔和清孔后，对孔径、孔形和倾斜度采用专用仪器测定；也可采用外径d等于钻孔桩钢筋笼直径加10cm（但不得大于钻头之境），长度不小于4-6d的钢筋检孔器吊入钻孔内进行检测。6.4.2.6清孔检查成孔检查完成后，停止钻进及时清孔，清孔过程中孔内水位应保持在地下水位或河流水位以上1.5-2m，以防止钻孔的任何塌陷。6.4.2.7钢筋骨的制作和起吊钢筋骨架的制作采用卡板法，本桥钻孔桩钢筋骨架设计长度为25-65米，分节制作，保护层按设计图纸要求在主筋上焊钢筋鼻环控制。6.4.2.8安放导管导管由管径为300mm的钢管组成，由法兰盘连接，导管下放前进行水密、承压和接头抗拉试验，并且对其进行编号及管外自下而上标示尺度。准备工作完成后由吊车下放导管至底口距孔底约300mm处，在导管顶口处安装一储料斗，其容积满足首批砼灌量，导管下口埋深在1.0m以上，下导管过程中，戴好法兰盘橡胶垫圈，并把螺栓上紧，法兰盘加锥形活套，以防止提升导管时牵挂钢筋笼。6.4.2.9灌注水下混凝土混凝土拌合站集中拌制，砼输送车运输，并在进场前先检验级配及测试坍落度钢筋笼下放到位且位置固定后，进行下导管作业。导管下到离孔底沉渣25cm～40cm。灌注砼前应认检查导管、漏斗等施工工具，将导管进行拼接、编号，并进行压力试验，并认真计算首次灌入砼的量。混凝土灌注采用砍球法，在导管内先放置一隔水球，用铁板封口，首批灌注混凝土的数量必须满足导管初次埋置深度≥1.0m和填充导管底部间隙的需要。在整个灌注时间内，出料口应伸入先前灌注的混凝土内至少2m，以防止泥浆及水冲入管内，且不得大于6m。在灌注过程中，严禁导管提出混凝土面。混凝土实际灌注高度应高出设计桩顶1米以上，以确保混凝土强度达到设计强度。多余部分在接桩前凿除，桩头应无松散层。6.4.2.10检测在灌注结束、混凝土初凝前，应及时...
