主斜井皮带运输校核计算

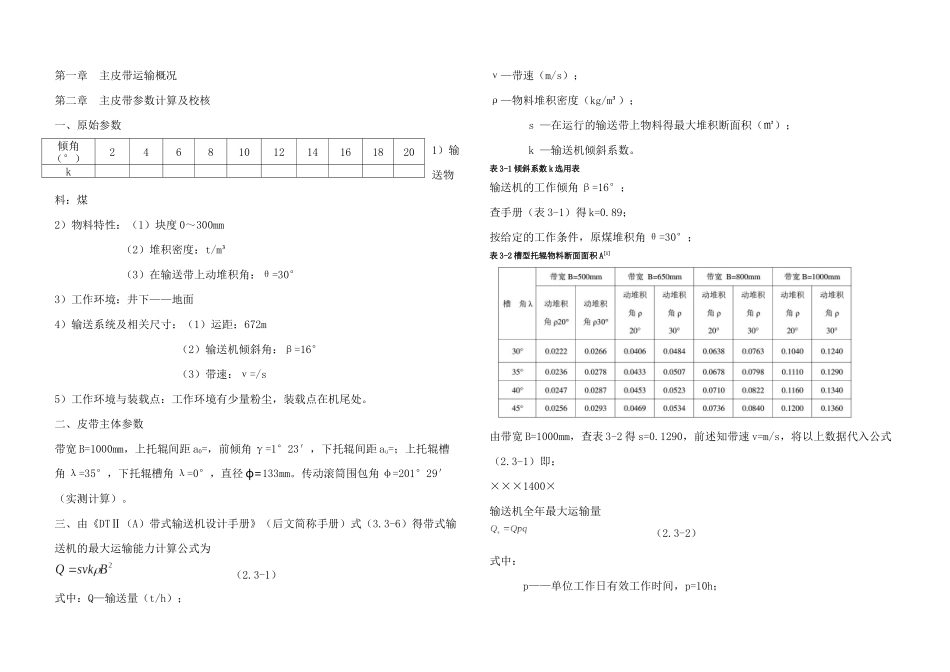

主斜井皮带运输校核计算_第1页
1/7
主斜井皮带运输校核计算_第2页
2/7
主斜井皮带运输校核计算_第3页
3/7
第一章 主皮带运输概况第二章 主皮带参数计算及校核一、原始参数1)输送物料:煤2)物料特性:(1)块度 0~300mm (2)堆积密度:t/m³ (3)在输送带上动堆积角:θ=30°3)工作环境:井下——地面4)输送系统及相关尺寸:(1)运距:672m (2)输送机倾斜角:β=16° (3)带速:ν=/s5)工作环境与装载点:工作环境有少量粉尘,装载点在机尾处。二、皮带主体参数带宽 B=1000mm,上托辊间距 a0=,前倾角 γ=1°23′,下托辊间距 au=;上托辊槽角 λ=35°,下托辊槽角 λ=0°,直径 ф=133mm。传动滚筒围包角 φ=201°29′(实测计算)。三、由《DTⅡ(A)带式输送机设计手册》(后文简称手册)式(3.3-6)得带式输送机的最大运输能力计算公式为 (2.3-1)式中:Q—输送量(t/h);ν—带速(m/s);ρ—物料堆积密度(kg/m³); s —在运行的输送带上物料得最大堆积断面积(㎡); k —输送机倾斜系数。表 3-1 倾斜系数 k 选用表输送机的工作倾角 β=16°;查手册(表 3-1)得 k=0.89;按给定的工作条件,原煤堆积角 θ=30°;表 3-2 槽型托辊物料断面面积 A[1]由带宽 B=1000mm,查表 3-2 得 s=0.1290,前述知带速 v=m/s,将以上数据代入公式(2.3-1)即:×××1400×输送机全年最大运输量 (2.3-2)式中: p——单位工作日有效工作时间,p=10h;倾角(°)2468101214161820k精品文档---下载后可任意编辑 q——全年工作天数,按 q=300d。将上述数据代入公式(2.3-2)即:Qs=10×300×≧90 万吨矿井设计产量 A=90 万吨/年,因此最大输送能力负荷要求。四、输送带宽度核算输送大块散状物料的输送机,需按手册(3.2-2)式核算,再查手册表 2-3B≧2a+200 (2.4-1)式中:a——块状物料最大粒度,mm;则有:B=1000≧2×(250~400)+200=700~1000所以输送带宽 B=1000mm 满足输送要求。五、输送机圆周驱动力计算1、输送带阻力计算公式传动滚筒上所需圆周驱动力 Fu为输送机所有阻力之和,可用下式计算:+Fst (2.5-1)式中:FH——主要阻力,N; Fs1——特种主要阻力,N; Fs2——特种附加阻力,N; Fst——倾斜阻力,N; C——附加阻力系数。2、输送带技术参数输送带型号 ST/S2000-1000(8+6+8),纵向拉伸强度≧2000N/mm;上覆盖层厚度δ=8mm;下覆盖层厚度 δ=8mm;输送带厚度 22mm;输送带质量 qB=3、输送带主要阻力计算输送机的主要阻力 FH是物料及输送带移动和承载分支及回程分支...
