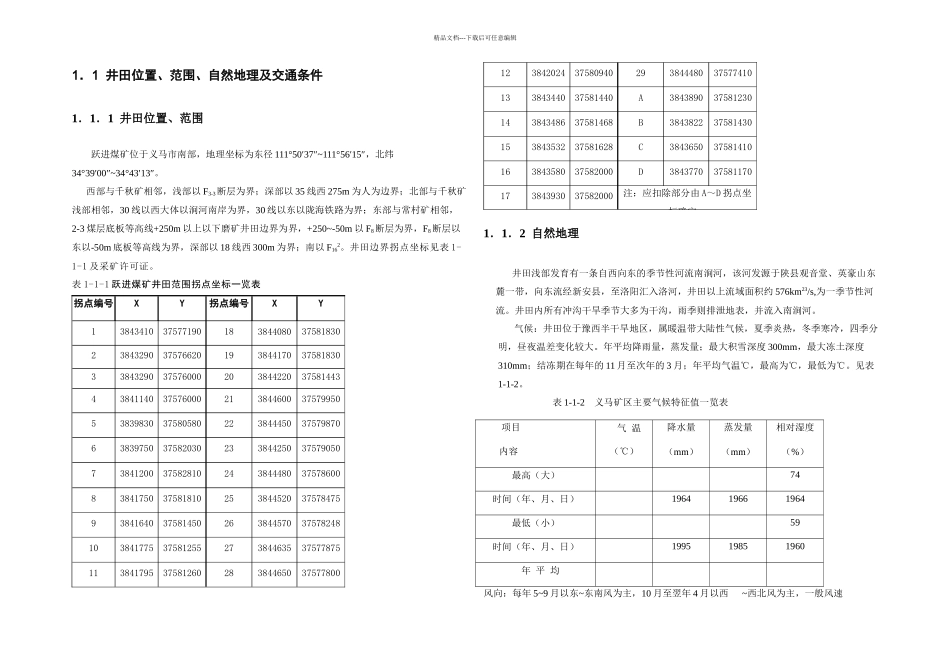

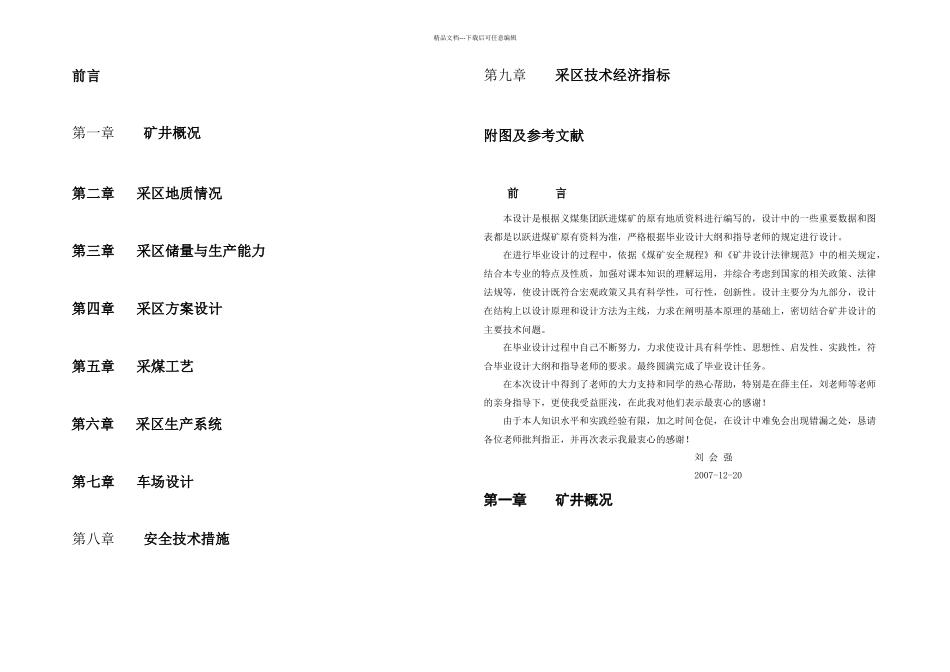

精品文档---下载后可任意编辑前言第一章 矿井概况第二章 采区地质情况第三章 采区储量与生产能力第四章 采区方案设计第五章 采煤工艺第六章 采区生产系统第七章 车场设计第八章 安全技术措施第九章 采区技术经济指标附图及参考文献前 言本设计是根据义煤集团跃进煤矿的原有地质资料进行编写的，设计中的一些重要数据和图表都是以跃进煤矿原有资料为准，严格根据毕业设计大纲和指导老师的规定进行设计。在进行毕业设计的过程中，依据《煤矿安全规程》和《矿井设计法律规范》中的相关规定，结合本专业的特点及性质，加强对课本知识的理解运用，并综合考虑到国家的相关政策、法律法规等，使设计既符合宏观政策又具有科学性，可行性，创新性。设计主要分为九部分，设计在结构上以设计原理和设计方法为主线，力求在阐明基本原理的基础上，密切结合矿井设计的主要技术问题。在毕业设计过程中自己不断努力，力求使设计具有科学性、思想性、启发性、实践性，符合毕业设计大纲和指导老师的要求。最终圆满完成了毕业设计任务。在本次设计中得到了老师的大力支持和同学的热心帮助，特别是在薛主任，刘老师等老师的亲身指导下，更使我受益匪浅，在此我对他们表示最衷心的感谢！由于本人知识水平和实践经验有限，加之时间仓促，在设计中难免会出现错漏之处，恳请各位老师批判指正，并再次表示我最衷心的感谢！ 刘 会 强2007-12-20第一章 矿井概况精品文档---下载后可任意编辑1．1 井田位置、范围、自然地理及交通条件1．1．1 井田位置、范围跃进煤矿位于义马市南部，地理坐标为东径 111°50′37″~111°56′15″，北纬34°39′00″~34°43′13″。西部与千秋矿相邻，浅部以 F3-3断层为界；深部以 35 线西 275m 为人为边界；北部与千秋矿浅部相邻，30 线以西大体以涧河南岸为界，30 线以东以陇海铁路为界；东部与常村矿相邻，2-3 煤层底板等高线+250m 以上以下磨矿井田边界为界，+250~-50m 以 F8断层为界，F8断层以东以-50m 底板等高线为界，深部以 18 线西 300m 为界；南以 F162。井田边界拐点坐标见表 1-1-1 及采矿许可证。表 1-1-1 跃进煤矿井田范围拐点坐标一览表拐点编号XY拐点编号XY1384341037577190183844080375818302384329037576620193844170375818303384329037576000203844220375814434384114037576000213844600375799505383983037580580223844450375798706383975037582030233844250375790507384120037582810243...
