乙醇水精馏塔设计机械设计部分

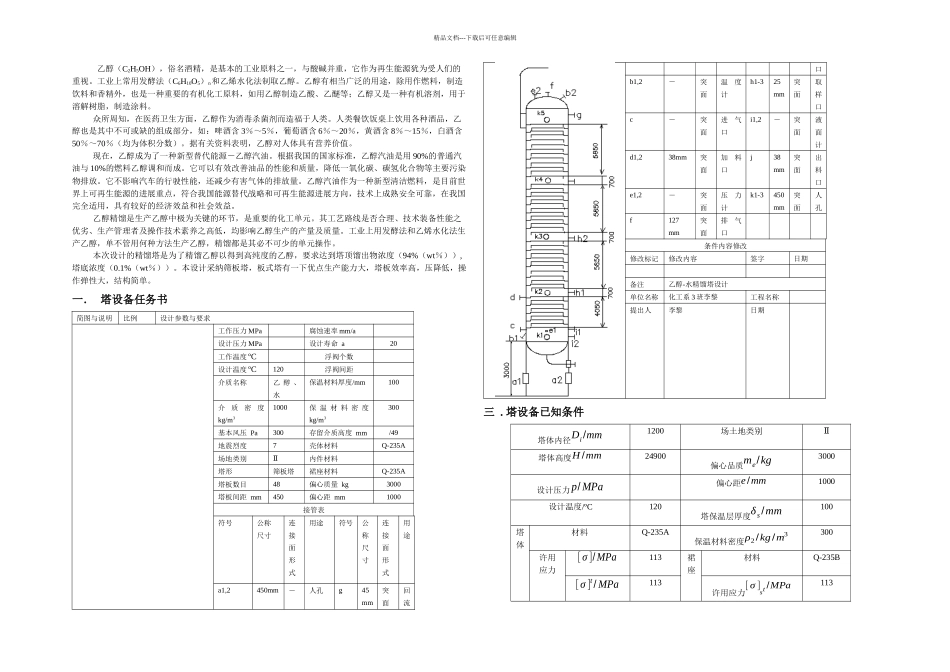

乙醇水精馏塔设计机械设计部分_第1页
1/9

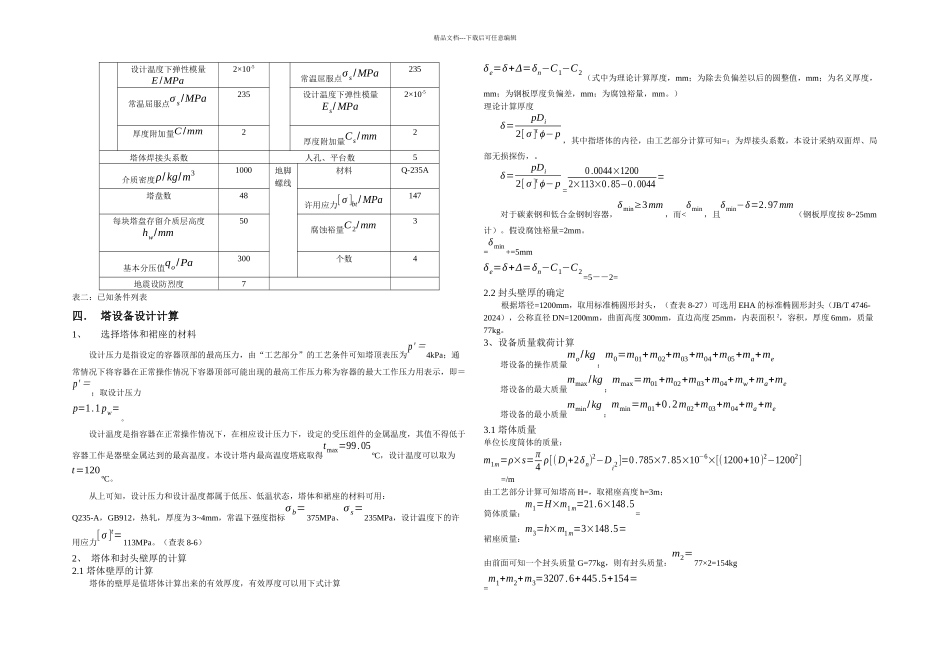

乙醇水精馏塔设计机械设计部分_第2页
2/9

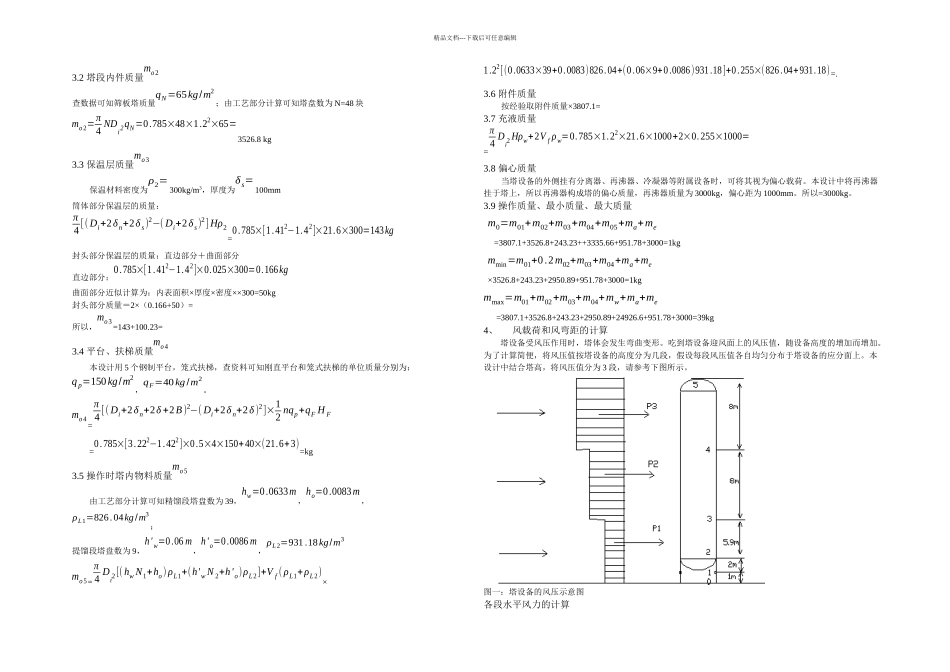

乙醇水精馏塔设计机械设计部分_第3页
3/9
精品文档---下载后可任意编辑乙醇(C2H5OH),俗名酒精,是基本的工业原料之一,与酸碱并重,它作为再生能源犹为受人们的重视。工业上常用发酵法(C6H10O5)n和乙烯水化法制取乙醇。乙醇有相当广泛的用途,除用作燃料,制造饮料和香精外,也是一种重要的有机化工原料,如用乙醇制造乙酸、乙醚等;乙醇又是一种有机溶剂,用于溶解树脂,制造涂料。众所周知,在医药卫生方面,乙醇作为消毒杀菌剂而造福于人类。人类餐饮饭桌上饮用各种酒品,乙醇也是其中不可或缺的组成部分,如:啤酒含 3%~5%,葡萄酒含 6%~20%,黄酒含 8%~15%,白酒含50%~70%(均为体积分数)。据有关资料表明,乙醇对人体具有营养价值。现在,乙醇成为了一种新型替代能源-乙醇汽油。根据我国的国家标准,乙醇汽油是用 90%的普通汽油与 10%的燃料乙醇调和而成。它可以有效改善油品的性能和质量,降低一氧化碳、碳氢化合物等主要污染物排放。它不影响汽车的行驶性能,还减少有害气体的排放量。乙醇汽油作为一种新型清洁燃料,是目前世界上可再生能源的进展重点,符合我国能源替代战略和可再生能源进展方向,技术上成熟安全可靠,在我国完全适用,具有较好的经济效益和社会效益。乙醇精馏是生产乙醇中极为关键的环节,是重要的化工单元。其工艺路线是否合理、技术装备性能之优劣、生产管理者及操作技术素养之高低,均影响乙醇生产的产量及质量。工业上用发酵法和乙烯水化法生产乙醇,单不管用何种方法生产乙醇,精馏都是其必不可少的单元操作。本次设计的精馏塔是为了精馏乙醇以得到高纯度的乙醇,要求达到塔顶馏出物浓度(94%(wt%)),塔底浓度(0.1%(wt%))。本设计采纳筛板塔,板式塔有一下优点生产能力大,塔板效率高,压降低,操作弹性大,结构简单。一. 塔设备任务书简图与说明比例设计参数与要求工作压力 MPa腐蚀速率 mm/a设计压力 MPa设计寿命 a20工作温度 ºC浮阀个数设计温度 ºC120浮阀间距介质名称乙 醇 、水保温材料厚度/mm100介质密度 kg/m31000保 温 材 料 密 度kg/m3300基本风压 Pa300存留介质高度 mm/49地震烈度7壳体材料Q-235A场地类别Ⅱ内件材料塔形筛板塔裙座材料Q-235A塔板数目48偏心质量 kg3000塔板间距 mm450偏心距 mm1000接管表符号公称尺寸连接面形式用途符号公称尺寸连接面形式用途a1,2450mm-人孔g45mm突面回流口b1,2-突面温度计h1-325mm突面取样口c-突面进气口i1,2-突面液面计d1,238mm突面加料口j38mm突...
