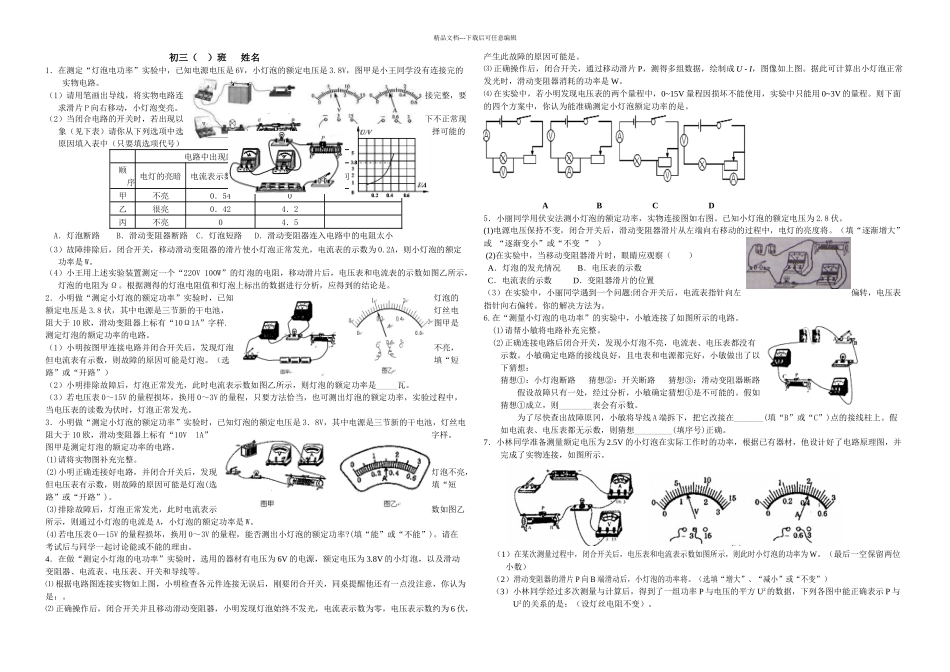

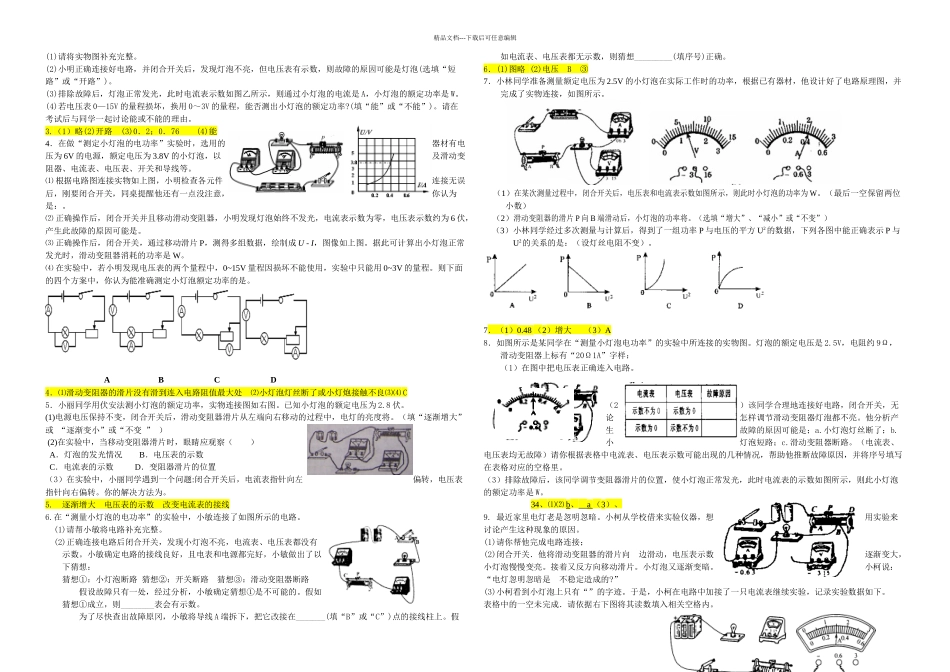

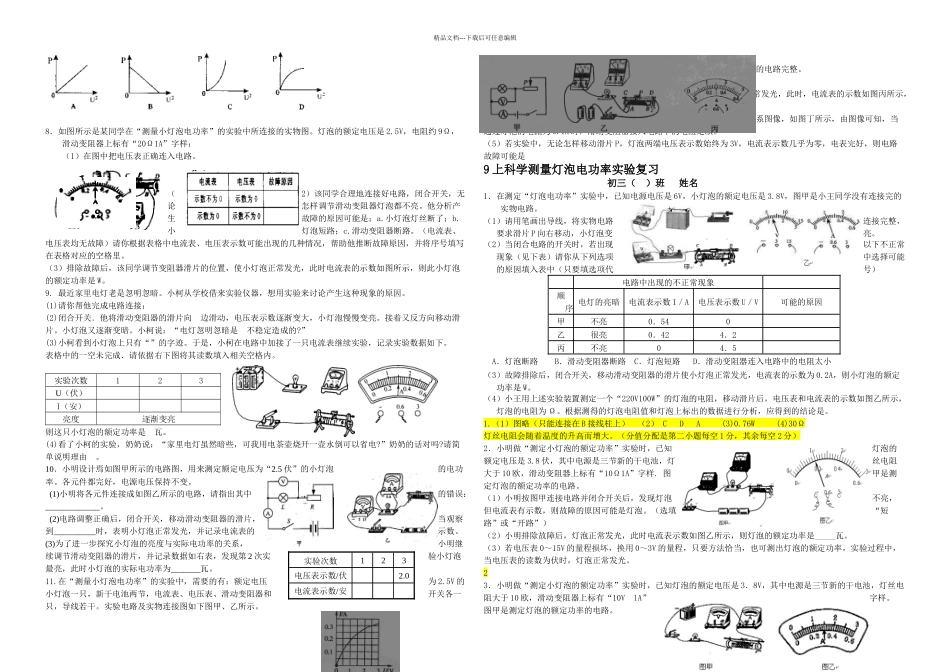

精品文档---下载后可任意编辑初三( )班 姓名1.在测定“灯泡电功率”实验中,已知电源电压是 6V,小灯泡的额定电压是 3.8V,图甲是小王同学没有连接完的实物电路。(1)请用笔画出导线,将实物电路连接完整,要求滑片 P 向右移动,小灯泡变亮。(2)当闭合电路的开关时,若出现以下不正常现象(见下表)请你从下列选项中选择可能的原因填入表中(只要填选项代号)电路中出现的不正常现象顺序 电灯的亮暗电流表示数 I/A电压表示数 U/V可能的原因甲不亮0.540乙很亮0.424.2丙不亮04.5 A.灯泡断路 B.滑动变阻器断路 C.灯泡短路 D.滑动变阻器连入电路中的电阻太小(3)故障排除后,闭合开关,移动滑动变阻器的滑片使小灯泡正常发光,电流表的示数为 0.2A,则小灯泡的额定功率是 W。(4)小王用上述实验装置测定一个“220V 100W”的灯泡的电阻,移动滑片后,电压表和电流表的示数如图乙所示,灯泡的电阻为 Ω。根据测得的灯泡电阻值和灯泡上标出的数据进行分析,应得到的结论是。2.小明做“测定小灯泡的额定功率”实验时,已知灯泡的额定电压是 3.8 伏,其中电源是三节新的干电池,灯丝电阻大于 10 欧,滑动变阻器上标有“10Ω1A”字样. 图甲是测定灯泡的额定功率的电路。(1)小明按图甲连接电路并闭合开关后,发现灯泡不亮,但电流表有示数,则故障的原因可能是灯泡。(选填“短路”或“开路”)(2)小明排除故障后,灯泡正常发光,此时电流表示数如图乙所示,则灯泡的额定功率是_____瓦。(3)若电压表 0~15V 的量程损坏,换用 0~3V 的量程,只要方法恰当,也可测出灯泡的额定功率,实验过程中,当电压表的读数为伏时,灯泡正常发光。3.小明做“测定小灯泡的额定功率”实验时,已知灯泡的额定电压是 3.8V,其中电源是三节新的干电池,灯丝电阻大于 10 欧,滑动变阻器上标有“10V lA”字样。 图甲是测定灯泡的额定功率的电路。(1)请将实物图补充完整。(2)小明正确连接好电路,并闭合开关后,发现灯泡不亮,但电压表有示数,则故障的原因可能是灯泡(选填“短路”或“开路”)。(3)排除故障后,灯泡正常发光,此时电流表示数如图乙所示,则通过小灯泡的电流是 A,小灯泡的额定功率是 W。(4)若电压表 0—15V 的量程损坏,换用 0~3V 的量程,能否测出小灯泡的额定功率?(填“能”或“不能”)。请在考试后与同学一起讨论能或不能的理由。4.在做“测定小灯泡的电功率”实验时,选用的器材有电压为 6...
