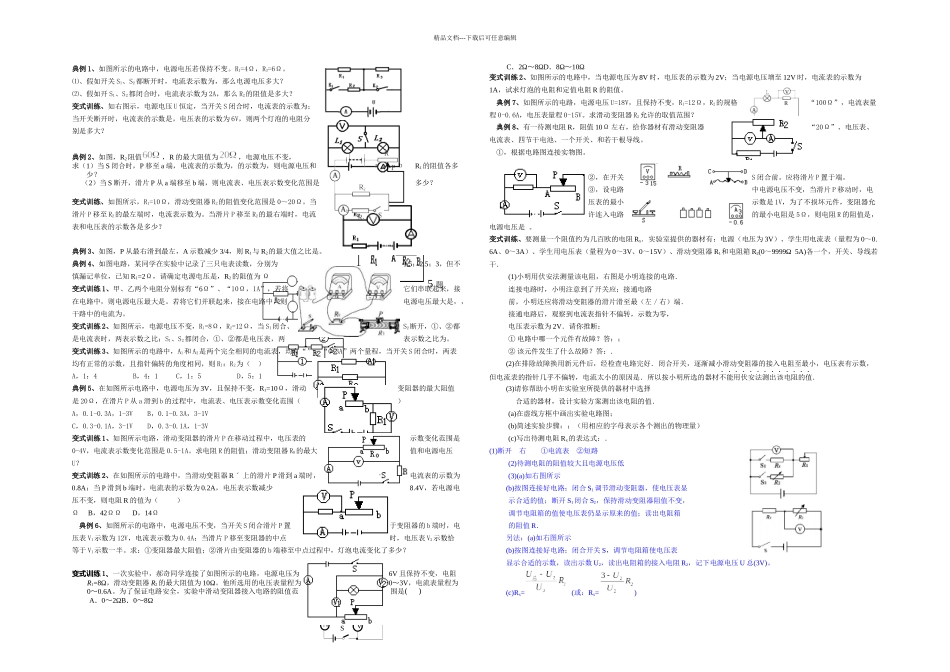

5 题6 题8 题9 题AVSR1R2精品文档---下载后可任意编辑典例 1、如图所示的电路中，电源电压若保持不变。R1=4Ω，R3=6Ω。⑴、假如开关 S1、S2都断开时，电流表示数为，那么电源电压多大？⑵、假如开 S1、S2都闭合时，电流表示数为 2A，那么 R2的阻值是多大？变式训练、如右图示，电源电压 U 恒定，当开关 S 闭合时，电流表的示数为；当开关断开时，电流表的示数是，电压表的示数为 6V，则两个灯泡的电阻分别是多大？典例 2、如图，R2阻值，R 的最大阻值为，电源电压不变，求（1）当 S 闭合时，P 移至 a 端，电流表的示数为，的示数为，则电源电压和R1的阻值各多少？（2）当 S 断开，滑片 P 从 a 端移至 b 端，则电流表、电压表示数变化范围是多少？变式训练、如图所示，R1=10Ω，滑动变阻器 R2的阻值变化范围是 0～20Ω。当滑片 P 移至 R2的最左端时，电流表示数为。当滑片 P 移至 R2的最右端时，电流表和电压表的示数各是多少？典例 3、如图，P 从最右滑到最左，A 示数减少 3/4，则 R1与 R2的最大值之比是。典例 4、如图电路，某同学在实验中记录了三只电表读数，分别为1.5；2.5；3，但不慎漏记单位，已知 R1=2Ω，请确定电源电压是，R2的阻值为 Ω变式训练 1、甲、乙两个电阻分别标有“6Ω”、“10Ω，1A”，若将它们串联起来，接在电路中，则电源电压最大是。若将它们并联起来，接在电路中，则电源电压最大是，，干路中的电流为。变式训练 2、如图所示，电源电压不变，R1=8Ω，R2=12Ω，当 S1闭合、S2断开，①、②都是电流表时，两表示数之比；S1、S2都闭合，①、②都是电压表，两表示数之比为。变式训练 3、如图所示的电路中，A1和 A2是两个完全相同的电流表，均有“”、“0-3A”两个量程，当开关 S 闭合时，两表均有正常的示数，且指针偏转的角度相同，则 R1：R2为（ ）A，1：4 B，4：1 C，1：5 D，5：1典例 5、在如图所示电路中，电源电压为 3V，且保持不变，R1=10Ω，滑动变阻器的最大阻值是 20Ω，在滑片 P 从 a 滑到 b 的过程中，电流表、电压表示数变化范围（ ）A，0.1-0.3A，1-3V B，0.1-0.3A，3-1VC，0.3-0.1A，3-1V D，0.3-0.1A，1-3V变式训练 1、如图所示电路，滑动变阻器的滑片 P 在移动过程中，电压表的示数变化范围是0-4V，电流表示数变化范围是 0.5-1A。求电阻 R 的阻值；滑动变阻器 R0的最大值和电源电压U？变式训练 2、在如图所示的电路中，当...
