二十七层综合楼的建筑给排水设计案例毕业设计

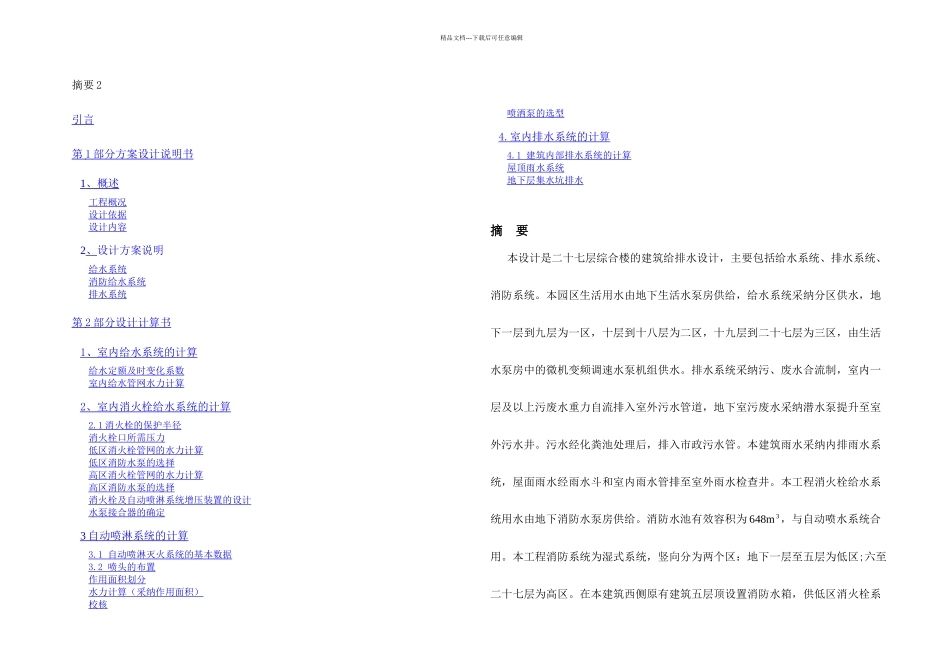

二十七层综合楼的建筑给排水设计案例毕业设计_第1页
1/25

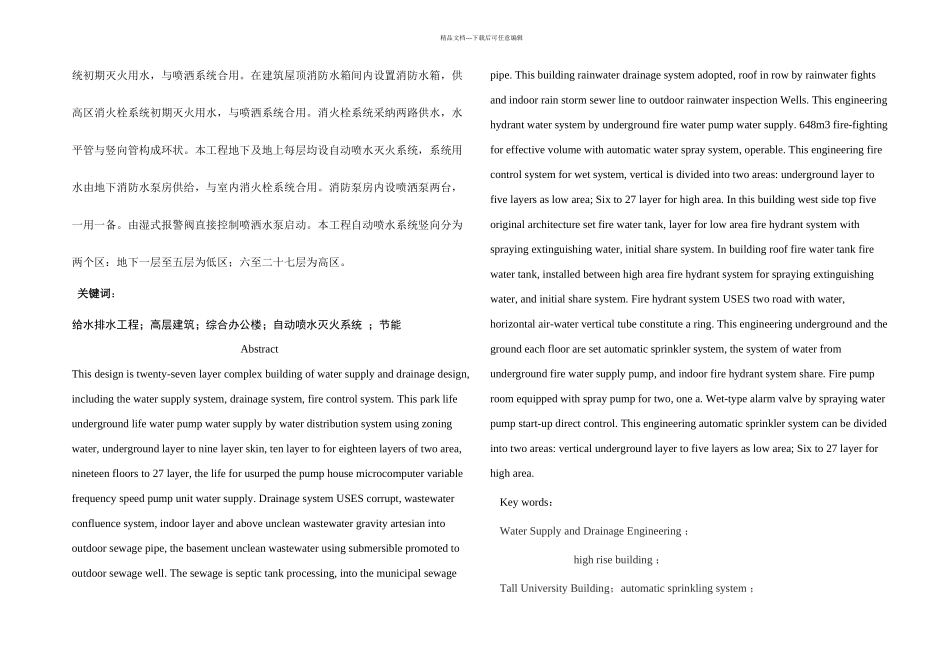

二十七层综合楼的建筑给排水设计案例毕业设计_第2页
2/25

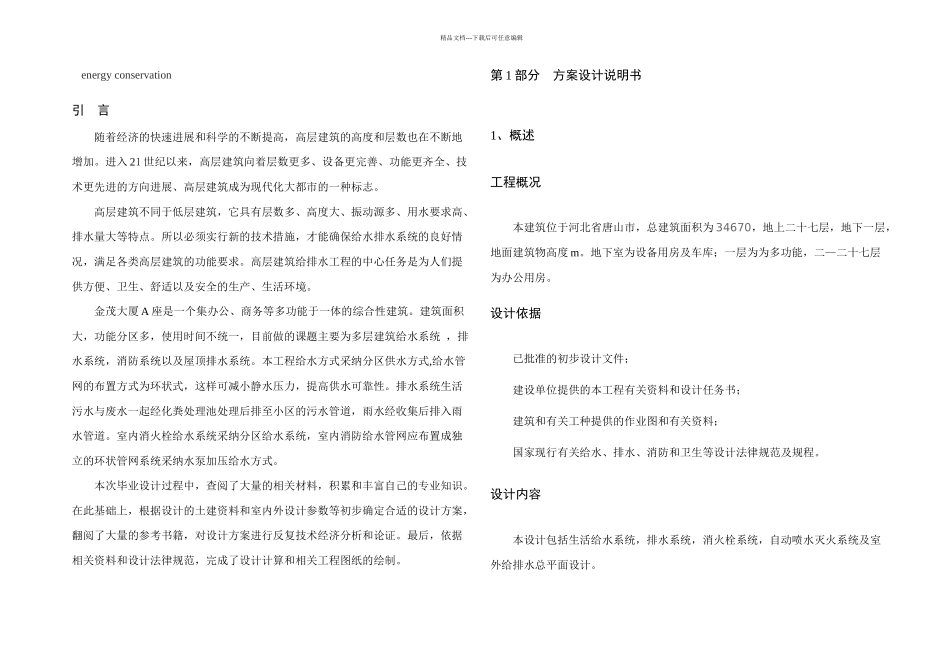

二十七层综合楼的建筑给排水设计案例毕业设计_第3页
3/25
精品文档---下载后可任意编辑摘要 2引言 第 1 部分方案设计说明书 1 、概述 工程概况 设计依据 设计内容 2、设计方案说明给水系统 消防给水系统 排水系统 第 2 部分设计计算书 1 、 室内给水系统的计算 给水定额及时变化系数 室内给水管网水力计算 2 、室内消火栓给水系统的计算 2.1 消火栓的保护半径 消火栓口所需压力 低区消火栓管网的水力计算 低区消防水泵的选择 高区消火栓管网的水力计算 高区消防水泵的选择 消火栓及自动喷淋系统增压装置的设计 水泵接合器的确定 3 自动喷淋系统的计算 3.1 自动喷淋灭火系统的基本数据 3.2 喷头的布置 作用面积划分 水力计算(采纳作用面积) 校核 喷洒泵的选型 4. 室内排水系统的计算 4.1 建筑内部排水系统的计算 屋顶雨水系统 地下层集水坑排水 摘 要本设计是二十七层综合楼的建筑给排水设计,主要包括给水系统、排水系统、消防系统。本园区生活用水由地下生活水泵房供给,给水系统采纳分区供水,地下一层到九层为一区,十层到十八层为二区,十九层到二十七层为三区,由生活水泵房中的微机变频调速水泵机组供水。排水系统采纳污、废水合流制,室内一层及以上污废水重力自流排入室外污水管道,地下室污废水采纳潜水泵提升至室外污水井。污水经化粪池处理后,排入市政污水管。本建筑雨水采纳内排雨水系统,屋面雨水经雨水斗和室内雨水管排至室外雨水检查井。本工程消火栓给水系统用水由地下消防水泵房供给。消防水池有效容积为 648m 3,与自动喷水系统合用。本工程消防系统为湿式系统,竖向分为两个区:地下一层至五层为低区;六至二十七层为高区。在本建筑西侧原有建筑五层顶设置消防水箱,供低区消火栓系精品文档---下载后可任意编辑统初期灭火用水,与喷洒系统合用。在建筑屋顶消防水箱间内设置消防水箱,供高区消火栓系统初期灭火用水,与喷洒系统合用。消火栓系统采纳两路供水,水平管与竖向管构成环状。本工程地下及地上每层均设自动喷水灭火系统,系统用水由地下消防水泵房供给,与室内消火栓系统合用。消防泵房内设喷洒泵两台,一用一备。由湿式报警阀直接控制喷洒水泵启动。本工程自动喷水系统竖向分为两个区:地下一层至五层为低区;六至二十七层为高区。关键词:给水排水工程;高层建筑;综合办公楼;自动喷水灭火系统 ;节能AbstractThis design is twenty-seven layer complex building of water supply and drainage design,...
