2024年浙大电力电子技术实验在线作业VIP专享VIP免费

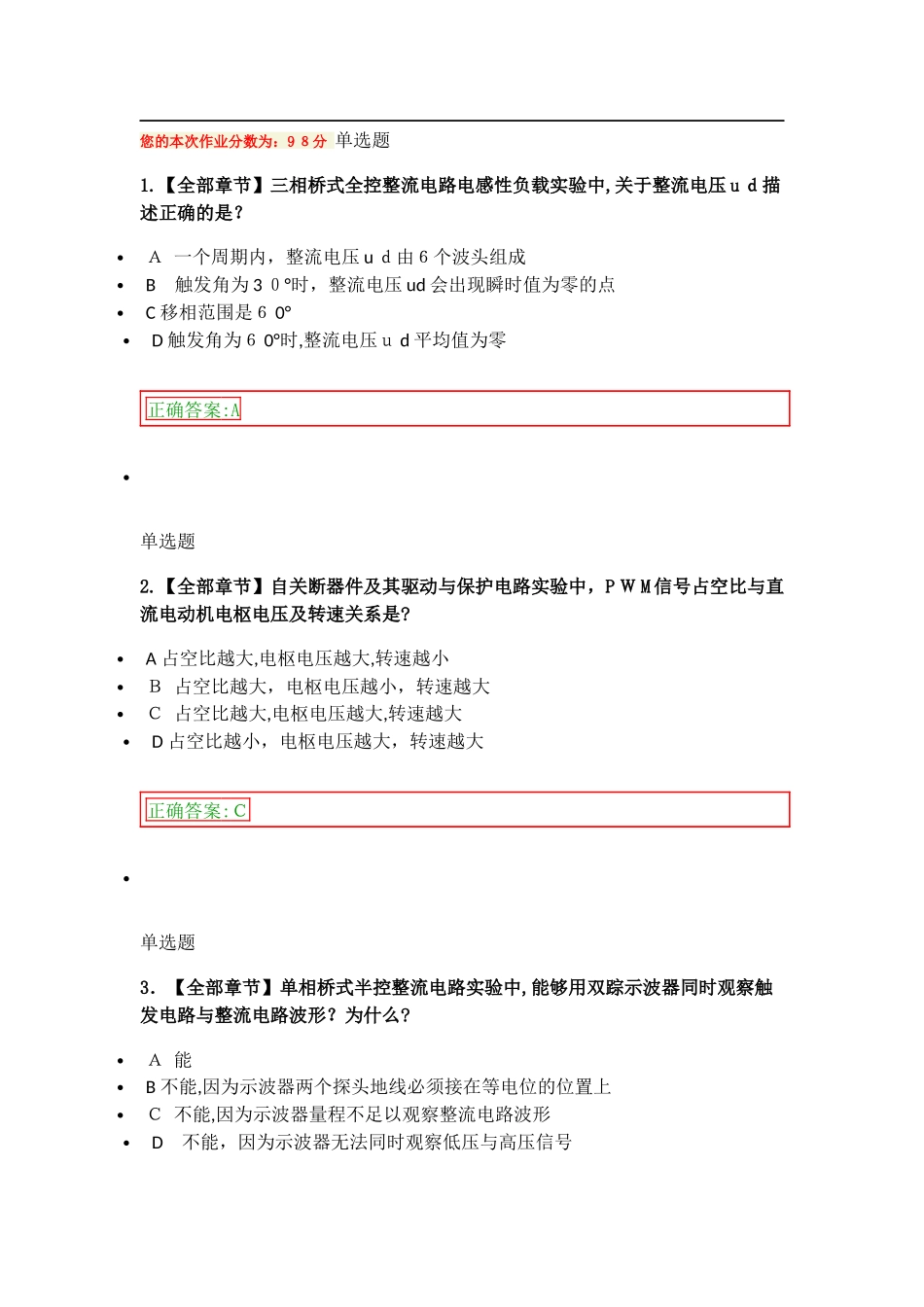

您的本次作业分数为：9８分单选题1.【全部章节】三相桥式全控整流电路电感性负载实验中,关于整流电压uｄ描述正确的是？Ａ一个周期内，整流电压uｄ由６个波头组成B触发角为3０°时，整流电压ud会出现瞬时值为零的点C移相范围是６0°D触发角为６0°时,整流电压ｕd平均值为零正确答案:A单选题2.【全部章节】自关断器件及其驱动与保护电路实验中，PＷM信号占空比与直流电动机电枢电压及转速关系是?A占空比越大,电枢电压越大,转速越小Ｂ占空比越大，电枢电压越小，转速越大Ｃ占空比越大,电枢电压越大,转速越大D占空比越小，电枢电压越大，转速越大正确答案:Ｃ单选题3．【全部章节】单相桥式半控整流电路实验中,能够用双踪示波器同时观察触发电路与整流电路波形？为什么?Ａ能B不能,因为示波器两个探头地线必须接在等电位的位置上Ｃ不能,因为示波器量程不足以观察整流电路波形D不能，因为示波器无法同时观察低压与高压信号正确答案:B单选题4.【全部章节】关于锯齿波同步移相触发器描述错误的是A多个触发器联合使用可以提供间隔６0°的双窄脉冲Ｂ可以提供强触发脉冲Ｃ有同步检测环节,用于保证触发电路与主电路的同步D移相范围为30°到１５０°正确答案：D单选题５.【全部章节】关于“单管整流”现象的描述，错误的是Ａ输出电流为单向脉冲波,含有很大的直流分量B“单管整流”会危害电机、大电感性质的负载C此时电路中只有一个晶闸管导通D只在负载功率因数角小于触发角时出现正确答案：Ｄ单选题６.【全部章节】关于单相桥式半控整流电路直流侧电压ｕｄ波形描述正确的是？Aud会出现负值Bｕｄ是否出现负值由触发角大小决定C电感性负载，触发脉冲丢失,则ud变为零Ｄ电感性负载，触发脉冲丢失,则ud半周期为正弦,半周期为零。正确答案:D单选题７.【全部章节】关于逆变产生的条件，错误的是A有一个能使电能倒流的直流电势B电势极性应与晶闸管元件单向导电方向一致C电势的大小稍小于变流电路的直流平均电压D变流电路直流侧应能产生负值的直流平均电压正确答案:C单选题8.【全部章节】自关断器件及其驱动与保护电路实验中,直流电动机反并联二极管的作用是：Ａ过压保护B过流保护C为电动机续流Ｄ自关断器件保护电路的一部分正确答案:C单选题９.【全部章节】关于三相桥式全控整流电路的描述，错误的是?Ａ可以采用宽度大于60°而小于１２0°的宽脉冲触发B可以采用间隔６0°的双窄脉冲触发C自然换流点是相电压过零点D自然换流点是相电压交点正确答案:C单选题10.【全部章节】三相桥式全控整流电路实验中,负载电压出现过零点时触发角为多少度?A30°B６0°Ｃ90°D１20°正确答案:B单选题１1.【全部章节】交流调压电路的控制方式不包括A通断控制Ｂ相位控制C斩波控制Ｄ反馈控制正确答案:D单选题12.【全部章节】单相交流调压电路,在正常范围内,输出电压与触发角的关系为：A触发角越大,输出电压越高B触发角越小,输出电压越高C随着触发角增大,输出电压先增大后减小D随着触发角增大,输出电压先减小后增大正确答案:B单选题13.【全部章节】三相桥式全控整流及有源逆变电路实验中所用到的实验设备不包括：Ａ三相芯式变压器B滑线变阻器Ｃ示波器D异步电机正确答案:D单选题14.【全部章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A利用电容两端电压不能突变的原理延缓关断时集射电压上升速度Ｂ电阻作用是限制器件导通时电容的放电电流C二极管的作用是在关断过程中将电阻旁路,以充分利用电容的稳压作用D电阻的作用是分压，以降低管压降正确答案:Ｄ单选题1５.【全部章节】单相桥式半控整流电路实验中，触发电路Ｇ１、Ｋ1应当接到晶闸管什么位置？AG1接晶闸管门极，K１接晶闸管阴极BG1接晶闸管阴极,K1接晶闸管门极CG１接晶闸管门极,Ｋ１接晶闸管阳极DG１接晶闸管阳极，K１接晶闸管门极正确答案:A单选题１６.【全部章节】单相交流调压电路实验中，如何改变电阻电感性负载的阻抗角?A改变单相交流调压电路的触发角Ｂ改变输入电压源的频率Ｃ改变...
