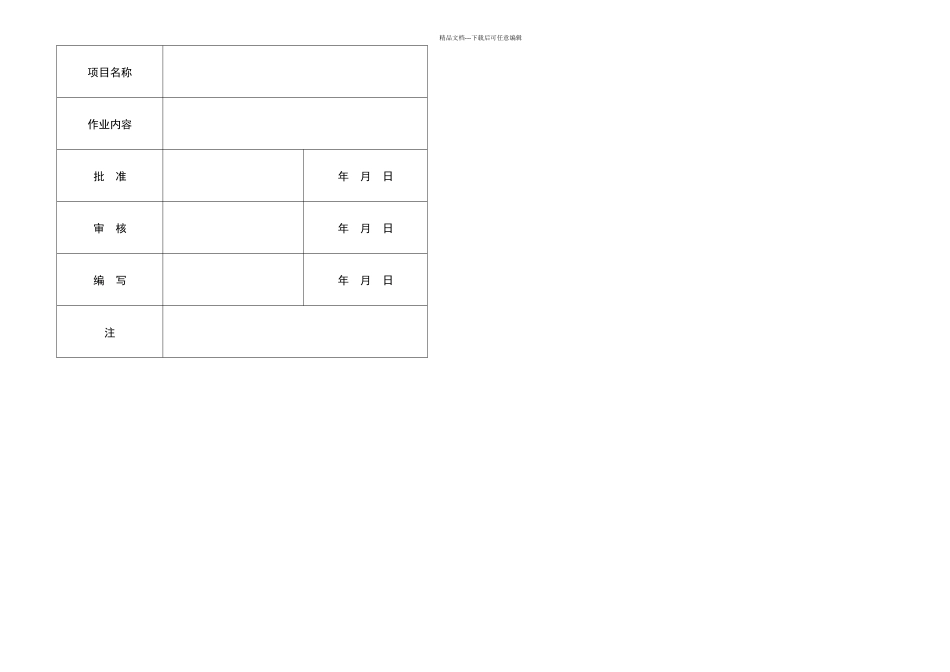

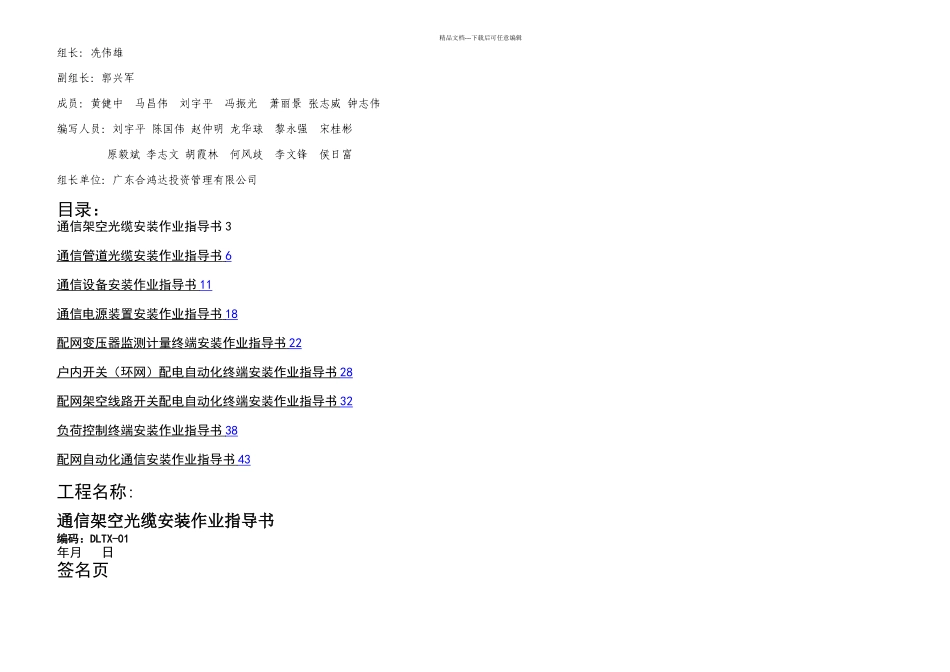

精品文档---下载后可任意编辑组长：冼伟雄副组长：郭兴军成员：黄健中 马昌伟 刘宇平 冯振光 萧丽景 张志威 钟志伟 编写人员：刘宇平 陈国伟 赵仲明 龙华球 黎永强 宋桂彬 原毅斌 李志文 胡霞林 何风歧 李文锋 侯日富组长单位：广东合鸿达投资管理有限公司目录：通信架空光缆安装作业指导书 3通信管道光缆安装作业指导书 6 通信设备安装作业指导书 11 通信电源装置安装作业指导书 18 配网变压器监测计量终端安装作业指导书 22 户内开关（环网）配电自动化终端安装作业指导书 28 配网架空线路开关配电自动化终端安装作业指导书 32 负荷控制终端安装作业指导书 38 配网自动化通信安装作业指导书 43 工程名称:通信架空光缆安装作业指导书编码：DLTX-01年月 日签名页精品文档---下载后可任意编辑项目名称作业内容批 准年 月 日审 核年 月 日编 写年 月 日注YY主要作业内容YYYN施工条件光缆接续盒、终端盒安装施工准备光缆架设质量检验结束Y精品文档---下载后可任意编辑第一章 通信安装工程第一节 通信架空光缆1．适用范围1.电压等级 10kV 配网工程2.电气类别 配网工程通信光缆施工2. 依据及引用文件序号标准、文件相关章节条款1Q/CSG 10017.2-2024《110kV～500kV 送变电工程质量检验及评定标准》第 2 部分2Q/DSG11105-2024《南方电网工程施工工艺控制法律规范》第十六章 第一节 通信架空光缆3DL/T 5344-2024 《电力光纤通信工程验收法律规范》第五章 光缆线路验收4中国南方电网基建工程质量 WHS 控制作业标准3．作业流程图：4．作业内容4．1 本工序作业前施工条件序号项目内容执行人1任务单根据本单位实际设置内容(包含本项工作)。本工序施工负责人经审批2图纸设备更动、设计图纸。本工序施工负责人经审批3预算材料表含主、副材。本工序施工负责人经审批4施工方案施工措施、安全技术交底(项目部级)。本工序施工负责人经审批5相关证照根据需要办理涉及进入工作场所的手续、证件。本工序施工负责人有效6确 认 上 一 工序检查合格光缆架设基础条件已经具备。本工序施工负责人合格4．2 施工准备序号项目内容1人员配置技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作。2施 工 内 容 相对 应 的 设 备材料光缆、金具、光缆接头盒、光缆终端盒、安装辅材等。。(1) 核对设备、附件、材料的到位及数量；核对设备的技术参数,各项参数符合设计...
