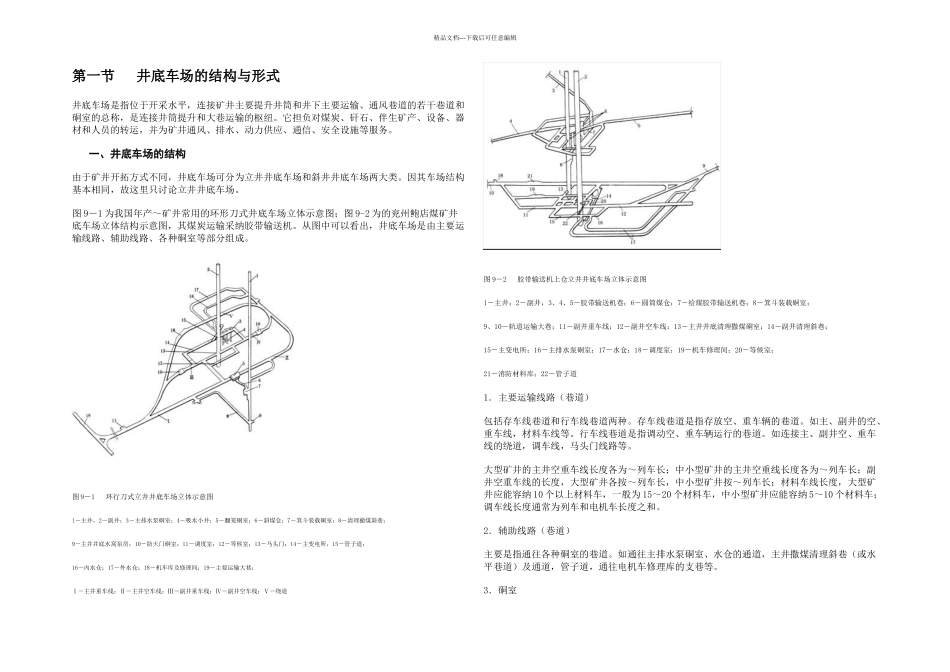

精品文档---下载后可任意编辑第一节 井底车场的结构与形式井底车场是指位于开采水平，连接矿井主要提升井筒和井下主要运输、通风巷道的若干巷道和硐室的总称，是连接井筒提升和大巷运输的枢纽。它担负对煤炭、矸石、伴生矿产、设备、器材和人员的转运，并为矿井通风、排水、动力供应、通信、安全设施等服务。一、井底车场的结构由于矿井开拓方式不同，井底车场可分为立井井底车场和斜井井底车场两大类。因其车场结构基本相同，故这里只讨论立井井底车场。图 9－1 为我国年产～矿井常用的环形刀式井底车场立体示意图；图 9-2 为的兖州鲍店煤矿井底车场立体结构示意图，其煤炭运输采纳胶带输送机。从图中可以看出，井底车场是由主要运输线路、辅助线路、各种硐室等部分组成。图 9－1 环行刀式立井井底车场立体示意图l－主井，2－副井；3－主排水泵硐室；4－吸水小井；5－翻笼硐室；6－斜煤仓；7－箕斗装载硐室；8－清理撤煤斜巷；9－主井井底水窝泵房；10－防火门硐室；11－调度室；12－等候室；13－马头门；14－主变电所，15－管子道；16－内水仓；17－外水仓；18－机车库及修理间；19－主要运输大巷；Ⅰ－主井重车线；Ⅱ－主井空车线；Ⅲ－副井重车线；Ⅳ－副井空车线；Ⅴ－绕道图 9－2 胶带输送机上仓立井井底车场立体示意图1－主井；2－副井，3、4、5－胶带输送机巷；6－圆筒煤仓；7－给煤胶带输送机巷；8－箕斗装载硐室；9、10－轨道运输大巷；11－副井重车线；12－副井空车线；13－主井井底清理撒煤硐室；14－副井清理斜巷；15－主变电所；16－主排水泵硐室；17－水仓；18－调度室；19－机车修理间；20－等候室；21－消防材料库；22－管子道1．主要运输线路（巷道）包括存车线巷道和行车线巷道两种。存车线巷道是指存放空、重车辆的巷道。如主、副井的空、重车线，材料车线等。行车线巷道是指调动空、重车辆运行的巷道。如连接主、副井空、重车线的绕道，调车线，马头门线路等。大型矿井的主井空重车线长度各为～列车长；中小型矿井的主井空重线长度各为～列车长；副井空重车线的长度，大型矿井各按～列车长，中小型矿井按～列车长；材料车线长度，大型矿井应能容纳 10 个以上材料车，一般为 15～20 个材料车，中小型矿井应能容纳 5～10 个材料车；调车线长度通常为列车和电机车长度之和。2．辅助线路（巷道）主要是指通往各种硐室的巷道。如通往主排水泵硐室、水仓的通道，主井撒煤清理斜巷（或水平巷道）及通道，管子道，通往...
