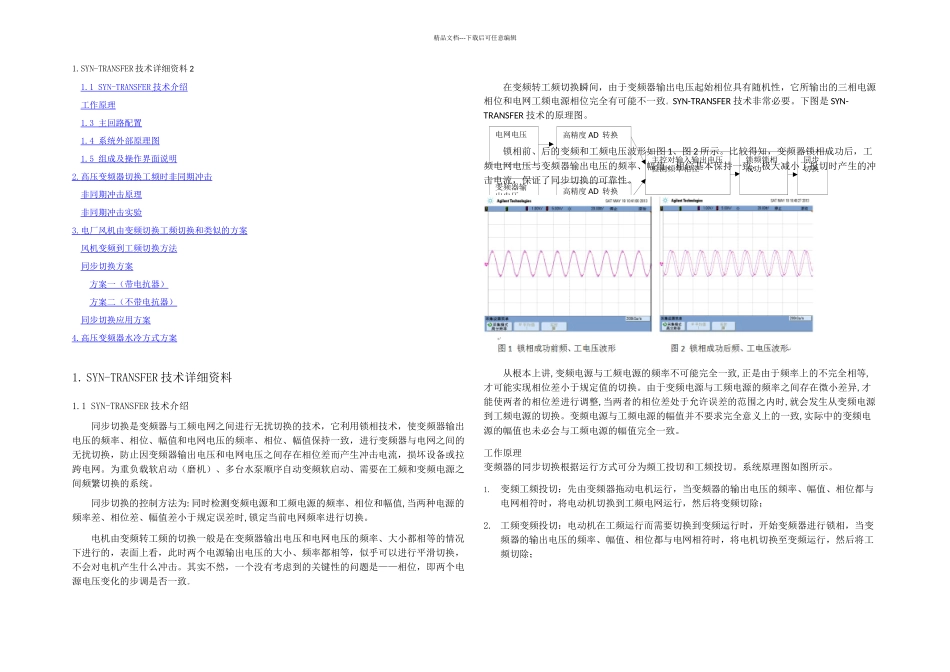

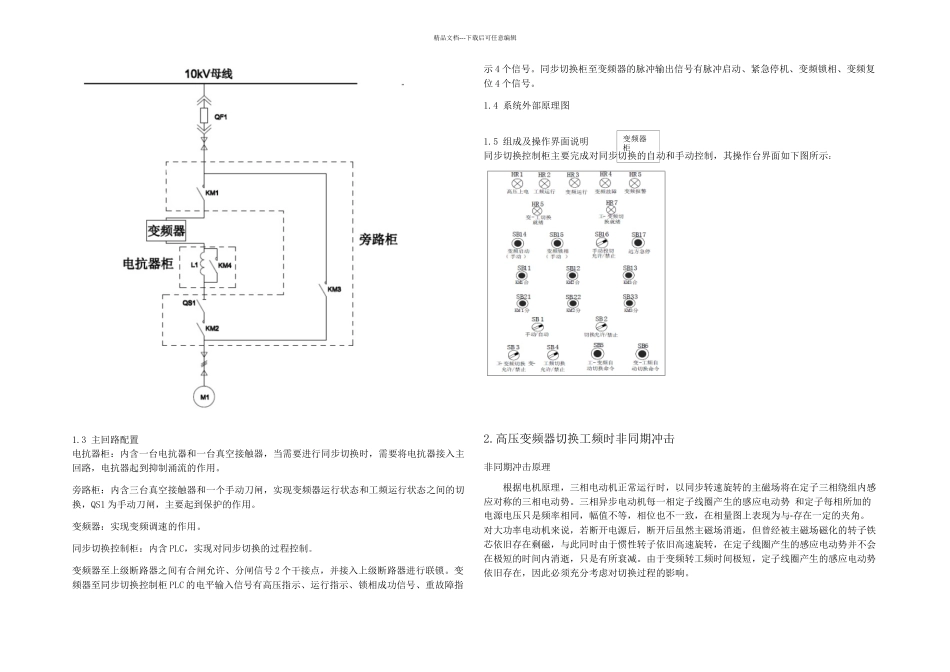

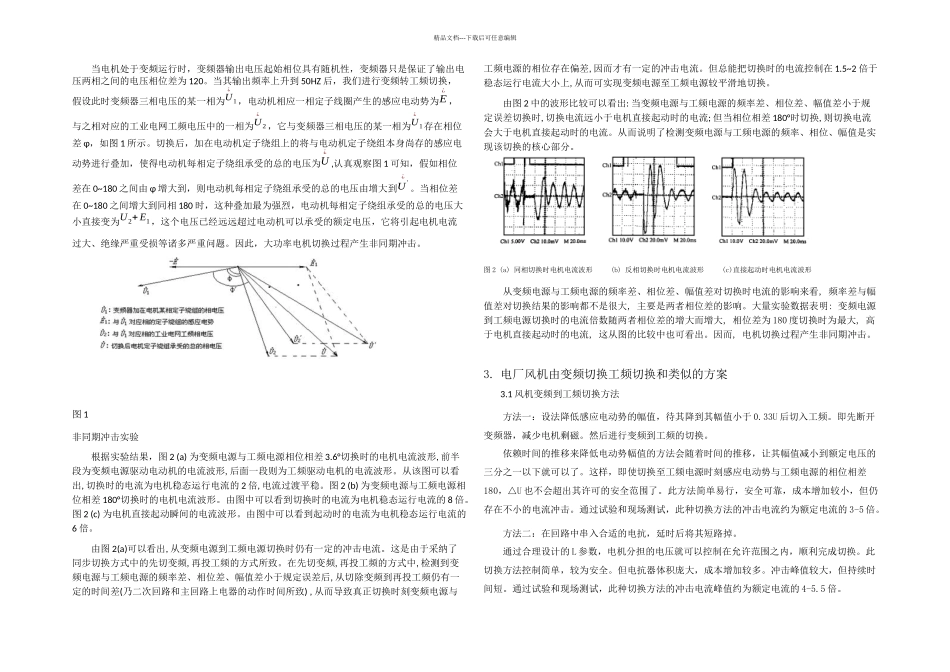

高精度 AD 转换电网电压主控对输入输出电压检测频率相位变频器输出电压高精度 AD 转换锁频锁相成功同步切换精品文档---下载后可任意编辑1.SYN-TRANSFER 技术详细资料 21.1 SYN-TRANSFER 技术介绍 工作原理 1.3 主回路配置 1.4 系统外部原理图 1.5 组成及操作界面说明 2. 高压变频器切换工频时非同期冲击 非同期冲击原理 非同期冲击实验 3. 电厂风机由变频切换工频切换和类似的方案 风机变频到工频切换方法 同步切换方案 方案一（带电抗器） 方案二（不带电抗器） 同步切换应用方案 4. 高压变频器水冷方式方案 1. SYN-TRANSFER 技术详细资料1.1 SYN-TRANSFER 技术介绍同步切换是变频器与工频电网之间进行无扰切换的技术，它利用锁相技术，使变频器输出电压的频率、相位、幅值和电网电压的频率、相位、幅值保持一致，进行变频器与电网之间的无扰切换，防止因变频器输出电压和电网电压之间存在相位差而产生冲击电流，损坏设备或拉跨电网。为重负载软启动（磨机）、多台水泵顺序自动变频软启动、需要在工频和变频电源之间频繁切换的系统。同步切换的控制方法为: 同时检测变频电源和工频电源的频率、相位和幅值, 当两种电源的频率差、相位差、幅值差小于规定误差时, 锁定当前电网频率进行切换。电机由变频转工频的切换一般是在变频器输出电压和电网电压的频率、大小都相等的情况下进行的，表面上看，此时两个电源输出电压的大小、频率都相等，似乎可以进行平滑切换，不会对电机产生什么冲击。其实不然，一个没有考虑到的关键性的问题是——相位，即两个电源电压变化的步调是否一致。在变频转工频切换瞬间，由于变频器输出电压起始相位具有随机性，它所输出的三相电源相位和电网工频电源相位完全有可能不一致。SYN-TRANSFER 技术非常必要。下图是 SYN-TRANSFER 技术的原理图。锁相前、后的变频和工频电压波形如图 1、图 2 所示。比较得知，变频器锁相成功后，工频电网电压与变频器输出电压的频率、幅值、相位基本保持一致，极大减小了投切时产生的冲击电流，保证了同步切换的可靠性。从根本上讲, 变频电源与工频电源的频率不可能完全一致, 正是由于频率上的不完全相等, 才可能实现相位差小于规定值的切换。由于变频电源与工频电源的频率之间存在微小差异, 才能使两者的相位差进行调整, 当两者的相位差处于允许误差的范围之内时, 就会发生从变频电源到工频电源的切换。变频电源与工频电源的幅值并不要求...
