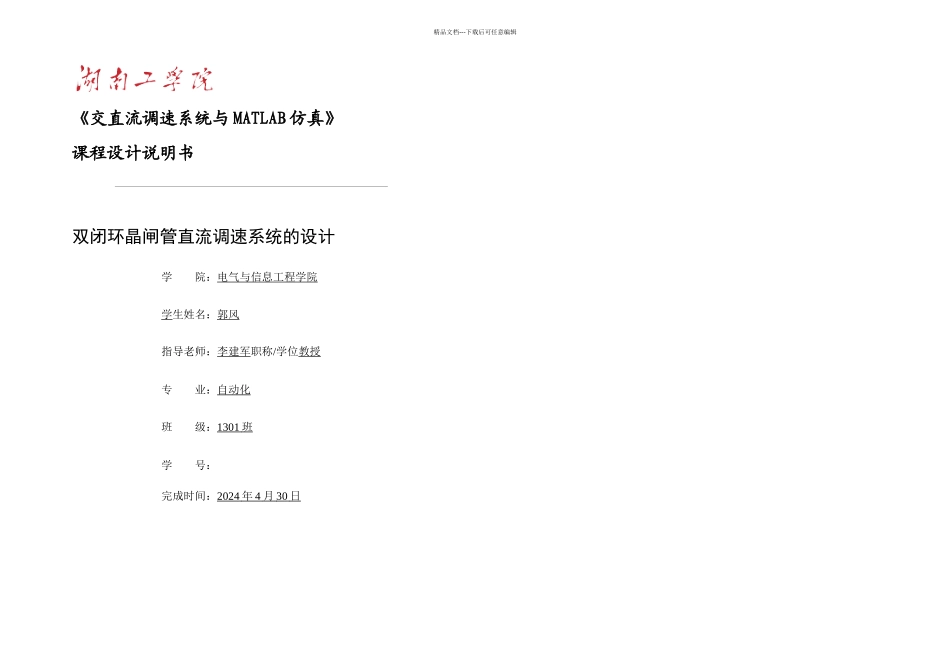

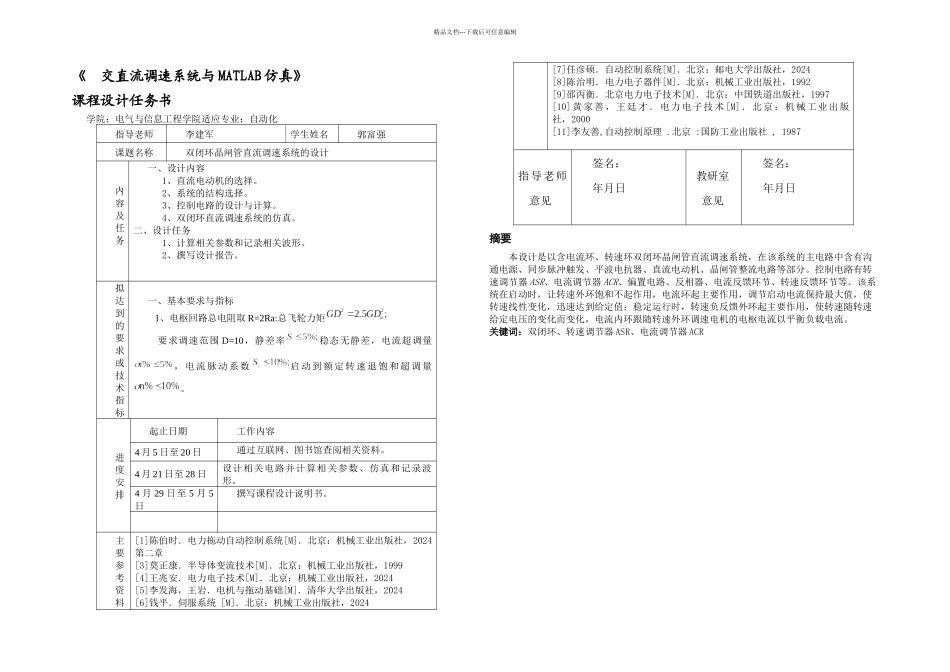

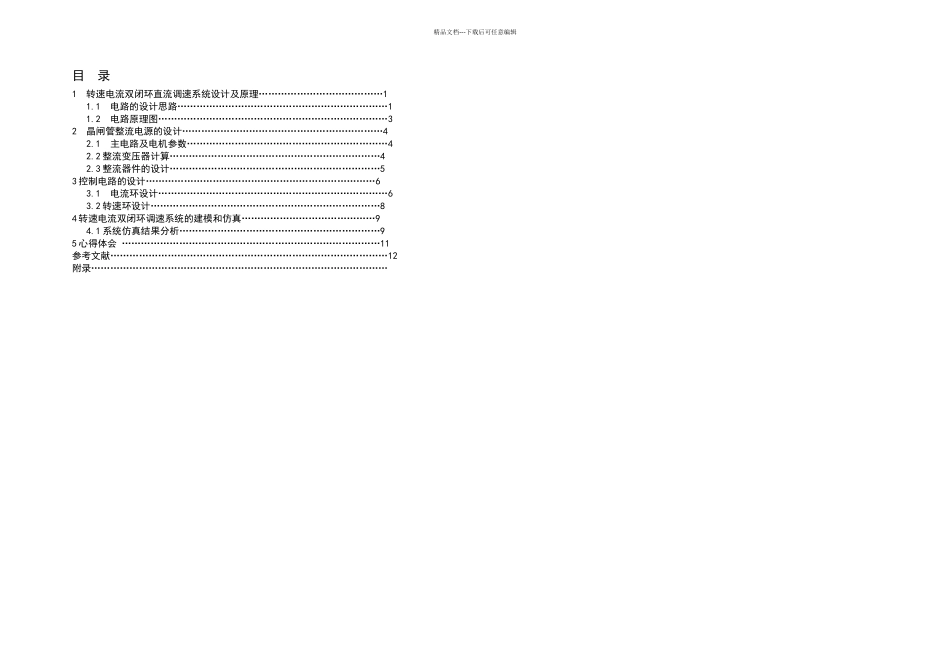

精品文档---下载后可任意编辑《交直流调速系统与 MATLAB 仿真》课程设计说明书双闭环晶闸管直流调速系统的设计学 院：电气与信息工程学院学生姓名：郭 风 指导老师：李建军职称/学位教授专 业：自动化班 级：1301 班 学 号：完成时间：2024 年 4 月 30 日 精品文档---下载后可任意编辑《交直流调速系统与 MATLAB 仿真》课程设计任务书学院：电气与信息工程学院适应专业：自动化指导老师李建军学生姓名郭富强课题名称双闭环晶闸管直流调速系统的设计内容及任务一、设计内容 1、直流电动机的选择。 2、系统的结构选择。 3、控制电路的设计与计算。 4、双闭环直流调速系统的仿真。二、设计任务 1、计算相关参数和记录相关波形。 2、撰写设计报告。拟达到的要求或技术指标一、基本要求与指标 1、电枢回路总电阻取 R=2Ra:总飞轮力矩 要求调速范围 D=10，静差率稳态无静差，电流超调量，电流脉动系数启动到额定转速退饱和超调量。进度安排起止日期工作内容4 月 5 日至 20 日通过互联网、图书馆查阅相关资料。4 月 21 日至 28 日设计相关电路并计算相关参数、仿真和记录波形。4 月 29 日至 5 月 5日撰写课程设计说明书。主要参考资料[1]陈伯时．电力拖动自动控制系统[M]．北京：机械工业出版社，2024第二章[3]莫正康．半导体变流技术[M]．北京：机械工业出版社，1999[4]王兆安．电力电子技术[M]．北京：机械工业出版社，2024 [5]李发海，王岩．电机与拖动基础[M]．清华大学出版社，2024[6]钱平．伺服系统 [M]．北京：机械工业出版社，2024[7]任彦硕．自动控制系统[M]．北京：邮电大学出版社，2024[8]陈治明．电力电子器件[M]．北京：机械工业出版社，1992[9]邵丙衡．北京电力电子技术[M]．北京：中国铁道出版社，1997[10]黄家善，王廷才．电力电子技术 [M]．北京：机械工业出版社，2000 [11]李友善,自动控制原理 .北京 :国防工业出版社 , 1987指导老师意见签名：年月日教研室意见签名：年月日摘要本设计是以含电流环、转速环双闭环晶闸管直流调速系统，在该系统的主电路中含有沟通电源、同步脉冲触发、平波电抗器、直流电动机、晶闸管整流电路等部分。控制电路有转速调节器 ASR、电流调节器 ACR、偏置电路、反相器、电流反馈环节、转速反馈环节等。该系统在启动时，让转速外环饱和不起作用，电流环起主要作用，调节启动电流保持最大值，使转速线性变化，迅速达到给定值；稳定运行时，转速负反馈外...
