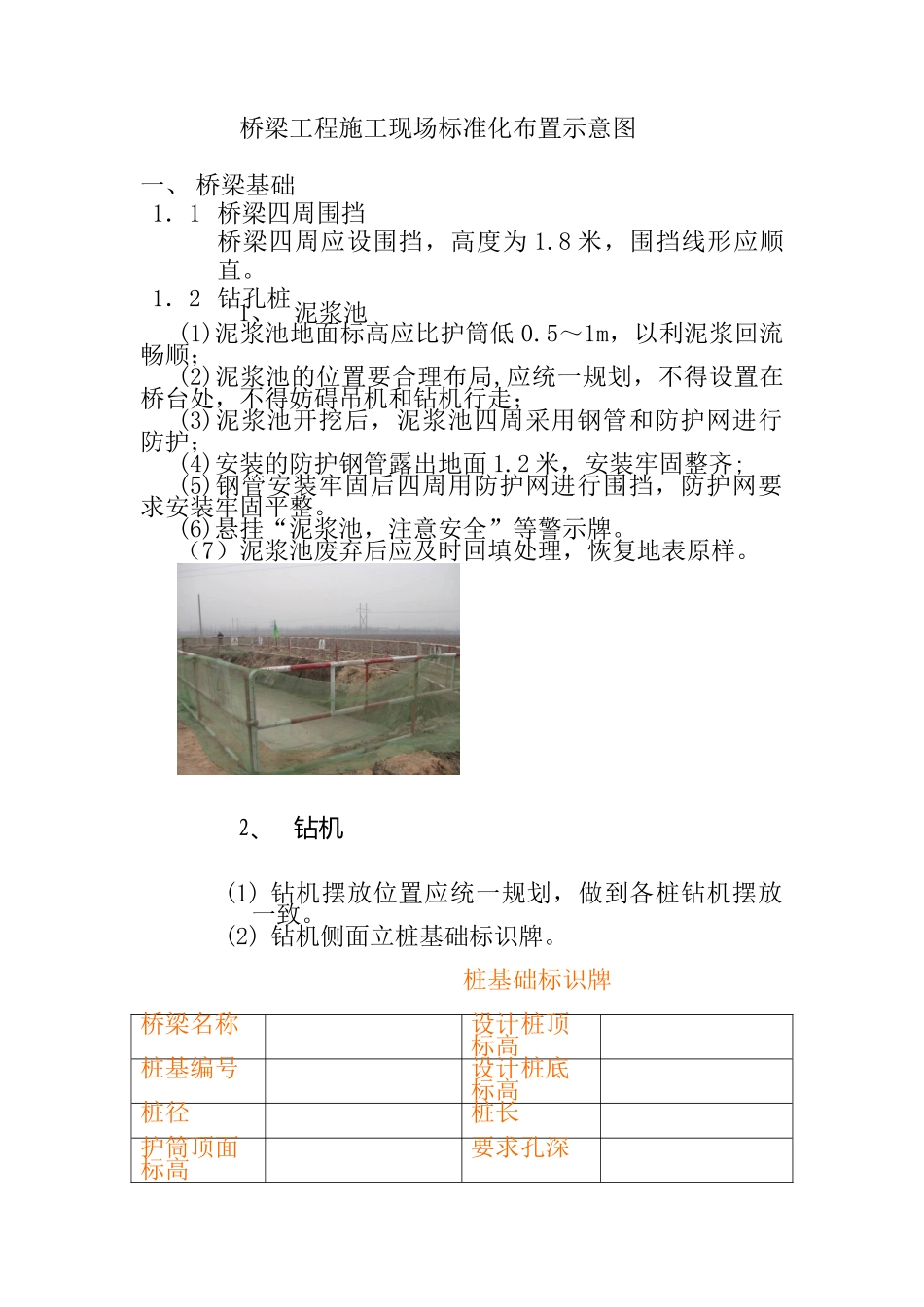

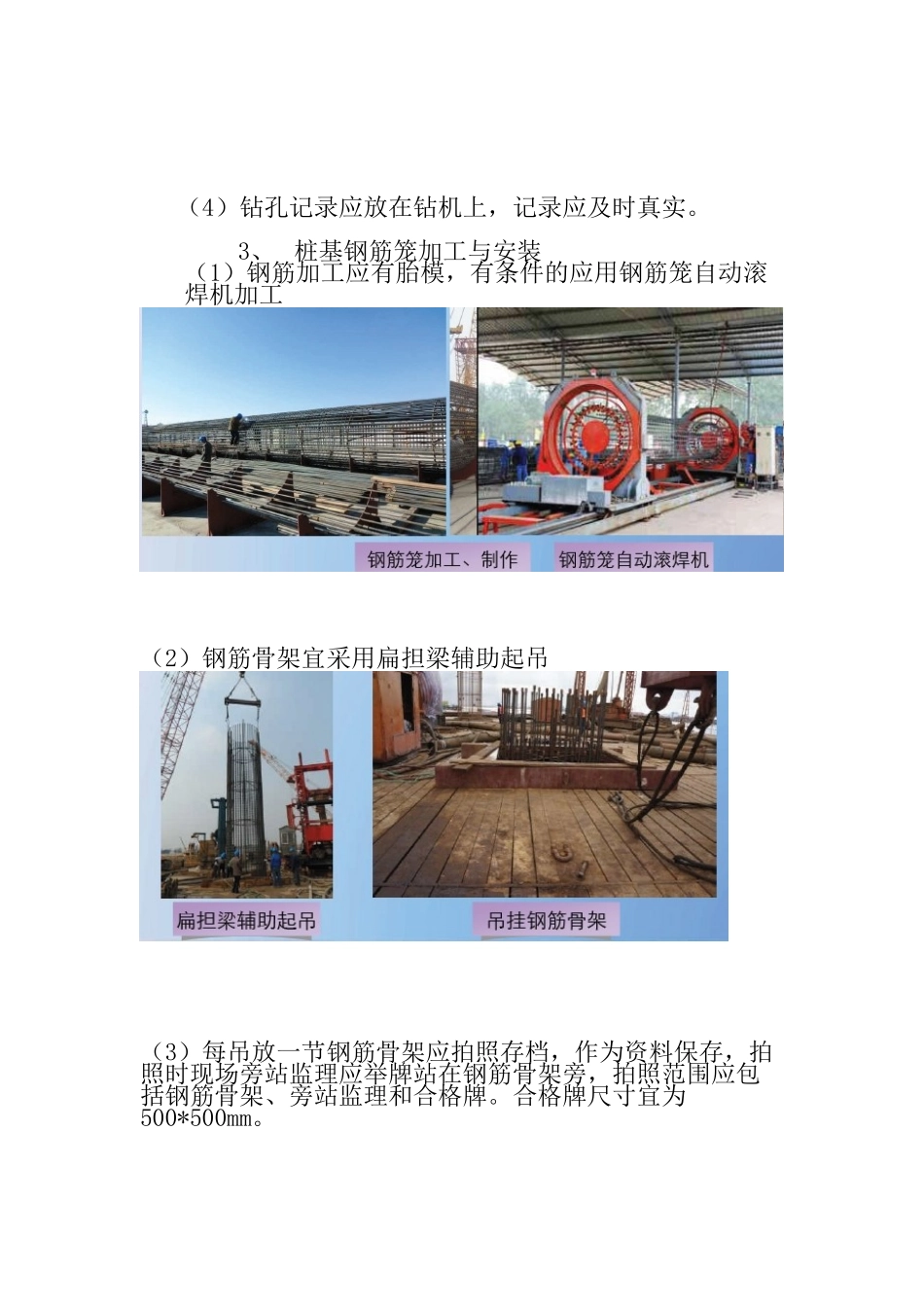

桥梁工程施工现场标准化布置示意图一、桥梁基础1．1桥梁四周围挡桥梁四周应设围挡，高度为1.8米，围挡线形应顺直。1．2钻孔桩1、泥浆池(1)泥浆池地面标高应比护筒低0.5～1m，以利泥浆回流畅顺；(2)泥浆池的位置要合理布局,应统一规划，不得设置在桥台处，不得妨碍吊机和钻机行走；(3)泥浆池开挖后，泥浆池四周采用钢管和防护网进行防护；(4)安装的防护钢管露出地面1.2米，安装牢固整齐;(5)钢管安装牢固后四周用防护网进行围挡，防护网要求安装牢固平整。(6)悬挂“泥浆池，注意安全”等警示牌。（7）泥浆池废弃后应及时回填处理，恢复地表原样。2、钻机(1)钻机摆放位置应统一规划，做到各桩钻机摆放一致。(2)钻机侧面立桩基础标识牌。桩基础标识牌桥梁名称设计桩顶标高桩基编号设计桩底标高桩径桩长护筒顶面标高要求孔深桩基形式质检负责人（3）钻机旁摆渣样盒，渣样盒为长条形，每格规格为12cm*15cm，每个渣样一部分装入盒内，一部分装入自封袋内，自封袋内应有信息条，反映渣样信息。渣样盒信息条格式桥梁名称桩基编号样品编号取样深度取样孔底标高岩性取样人取样时间每钻进2m（接近设计终孔标高时，应每0.5m）或地层变化处，应在出碴口捞取钻碴样品，洗净后收进专用袋内保存，标明土类和标高，以供确定终孔标高。。（4）钻孔记录应放在钻机上，记录应及时真实。3、桩基钢筋笼加工与安装（1）钢筋加工应有胎模，有条件的应用钢筋笼自动滚焊机加工（2）钢筋骨架宜采用扁担梁辅助起吊（3）每吊放一节钢筋骨架应拍照存档，作为资料保存，拍照时现场旁站监理应举牌站在钢筋骨架旁，拍照范围应包括钢筋骨架、旁站监理和合格牌。合格牌尺寸宜为500*500mm。（4）在桩基主筋上绑扎箍筋时，可采用粉笔划出箍筋间距线（或使用制作好的卡具）。钢筋骨架尺寸自检应制作卡具检查。（5）钢筋原材与半成品分类存放并应垫高30cm，挂牌标识。1．3挖孔桩1、桩孔内应有足够照明、通风、排气设施，同时备有逃生安全爬梯。2、孔口四周挖排水沟，及时排除地表水，搭好孔口雨棚，同时孔口应用C25混凝土浇筑一个宽度不小于60cm的环形护圈，护圈高度应高于地表30cm以上。孔口三向应采用钢管和防护网进行防护。现场未安排施工时，孔口应用钢筋网覆盖。3、人员上下采用安全笼。4、挖孔机械摆放位置应统一规划，做到各桩的卷扬机组或电动葫芦摆放方向一致。5、挖孔临近至设计终孔标高以上50cm处应采用风镐开挖，严禁爆破。6、孔内工人必须戴安全帽，工人头顶上方约1m高度处应放置半圆形钢筋网罩，工人挖孔时应站在有罩盖的一边。7、砼护壁厚度10～15cm。二、基坑开挖与桩头凿除1、基坑四周应做好排水设施，距离开挖线边缘1m以外搭设高度不小于1.2m的双横杆钢管防护栏，栏杆柱打入地面深度不小于50cm，防护栏埋设距基础边缘不小于50cm，立柱间距不大于3m，栏杆上挂设明显的防坠落、防触电等安全警戒标记。2、对于基坑深度超过2m以上时，坑内应设置供人员上下的爬梯。3、基坑开挖出的废碴及时清理运走，运至指定的弃土场。4、基础底作业面要用厚度不小于10cm的水泥混凝土硬化，硬化面边缘较承台、系梁设计断面至少宽50cm。如基坑内有渗水，基坑四周应开挖排水沟和集水井集中抽水排出。开挖完成后，对于墩台采用扩大基础应按设计地基承载力要求对基底进行承载力测试。5、破除桩头时，应保护好钢筋，在与立柱钢筋连接前，应将桩头钢筋调直。7、机械开挖基础时，预留至少20cm由人工开挖至设计标高底以下至少10cm（硬质基岩地基开挖至设计标高）。8、建议采用环切法凿除钻孔灌注桩桩头在整个工程中，钻孔桩基础是制约和影响整个工程进度及质量的关键；常规的凿除桩头是人工结合空压机和风镐直接进行桩头破碎作业，作业范围局限，作业效率低，采用环切法施工凿除钻孔桩桩头成功的解决凿除桩头时易破损桩头，桩头表面不平整影响桩身波形检测等技术问题。它具有施工速度快，工程质量高，施工安全，劳动强度低，材料消耗小等优点，实践证明它比常规施工有很大的优点，钻孔桩桩身表面混凝土破损小，较为平整，质量容易得到保证。测量人员将每根钻孔桩的桩顶标高（即深入承台10cm位置）测出并沿桩顶标高处画第一道粗红线（...
