人教本物理电流和电路单元试题

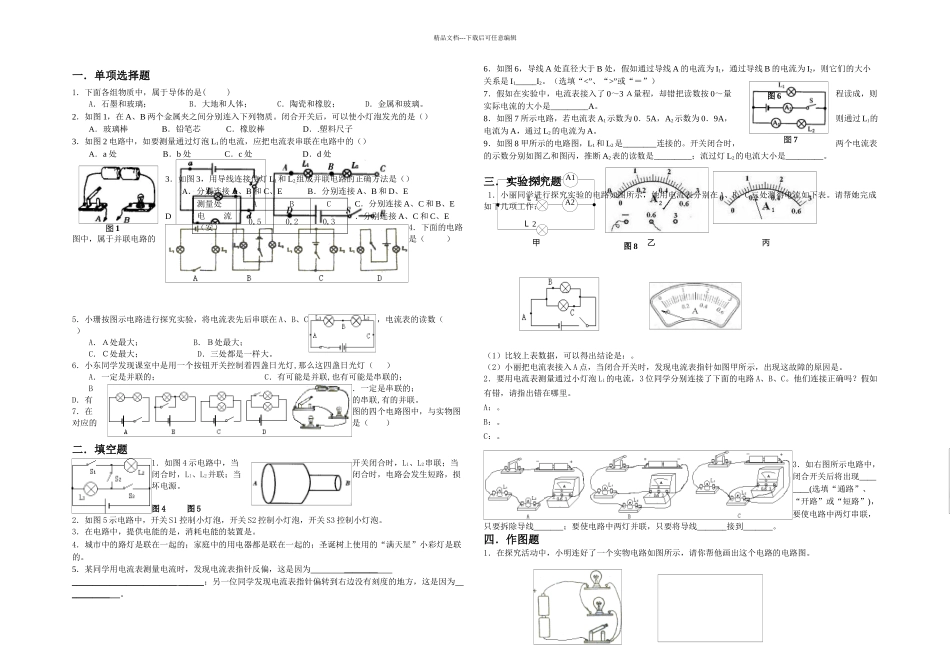

人教本物理电流和电路单元试题_第1页
1/2
人教本物理电流和电路单元试题_第2页
2/2
图 3图 1图 2图 7甲A1A2L 2L 1乙丙精品文档---下载后可任意编辑一.单项选择题1.下面各组物质中,属于导体的是( )A.石墨和玻璃; B.大地和人体; C.陶瓷和橡胶; D.金属和玻璃。2.如图 1,在 A、B 两个金属夹之间分别连入下列物质。闭合开关后,可以使小灯泡发光的是()A.玻璃棒 B.铅笔芯 C.橡胶棒 D..塑料尺子3.如图 2 电路中,如要测量通过灯泡 L1的电流,应把电流表串联在电路中的()A.a 处 B.b 处 C.c 处 D.d 处3.如图 3,用导线连接使灯 L1和 L2组成并联电路的正确方法是()A.分别连接 A、B 和 C、E B.分别连接 A、B 和 D、EC.分别连接 A、C 和 B、E D.分别连接 A、C 和 C、E4.下面的电路图中,属于并联电路的是( ) 5.小珊按图示电路进行探究实验,将电流表先后串联在 A、B、C 处,当开关闭合后,电流表的读数( )A.A处最大; B.B处最大; C.C处最大; D.三处都是一样大。6.小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯( )A.一定是并联的; C.有可能是并联,也有可能是串联的;B.一定是串联的; D.有的串联,有的并联。7.在图的四个电路图中,与实物图对应的是( ) 二.填空题1.如图 4 示电路中,当开关闭合时,L1、L2串联;当闭合时,Ll、L2并联;当闭合时,电路会发生短路,损坏电源。图 4 图 52.如图 5 示电路中,开关 S1 控制小灯泡,开关 S2 控制小灯泡,开关 S3 控制小灯泡。3.在电路中,提供电能的是,消耗电能的装置是。4.城市中的路灯是联在一起的;家庭中的用电器都是联在一起的;圣诞树上使用的“满天星”小彩灯是联的。5.某同学用电流表测量电流时,发现电流表指针反偏,这是因为 ________ _________________________ ______;另一位同学发现电流表指针偏转到右边没有刻度的地方,这是因为 _________ 。6.如图 6,导线 A 处直径大于 B 处,假如通过导线 A 的电流为 I1,通过导线 B 的电流为 I2,则它们的大小关系是 I1_____I2。(选填“<”、“>”或“=”)7.假如在实验中,电流表接入了 0~3 A量程,却错把读数按 0~量程读成,则实际电流的大小是_________A。8.如图 7 所示电路,若电流表 A1示数为 0.5A,A2示数为 0.9A,则通过 Ll的电流为 A,通过 L2的电流为 A。9.如图 8 甲所示的电路图,L1和 L2是________连接的。开关闭合时,...
