从单片机初学者迈向单片机工程师

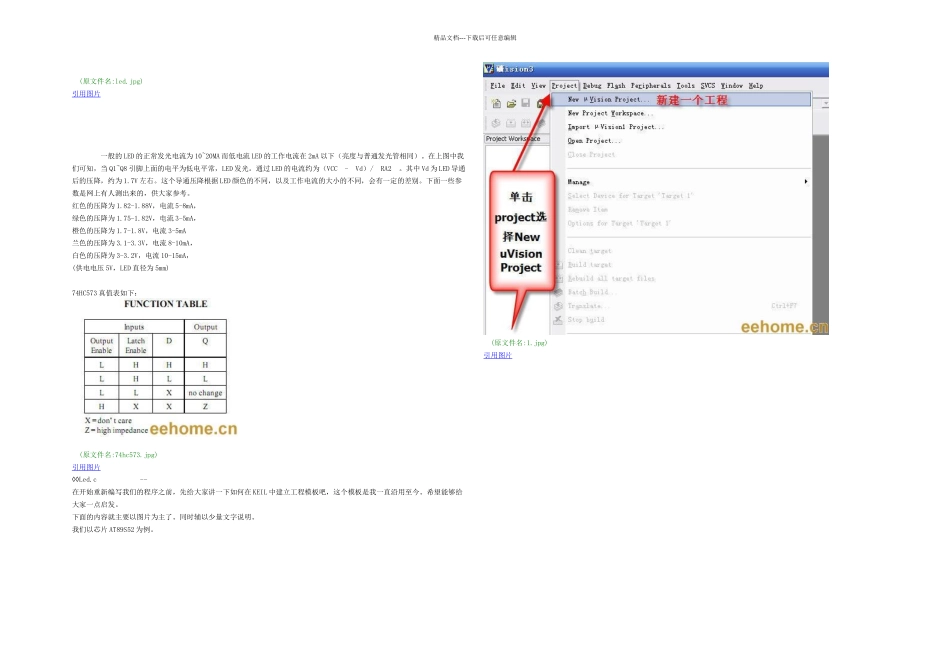

精品文档---下载后可任意编辑 (原文件名:led.jpg) 引用图片 一般的 LED 的正常发光电流为 10~20MA 而低电流 LED 的工作电流在 2mA 以下（亮度与普通发光管相同）。在上图中我们可知，当 Q1~Q8 引脚上面的电平为低电平常，LED 发光。通过 LED 的电流约为（VCC - Vd）/ RA2 。其中 Vd 为 LED 导通后的压降，约为 1.7V 左右。这个导通压降根据 LED 颜色的不同，以及工作电流的大小的不同，会有一定的差别。下面一些参数是网上有人测出来的，供大家参考。 红色的压降为 1.82-1.88V，电流 5-8mA， 绿色的压降为 1.75-1.82V，电流 3-5mA， 橙色的压降为 1.7-1.8V，电流 3-5mA 兰色的压降为 3.1-3.3V，电流 8-10mA， 白色的压降为 3-3.2V，电流 10-15mA， (供电电压 5V，LED 直径为 5mm) 74HC573 真值表如下： (原文件名:74hc573.jpg) 引用图片Led.c -- 在开始重新编写我们的程序之前，先给大家讲一下如何在 KEIL 中建立工程模板吧，这个模板是我一直沿用至今。希望能够给大家一点启发。 下面的内容就主要以图片为主了。同时辅以少量文字说明。 我们以芯片 AT89S52 为例。 (原文件名:1.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:2.jpg) 引用图片:3.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:4.jpg) 引用图片 (原文件名:5.jpg) 引用图片 (原文件名:6.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:7.jpg) 引用图片 (原文件名:8.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:9.jpg) 引用图片 (原文件名:10.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:11.jpg) 引用图片 (原文件名:12.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:13.jpg) 引用图片 (原文件名:14.jpg) 引用图片 (原文件名:15.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:16.jpg) 引用图片 (原文件名:17.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:18.jpg) 引用图片 (原文件名:19.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:20.jpg) 引用图片 (原文件名:21.jpg) 引用图片精品文档---下载后可任意编辑 (原文件名:22.jpg) 引用图片OK ，到此一个简单的工程模板就建立起来了，以后我们再新建源文件和头文件的时候，就可以直接保存到 src 文件目录下面了。 下面我们开始编写各个模块文件。...
