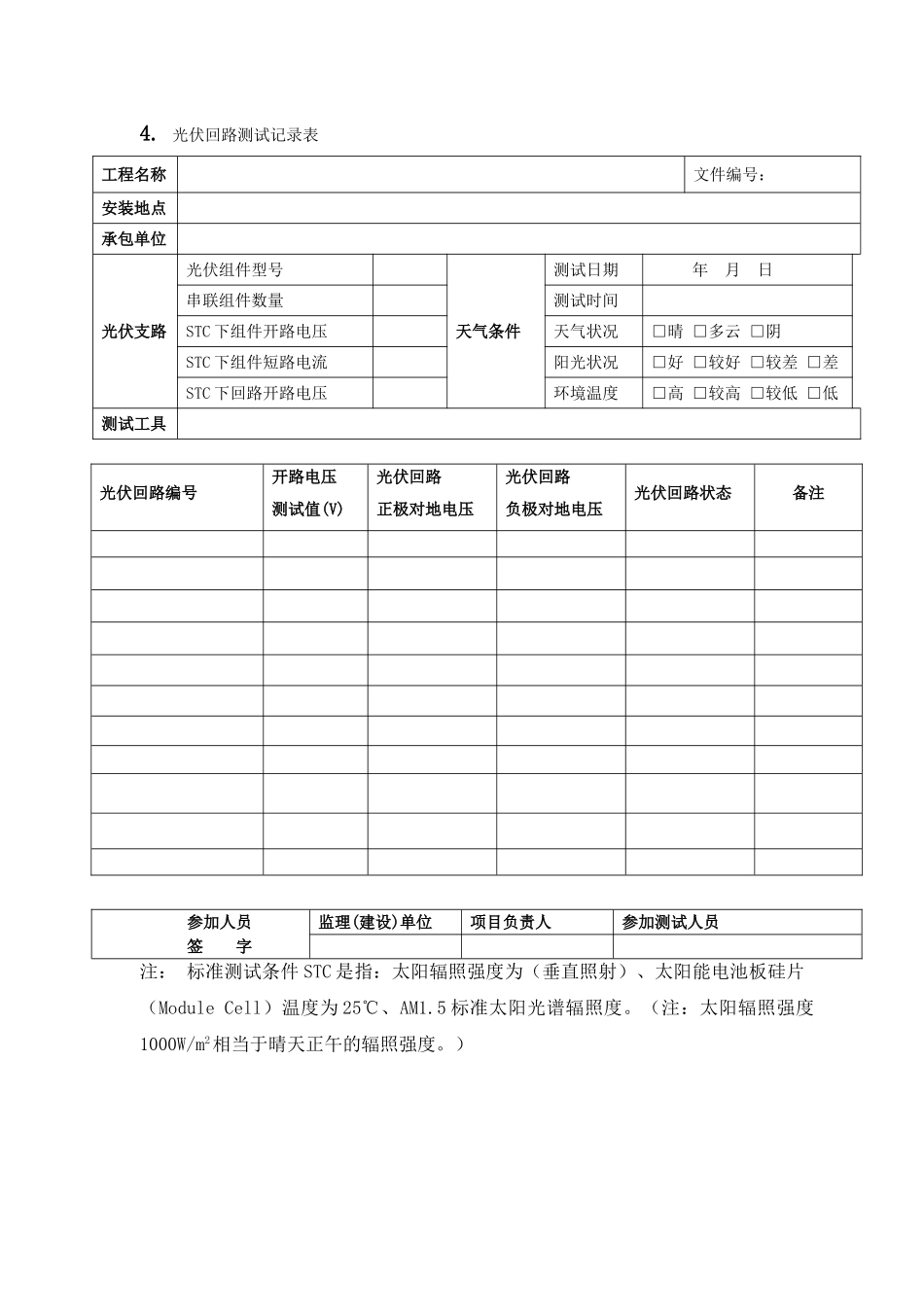

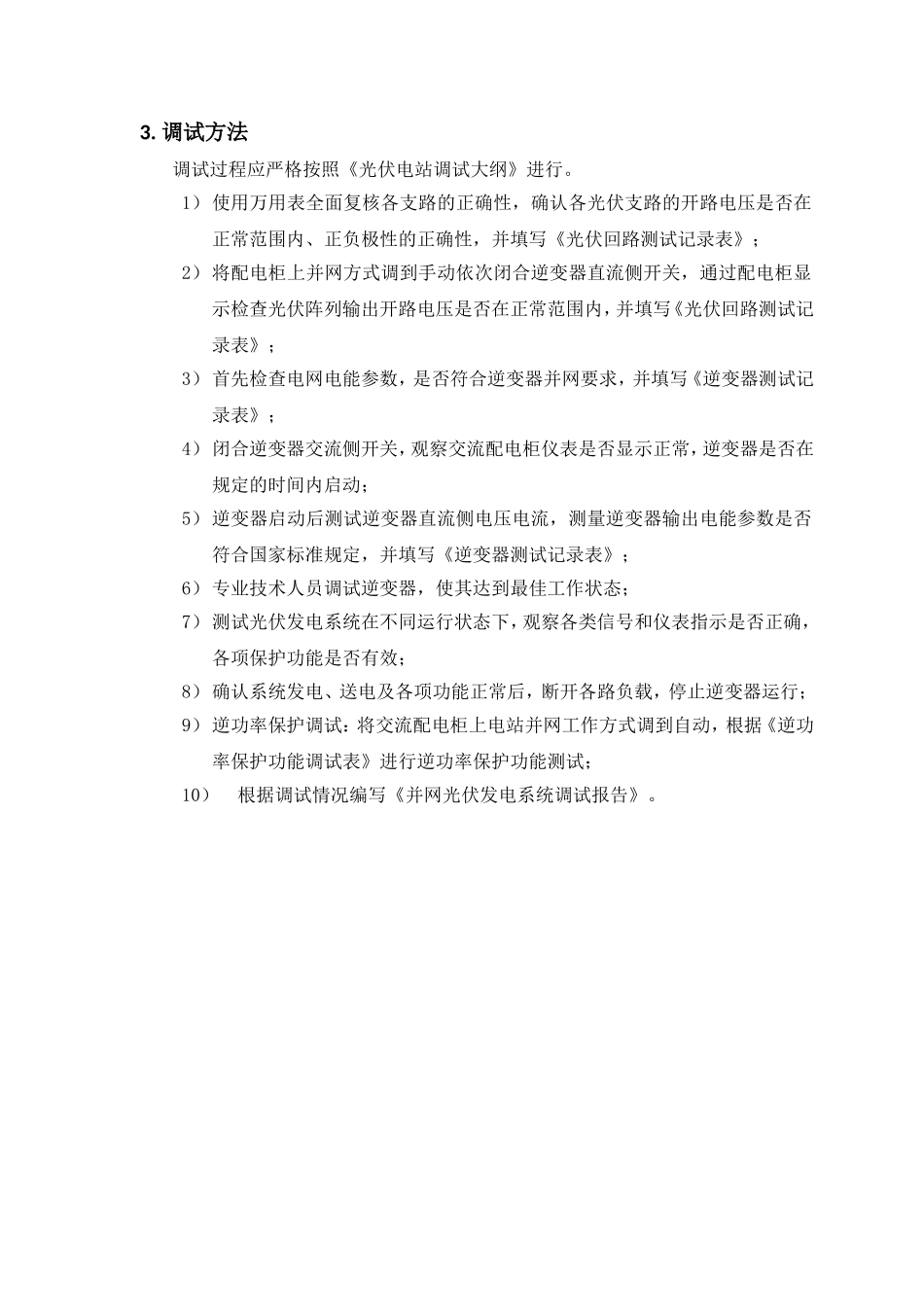

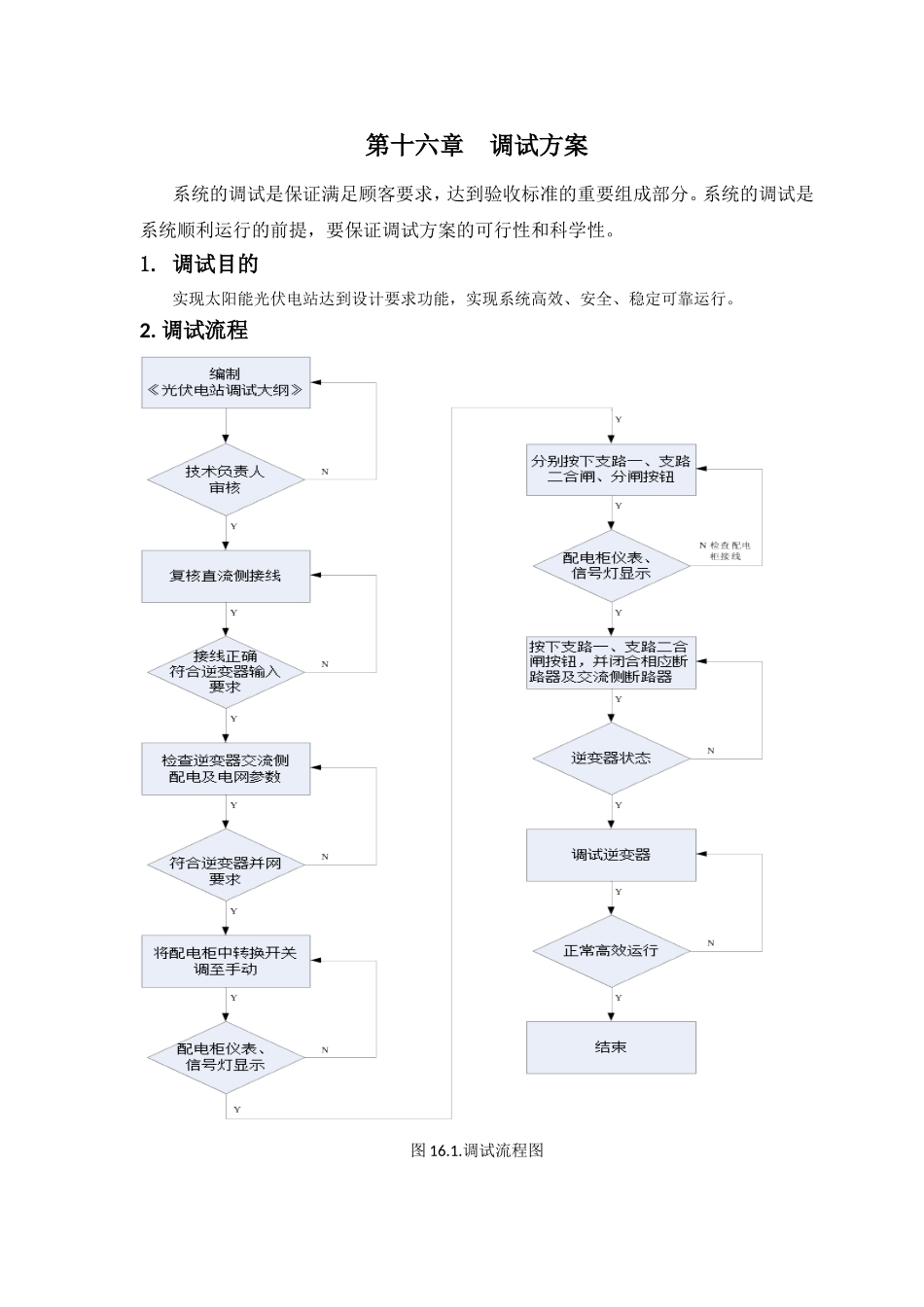

第十六章调试方案系统的调试是保证满足顾客要求，达到验收标准的重要组成部分。系统的调试是系统顺利运行的前提，要保证调试方案的可行性和科学性。1.调试目的实现太阳能光伏电站达到设计要求功能，实现系统高效、安全、稳定可靠运行。2.调试流程图16.1.调试流程图3.调试方法调试过程应严格按照《光伏电站调试大纲》进行。1）使用万用表全面复核各支路的正确性，确认各光伏支路的开路电压是否在正常范围内、正负极性的正确性，并填写《光伏回路测试记录表》；2）将配电柜上并网方式调到手动依次闭合逆变器直流侧开关，通过配电柜显示检查光伏阵列输出开路电压是否在正常范围内，并填写《光伏回路测试记录表》；3）首先检查电网电能参数，是否符合逆变器并网要求，并填写《逆变器测试记录表》；4）闭合逆变器交流侧开关，观察交流配电柜仪表是否显示正常，逆变器是否在规定的时间内启动；5）逆变器启动后测试逆变器直流侧电压电流，测量逆变器输出电能参数是否符合国家标准规定，并填写《逆变器测试记录表》；6）专业技术人员调试逆变器，使其达到最佳工作状态；7）测试光伏发电系统在不同运行状态下，观察各类信号和仪表指示是否正确，各项保护功能是否有效；8）确认系统发电、送电及各项功能正常后，断开各路负载，停止逆变器运行；9）逆功率保护调试：将交流配电柜上电站并网工作方式调到自动，根据《逆功率保护功能调试表》进行逆功率保护功能测试；10）根据调试情况编写《并网光伏发电系统调试报告》。4.光伏回路测试记录表工程名称文件编号：安装地点承包单位光伏组件型号测试日期年月日串联组件数量测试时间光伏支路STC下组件开路电压天气条件天气状况□晴□多云□阴STC下组件短路电流阳光状况□好□较好□较差□差STC下回路开路电压环境温度□高□较高□较低□低测试工具光伏回路编号开路电压测试值(V)光伏回路正极对地电压光伏回路负极对地电压光伏回路状态备注参加人员签字监理(建设)单位项目负责人参加测试人员注：标准测试条件STC是指：太阳辐照强度为（垂直照射）、太阳能电池板硅片（ModuleCell）温度为25℃、AM1.5标准太阳光谱辐照度。（注：太阳辐照强度1000W/m2相当于晴天正午的辐照强度。）5.逆变器测试记录表工程名称文件编号：安装地点承包单位逆变器型号测试日期年月日光伏输入功率测试时间逆变器参数额定输出功率天气条件天气状况□晴□多云□阴逆变器效率阳光状况□好□较好□较差□差环境温度□高□较高□较低□低测试工具逆变器编号光伏输入逆变器输出备注开路电压工作电压工作电流输入功率线电压UAB线电压UBC线电压UCA输出功率频率参加人员签字监理(建设)单位项目负责人参加测试人员6.光伏发电逆功率保护功能测试表工程名称文件编号：安装地点承包单位自动状态第一路继电器启动条件天气条件停止条件第二路继电器处于断开状态测试日期年月日第二路继电器启动条件第一路继电器处于闭合状态测试时间停止条件天气状况□晴□多云□阴手动状态逆功率保护功能失效阳光状况□好□较好□较差□差停止状态切断太阳能发电系统环境温度□高□较高□较低□低逆功率保护状态测试序号测试项目测试条件/方法测试结果1逆功率保护仪表初始状态逆功率保护仪表输出控制为常开2手动/自动切换功能拨动转换开关，调到手动位置测试是否能启动逆变器3紧急停止拨动转换开关，调到紧急停止位置，观察所有逆变器状态4第一路逆功率保护启动1、三相功率在60秒内持续满足第一路继电器启动条件时，逆功率保护仪表第一路继电器闭合，启动第一路接触器，接通第一光伏支路5第一路逆功率保护停止1、第二路继电器断开状态下2、逆功率保护仪表检测到任何一相功率达到第一路继电器停止条件，并且持续超过60S，逆功率保护仪表第一路继电器打开，切断第一路接触器，切断第一组光伏组6第二路逆功率保护启动1、第一路继电器处于闭合状态。2、三相功率在60秒内持续大于第二路继电器启动条件，逆功率保护仪表第二路继电器闭合，启动第二路接触器，接通第二光伏组7第二路逆功率保护停止1、逆功率保护仪表检测到任何一相功率达到第二路继电器停止条件，并且持续超过60S，逆功率保护仪表第二路继电器断开，...
