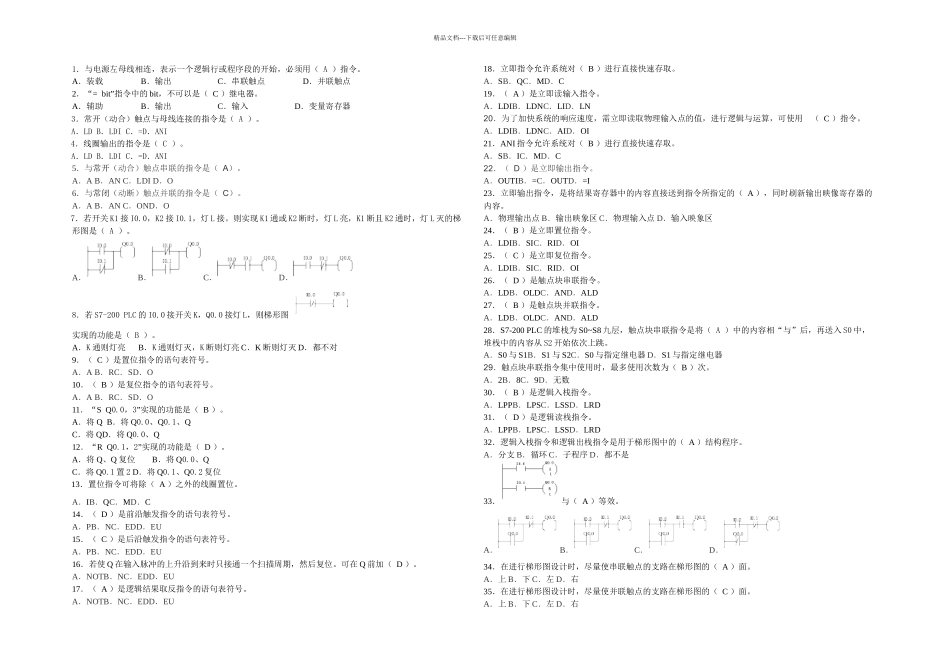

精品文档---下载后可任意编辑1．与电源左母线相连，表示一个逻辑行或程序段的开始，必须用（ A ）指令。A．装载 B．输出 C．串联触点 D．并联触点2．“= bit”指令中的 bit，不可以是（ C ）继电器。A．辅助 B．输出 C．输入 D．变量寄存器3．常开（动合）触点与母线连接的指令是（ A ）。A．LD B．LDI C．=D．ANI4．线圈输出的指令是（ C ）。A．LD B．LDI C．=D．ANI5．与常开（动合）触点串联的指令是（ A）。A．A B．AN C．LDI D．O6．与常闭（动断）触点并联的指令是（ C）。A．A B．AN C．OND．O7．若开关 K1 接 I0.0，K2 接 I0.1，灯 L 接。则实现 K1 通或 K2 断时，灯 L 亮，K1 断且 K2 通时，灯 L 灭的梯形图是（ A ）。A．B．C．D．8．若 S7-200 PLC 的 I0.0 接开关 K，Q0.0 接灯 L，则梯形图实现的功能是（ B ）。A．K 通则灯亮 B．K 通则灯灭，K 断则灯亮 C．K 断则灯灭 D．都不对9．（ C ）是置位指令的语句表符号。A．A B．RC．SD．O10．（ B ）是复位指令的语句表符号。A．A B．RC．SD．O11．“S Q0.0，3”实现的功能是（ B ）。A．将 Q B．将 Q0.0、Q0.1、QC．将 QD．将 Q0.0、Q12．“R Q0.1，2”实现的功能是（ D ）。A．将 Q、Q 复位 B．将 Q0.0、QC．将 Q0.1 置 2 D．将 Q0.1、Q0.2 复位13．置位指令可将除（ A ）之外的线圈置位。A．IB．QC．MD．C 14．（ D ）是前沿触发指令的语句表符号。A．PB．NC．EDD．EU15．（ C ）是后沿触发指令的语句表符号。A．PB．NC．EDD．EU16．若使 Q 在输入脉冲的上升沿到来时只接通一个扫描周期，然后复位。可在 Q 前加（ D ）。A．NOTB．NC．EDD．EU17．（ A ）是逻辑结果取反指令的语句表符号。A．NOTB．NC．EDD．EU18．立即指令允许系统对（ B ）进行直接快速存取。A．SB．QC．MD．C 19．（ A ）是立即读输入指令。A．LDIB．LDNC．LID．LN20．为了加快系统的响应速度，需立即读取物理输入点的值，进行逻辑与运算，可使用 （ C ）指令。A．LDIB．LDNC．AID．OI21．ANI 指令允许系统对（ B ）进行直接快速存取。A．SB．IC．MD．C 22．（ D ）是立即输出指令。A．OUTIB．=C．OUTD．=I23．立即输出指令，是将结果寄存器中的内容直接送到指令所指定的（ A ），同时刷新输出映像寄存器的内容。A．物理输出点 B．输出映象区 C．物理输入点 D．输入映象区24．（ B...
