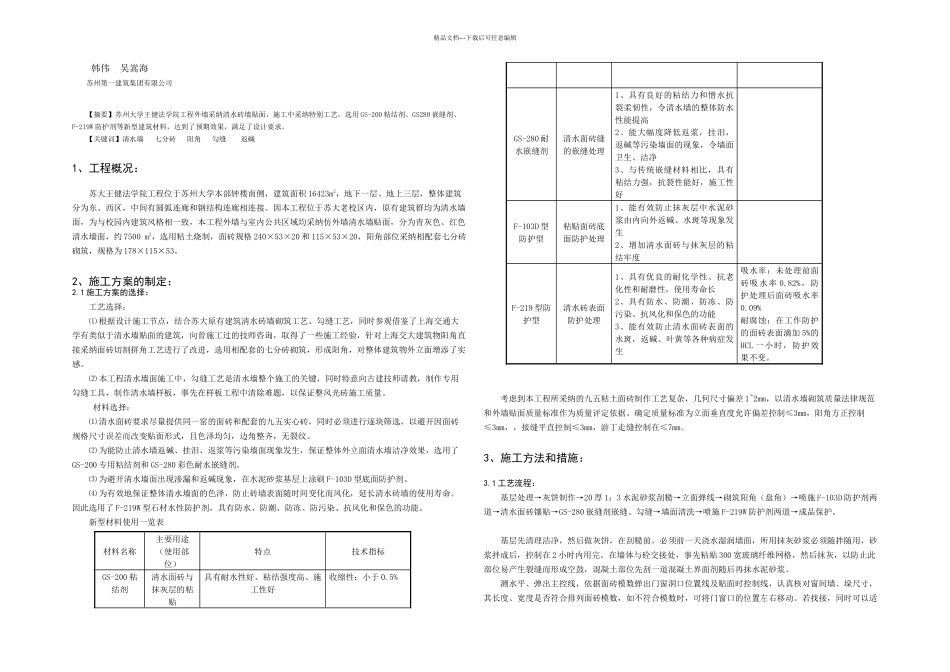

精品文档---下载后可任意编辑韩伟 吴嵩海苏州第一建筑集团有限公司 【摘要】苏州大学王健法学院工程外墙采纳清水砖墙贴面,施工中采纳特别工艺,选用 GS-200 粘结剂、GS280 嵌缝剂、F-219W 防护剂等新型建筑材料,达到了预期效果,满足了设计要求。【关键词】清水墙 七分砖 阳角 勾缝 返碱 1、工程概况: 苏大王健法学院工程位于苏州大学本部钟楼南侧,建筑面积 16423m2,地下一层、地上三层,整体建筑分为东、西区,中间有圆弧连廊和钢结构连廊相连接。因本工程位于苏大老校区内,原有建筑群均为清水墙面,为与校园内建筑风格相一致,本工程外墙与室内公共区域均采纳仿外墙清水墙贴面,分为青灰色、红色清水墙面,约 7500 m2,选用粘土烧制,面砖规格 240×53×20 和 115×53×20,阳角部位采纳相配套七分砖砌筑,规格为 178×115×53。 2、施工方案的制定:2.1 施工方案的选择:工艺选择:⑴ 根据设计施工节点,结合苏大原有建筑清水砖墙砌筑工艺、勾缝工艺,同时参观借鉴了上海交通大学有类似于清水墙贴面的建筑,向曾施工过的技师咨询,取得了一些施工经验,针对上海交大建筑物阳角直接采纳面砖切割拼角工艺进行了改进,选用相配套的七分砖砌筑,形成阳角,对整体建筑物外立面增添了实感。⑵ 本工程清水墙面施工中,勾缝工艺是清水墙整个施工的关键,同时特意向古建技师请教,制作专用勾缝工具,制作清水墙样板,事先在样板工程中清除难题,以保证整风光砖施工质量。 材料选择:⑴ 清水面砖要求尽量提供同一窑的面砖和配套的九五实心砖,同时必须进行逐块筛选,以避开因面砖规格尺寸误差而改变贴面形式,且色泽均匀,边角整齐,无裂纹。⑵ 为能防止清水墙返碱、挂泪、返浆等污染墙面现象发生,保证整体外立面清水墙洁净效果,选用了GS-200 专用粘结剂和 GS-280 彩色耐水嵌缝剂。⑶ 为避开清水墙面出现渗漏和返碱现象,在水泥砂浆基层上涂刷 F-103D 型底面防护剂。⑷ 为有效地保证整体清水墙面的色泽,防止砖墙表面随时间变化而风化,延长清水砖墙的使用寿命。因此选用了 F-219W 型石材水性防护剂,具有防水、防潮、防冻、防污染、抗风化和保色的功能。新型材料使用一览表材料名称主要用途(使用部位)特点技术指标GS-200 粘结剂清水面砖与抹灰层的粘贴具有耐水性好、粘结强度高、施工性好收缩性:小于 0.5%GS-280 耐水嵌缝剂清水面砖缝的嵌缝处理1、具有良好的粘结力和憎水抗裂柔韧性,令清水墙的整体防...
