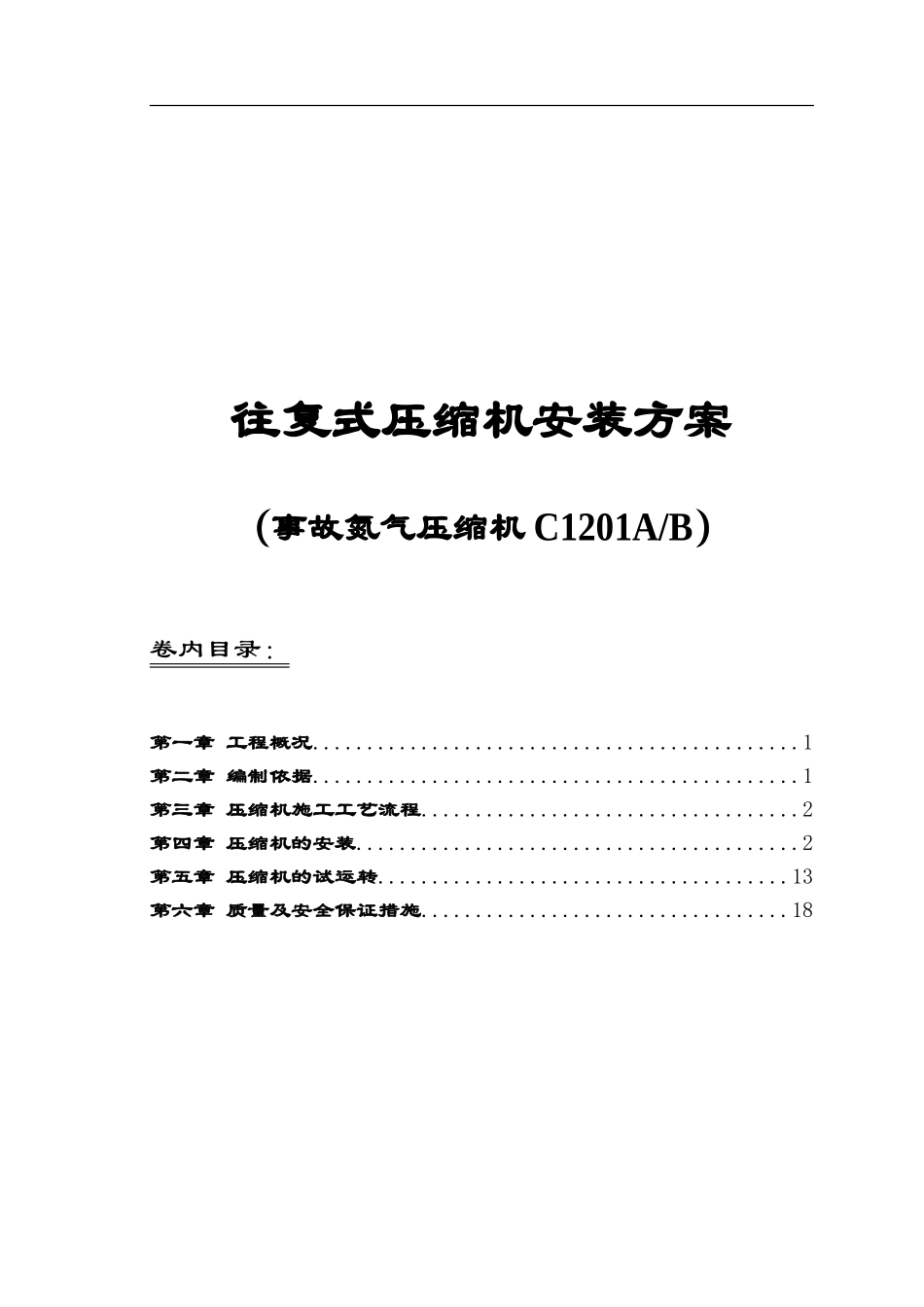

往复式压缩机安装方案（事故氮气压缩机 C1201A/B）卷内目录：第一章 工程概况.............................................1第二章 编制依据.............................................1第三章 压缩机施工工艺流程...................................2第四章 压缩机的安装.........................................2第五章 压缩机的试运转......................................13第六章 质量及安全保证措施..................................18惠生（南京）化工有限公司 30 万吨/年一氧化碳、20 万吨/年甲醇装置安装工程 往复式压缩机安装方案第一章 工程概况1.1 项目简介惠生（南京）化工有限公司 30 万吨/年一氧化碳、20 万吨/年甲醇装置安装工程共有压缩机 11 台，其中往复式压缩机 2 台，位于煤浆制备单元。1.2 机组参数简介事故氮气压缩机 C1201A，B，数量 2 台，型号：DW-2/4-135-X，其排气量为 550Nm3/h，吸入压力为 0.4Mpa（G），排出压力为 3.5Mpa，P=110KW，重量约为3000Kg。 第二章 编制依据★《招标文件》★《压缩机、风机、泵类安装工程及验收规范》GB50275-98★《机械设备安装工程施工验收通用规范》GB50231-98★《化工机器安装工程施工验收规范》对置式压缩机 HGJ204-83★《化工机器安装工程施工验收规范》中小形活塞式压缩机 HGJ206-92★ 本方案编制参考我公司以往同类型大型压缩机组安装方案第 1 页 共 19 页惠生（南京）化工有限公司 30 万吨/年一氧化碳、20 万吨/年甲醇装置安装工程 往复式压缩机安装方案 第三章 压缩机施工工艺流程见下流程方框图第四章 压缩机的安装4.1 安装前的准备4.1.1 安装前应具备下列技术资料① 机器的出厂合格证明书；② 制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运转记录；③ 机器与设备安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等；④ 机器的装箱清单；⑤ 有关的安装规范及安装技术要求或方案。4.1.2 设备开箱检查① 根据制造厂提供的设备清单进行，开箱时应有制造厂、管理公司、监理公司和安装单位四方代表参加。对设备的规格、数量和外表的情况进行检查。对于有缺陷的设备应做重点检查并做好记录进行会签。第 2 页 共 19 页H 为共检项目，R 为专检项目，W 为自检项目图 一般动设备安装程序图精找正找平 R二次灌浆 H联轴器对中 H就位、初找正W...
