50MWp光伏领跑技术基地项目施工组织设计VIP专享VIP免费

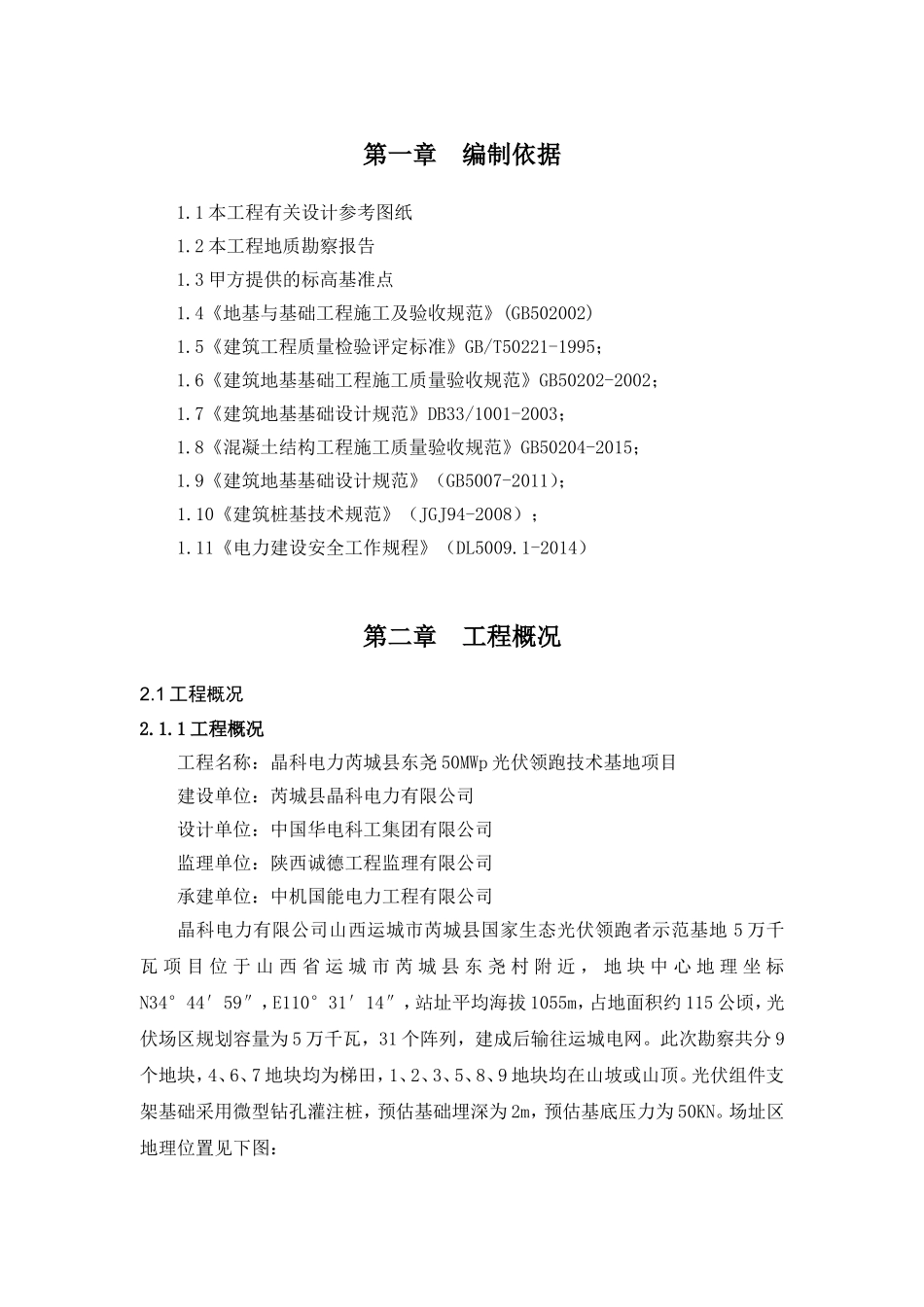

第一章编制依据1.1本工程有关设计参考图纸1.2本工程地质勘察报告1.3甲方提供的标高基准点1.4《地基与基础工程施工及验收规范》(GB502002)1.5《建筑工程质量检验评定标准》GB/T50221-1995；1.6《建筑地基基础工程施工质量验收规范》GB50202-2002；1.7《建筑地基基础设计规范》DB33/1001-2003；1.8《混凝土结构工程施工质量验收规范》GB50204-2015；1.9《建筑地基基础设计规范》（GB5007-2011）；1.10《建筑桩基技术规范》（JGJ94-2008）；1.11《电力建设安全工作规程》（DL5009.1-2014）第二章工程概况2.1工程概况2.1.1工程概况工程名称：晶科电力芮城县东尧50MWp光伏领跑技术基地项目建设单位：芮城县晶科电力有限公司设计单位：中国华电科工集团有限公司监理单位：陕西诚德工程监理有限公司承建单位：中机国能电力工程有限公司晶科电力有限公司山西运城市芮城县国家生态光伏领跑者示范基地5万千瓦项目位于山西省运城市芮城县东尧村附近，地块中心地理坐标N34°44′59″，E110°31′14″，站址平均海拔1055m，占地面积约115公顷，光伏场区规划容量为5万千瓦，31个阵列，建成后输往运城电网。此次勘察共分9个地块，4、6、7地块均为梯田，1、2、3、5、8、9地块均在山坡或山顶。光伏组件支架基础采用微型钻孔灌注桩，预估基础埋深为2m，预估基底压力为50KN。场址区地理位置见下图：2.1.2工程简介本项目是由芮城县晶科电力有限公司投资建设的国家生态光伏领跑者示范基地高压并网发电站，建设规模总容量为50MWp。项目位于山西省运城市芮城县东尧场址，场址距芮城县城23公里，工程总投资约3.92亿元。本项目采用晶科EaglePERC-JKM295M型高效组件，投产后每年可为电网提供5446万度清洁电力，每年节约标煤1.8万吨，减排二氧化碳4.72万吨、二氧化硫154.7万吨、氧氮化物1.47吨，减少污染，节约能源，具有较好的经济、环境和社会效益。第三章地质情况及周围环境根据野外钻探、原位测试及室内土工试验结果，本次勘察深度范围内场地地基土自上而下可分为5层，现依层序分述如下：第①：耕土（Q4ml）呈黄色、黄褐色，含植物根系、少量碎石、结构松散。层底埋深0.50m，层厚0.50m，层底标高介于725.87m～1051.49m之间。此层主要分布在4、6、7、9地块及1、3、5、8地块的南半部。第②层：湿陷性粉土（Q3al+pl）呈黄褐色，稍湿，中密，土质均匀，含云母、氧化物，干强度及韧性低，实测标贯击数平均12.0击，层底埋深10.0m，层厚9.50m，层底标高介于716.37m～1012.87m之间，此层主要分布在4、6、7、9地块及1、3、5、8地块的南半部。第③层：湿陷性粉土（Q3al+pl）呈黄褐色，稍湿，中密，土质均匀，含云母、氧化物，干强度及韧性低，实测标贯击数平均12.0击，层底埋深15.0m，层厚5.0m，层底标高介于713.43m～838.00m之间，此层主要分布在4、6、7、9地块及1、3、5、8地块的南半部。第④层：卵石土（Q3dl）杂色，磨圆度一般，级配不良，母岩成分以砂岩为主，一般粒径50～300mm，最大粒径500mm，揭露厚度0.5m，层底标高介于930.61m～1042.27m之间，充填粉土，稍湿，中密。主要分布在ZK03、ZK06、ZK18、ZK19附近。第⑤层：粉土（Q2dl）呈黄褐色，稍湿，中密～密实，土质不均匀，姜石、碎石及粉砂约占40%左右，干强度及韧性低，实测标贯击数平均17.8击，层底埋深10.0m，层厚9.50m，层底标高介于921.113m～1041.99m之间，此层主要分布在1、2、3、5、8地块，此层在孔号为TJ01、TJ06、TJ07、TJ08、ZK03、ZK04、ZK06、ZK18、ZK19附近，该层未揭穿。第四章施工部署4.1项目部组织机构4.1.1项目部组织机构图4.1.2组织机构主要职能分配（1）、项目经理项目经理由公司直接任命，在施工管理上实行责任包干，即定人、定位、定量、定质、定时间、定分配；包工期、包安全、包质量、包用工、包文明施工。（2）、总工程师A.全面负责工程项目部的技术管理和质量控制工作。B.代表项目经理实施与监控项目质量与安全保证体系。C.主持编制与组织实施项目施工组织设计与施工计划。D.分管质检部、工程部。E.负责组织隐蔽工程与主要项目的验收工作、竣工资料的编制和整理工作。（3）、质检部A.主要职责为：现场施工检验、统计技术应用与...
