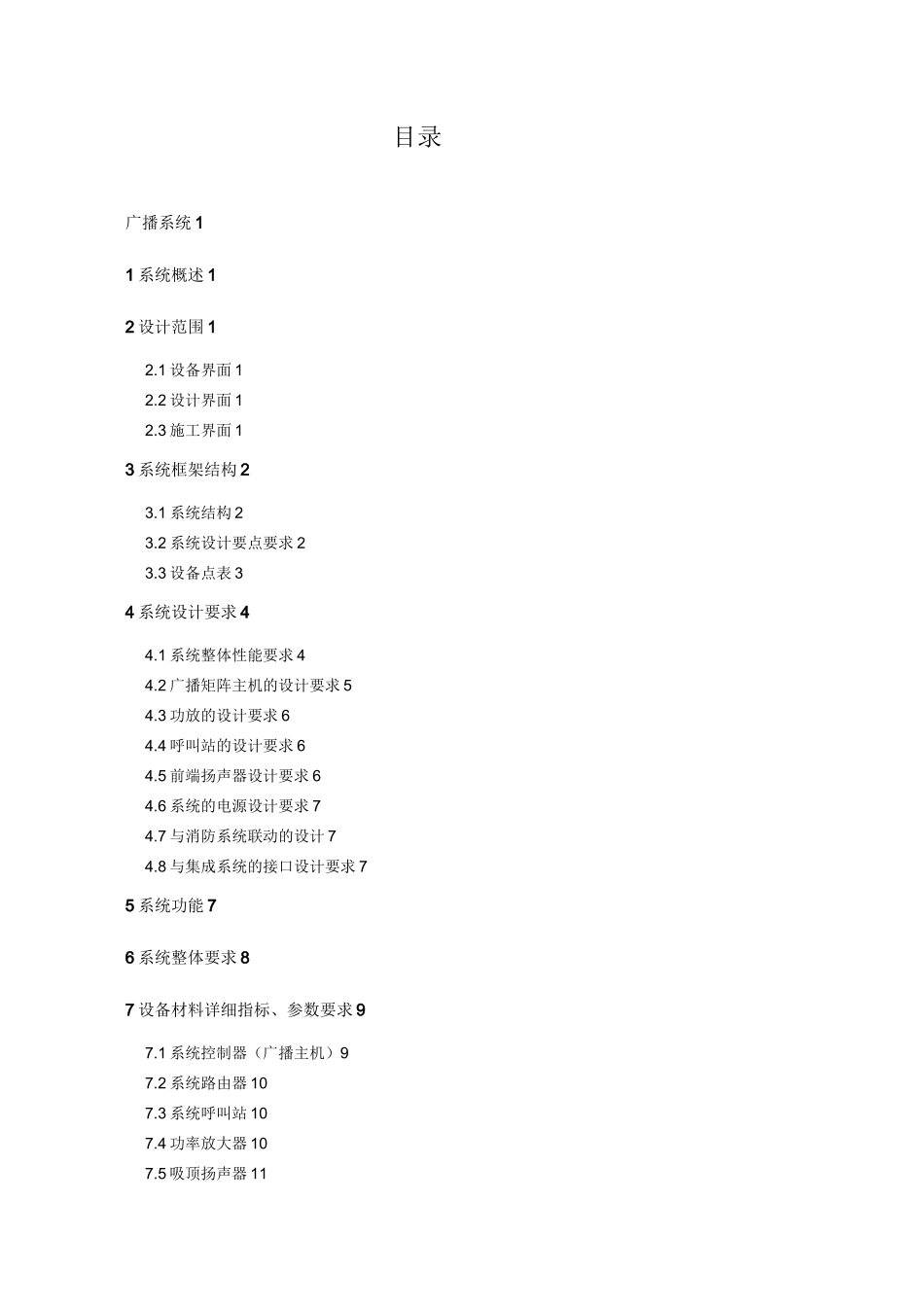

目录广播系统 11 系统概述 12 设计范围 12.1 设备界面 12.2 设计界面 12.3 施工界面 13 系统框架结构 23.1 系统结构 23.2 系统设计要点要求 23.3 设备点表 34 系统设计要求 44.1 系统整体性能要求 44.2 广播矩阵主机的设计要求 54.3 功放的设计要求 64.4 呼叫站的设计要求 64.5 前端扬声器设计要求 64.6 系统的电源设计要求 74.7 与消防系统联动的设计 74.8 与集成系统的接口设计要求 75 系统功能 76 系统整体要求 87 设备材料详细指标、参数要求 97.1 系统控制器（广播主机）97.2 系统路由器 107.3 系统呼叫站 107.4 功率放大器 107.5 吸顶扬声器 117.6 音量控制器 118 设备清单 11广播系统系统概述公共广播系统的设计立足于先进、灵活、耐用、可扩展，以智能化为主。公共广播系统整体设计既可以播放背景音乐，又可以发布日常信息、紧急广播、火灾报警。系统为整个建筑群创造高尚、优雅、舒适的工作及生活环境，方便高效的物业管理功能，完善的语音信息发布管理广播等。当紧急事故发生时，它又能作为应急广播，指挥人员疏散。设计范围设备界面本工程广播系统包括，但不限于以下设备：广播主机一套、功率放大器相关设备一套、呼叫站 3 套、音源设备 2 套、天花扬声器（6 瓦）601 只、天花扬声器（12 瓦）71只、12W 盒装挂墙式扬声器 147 只、机柜 4 个、线缆及相关管材等。设计界面本次采用模拟广播系统，在调度所各楼层按办公区域和公共区域，同时根据防火分区划分为不同广播回路，在各办公房屋内单独设置音量控制单元。施工界面本工程广播系统的施工涉及如下几个方面；•公共广播系统的管线安装敷设、连接；•公共广播系统的扬声器的安装，接续；•公共广播系统的音源设备、主机等的安装，接续；•公共广播系统的信号传输的建设；•系统的调试；系统框架结构系统结构公共广播系统采用模拟公共广播，公共广播系统主要可分：节目音源设备、信号（1）节目音源设备：节目音源设备应为激光唱机、无线电广播、录音卡座、话筒等提供。（2）信号处理设备：应包括功率放大器、前置放大器和各种控制设备等。这部分设备的首要任务是信号放大，其次是信号的选择。（3）传输线路：由于随着系统和传输方式的不同而有不同的要求。由于功率放大器与扬声器的距离不远，一般采用低阻大电流的直接馈送方式，传输线要求用专用喇叭线。4）扬声系统：扬声器系统要求整个系统要匹配，同时其位置的...
