额定电压35kV及以下电力电缆技术规范模板

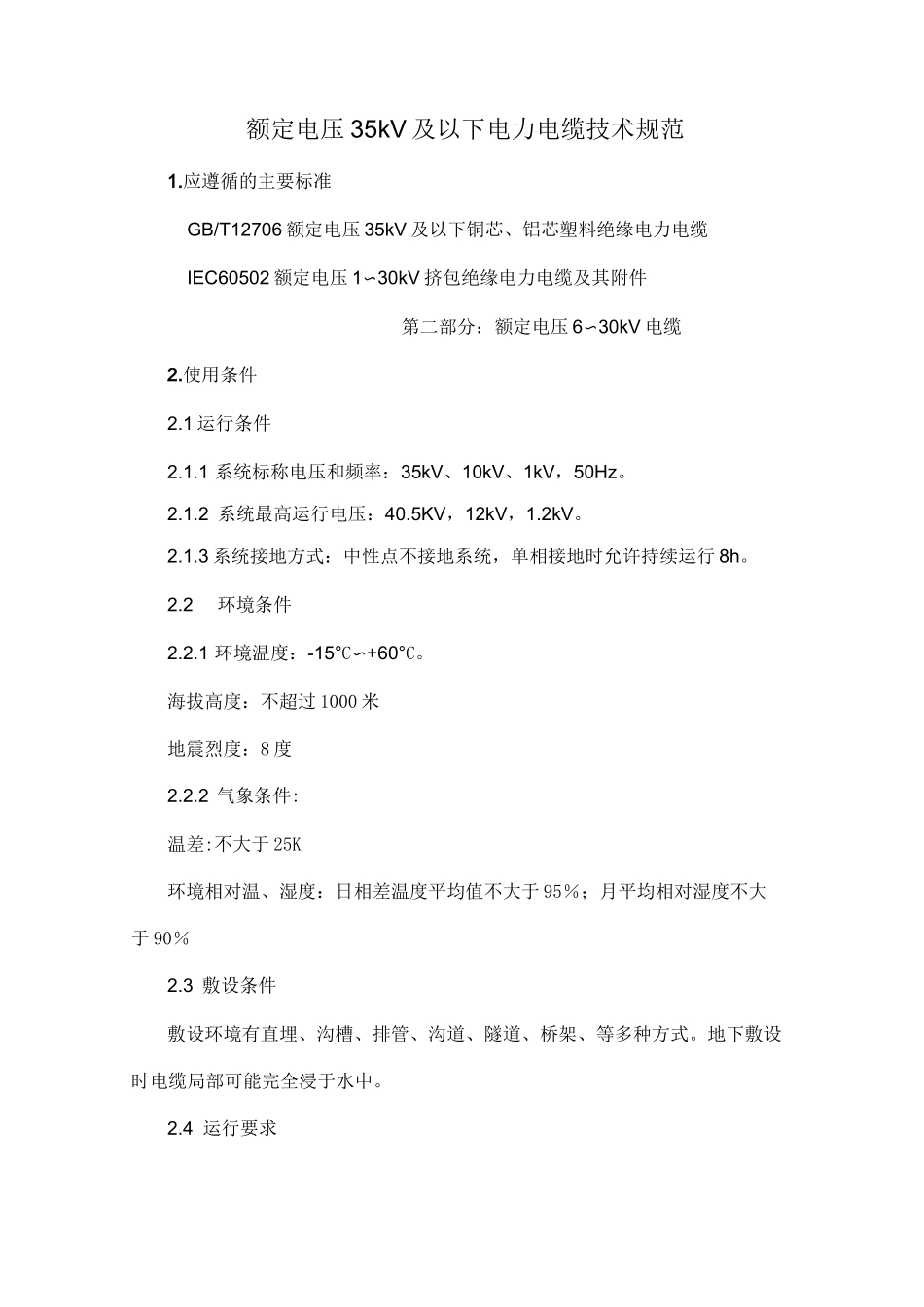

额定电压35kV及以下电力电缆技术规范模板_第1页
1/7
额定电压35kV及以下电力电缆技术规范模板_第2页
2/7

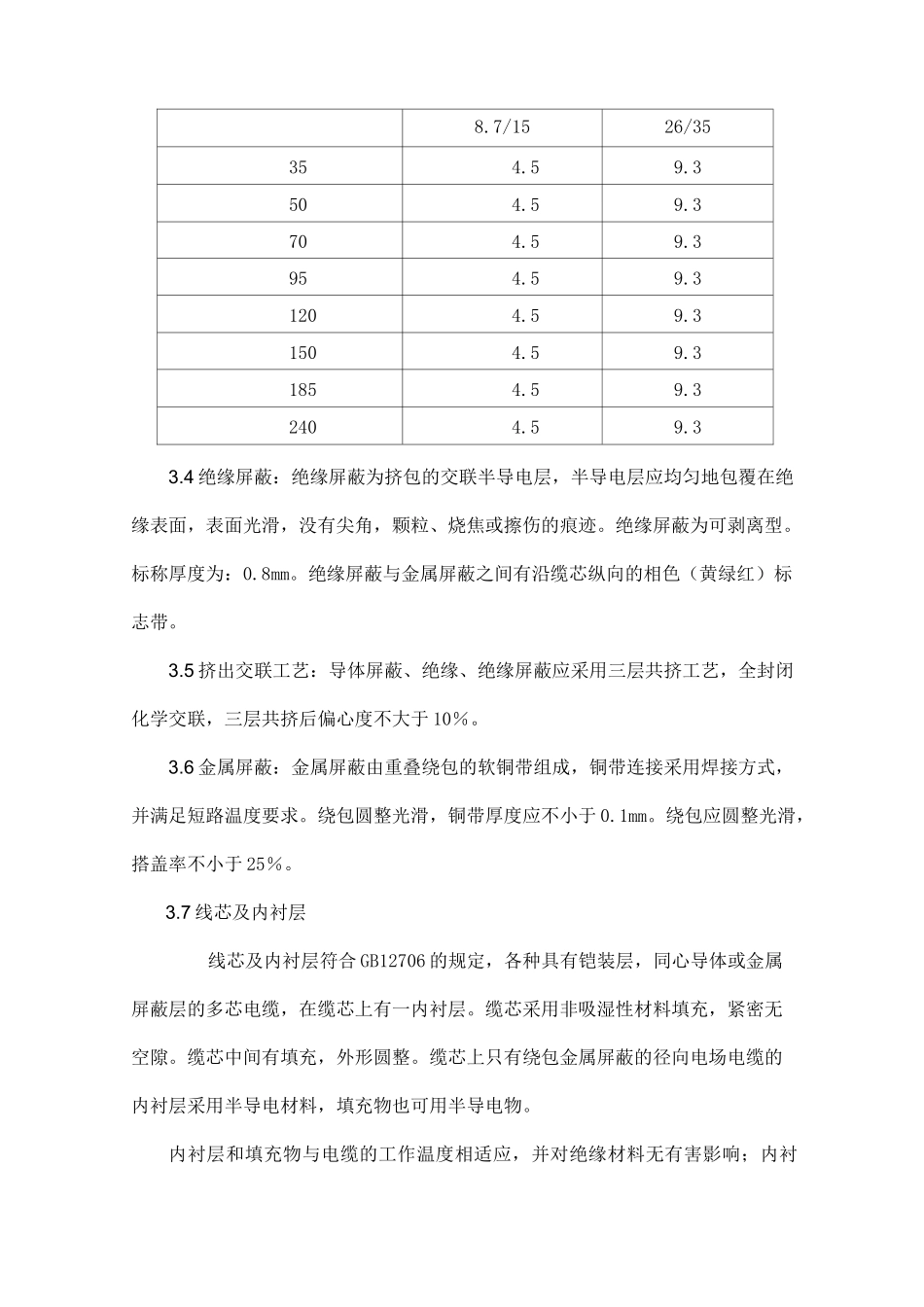

额定电压35kV及以下电力电缆技术规范模板_第3页
3/7
额定电压 35kV 及以下电力电缆技术规范1.应遵循的主要标准GB/T12706 额定电压 35kV 及以下铜芯、铝芯塑料绝缘电力电缆IEC60502 额定电压 1〜30kV 挤包绝缘电力电缆及其附件第二部分:额定电压 6〜30kV 电缆2.使用条件2.1 运行条件2.1.1 系统标称电压和频率:35kV、10kV、1kV,50Hz。2.1.2 系统最高运行电压:40.5KV,12kV,1.2kV。2.1.3 系统接地方式:中性点不接地系统,单相接地时允许持续运行 8h。2.2环境条件2.2.1 环境温度:-15°C〜+60°C。海拔高度:不超过 1000 米地震烈度:8 度2.2.2 气象条件:温差:不大于 25K环境相对温、湿度:日相差温度平均值不大于 95%;月平均相对湿度不大于 90%2.3 敷设条件敷设环境有直埋、沟槽、排管、沟道、隧道、桥架、等多种方式。地下敷设时电缆局部可能完全浸于水中。2.4 运行要求2.4.1 电缆导体的额定运行温度为 90°C。2.4.2 短路时电缆导体的最高温度不超过 250Co2.4.3 短路时间不超过 5s。2.4.4电缆弯曲半径:安装以后不大于 15 倍电缆的实际外径。2.4.50.6/1KV 电缆和控制电缆额定运行温度 70C、短路时电力电缆导体的最高温度不超过 160C、短路时间不超过 5s。3.技术要求本次采购的电缆,其技术参数除应符合 GB/T12706 的要求以外,还满足本标书以下要求。3.1 导体导体采用圆形单线绞合紧压或实心导体、紧压铜导体尺寸相同。导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边,无凸起或断裂的单线。3.2 导体屏蔽导体屏蔽为交联挤包半导电层,半导电层应均匀地包覆在导体上,表面光滑,无明显绞线凸纹,不应有尖角、颗粒、烧焦或擦伤的痕迹。在剥离导体屏蔽时,半导电层不应有卡留在导体绞股之间的现象。标称厚度为 0.8mm,厚度偏差不超过±0.1mm。3.3 绝缘绝缘厚度平均值不小于标称值,任何一点最小测量厚度应不小于标称值的 90%,任一断面的偏心率应不大于 15%,绝缘层的横断面上应无目力可见的气泡和砂眼等缺陷,绝缘标称厚度应符合下表的规定。导线标称截面(mm2)额定电压(kV)额定电压(kV)8.7/1526/35354.59.3504.59.3704.59.3954.59.31204.59.31504.59.31854.59.32404.59.33.4 绝缘屏蔽:绝缘屏蔽为挤包的交联半导电层,半导电层应均匀地包覆在绝缘表面,表面光滑,没有尖角,颗粒、烧焦或擦伤的痕迹。绝缘屏蔽为可剥离型。标称厚度为:0.8mm。绝缘屏蔽与金属屏蔽之间有沿缆芯纵向的相色(黄绿红)标志带。3.5 挤出交联工艺:导体屏蔽、绝缘...
