会议室多媒体系统设计方案

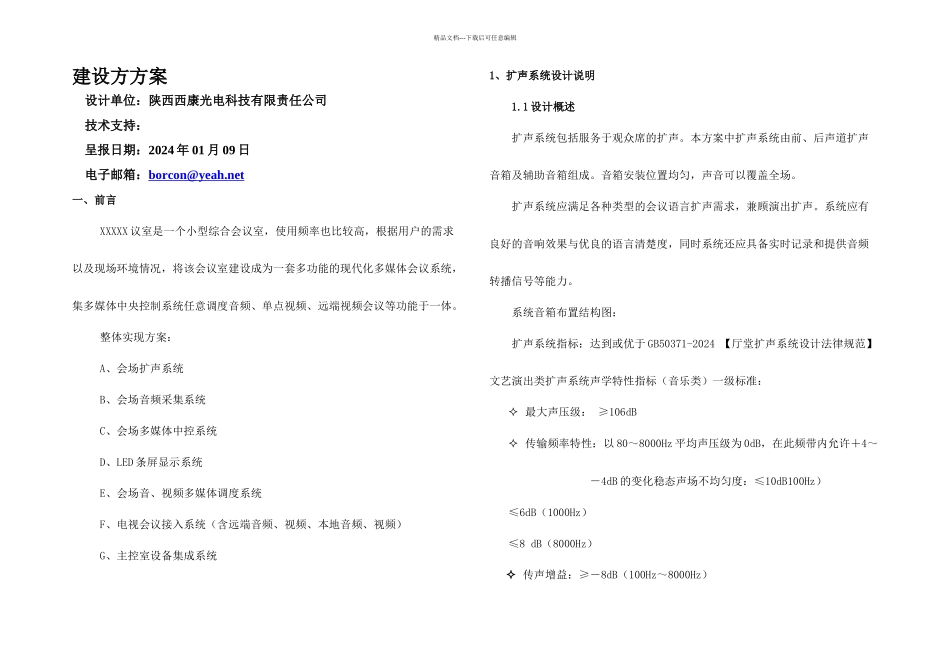

会议室多媒体系统设计方案_第1页
1/17

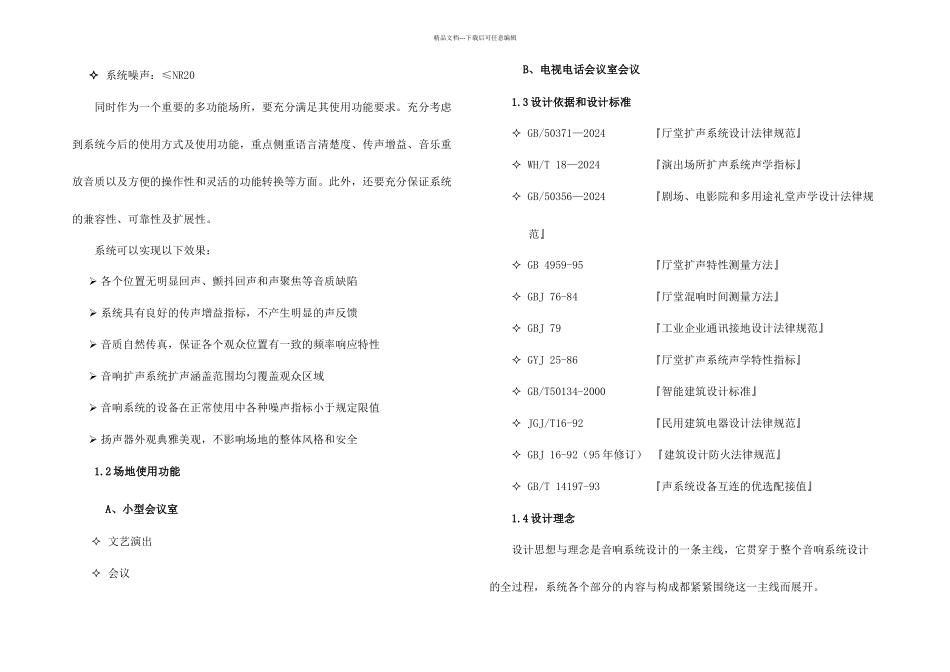

会议室多媒体系统设计方案_第2页
2/17

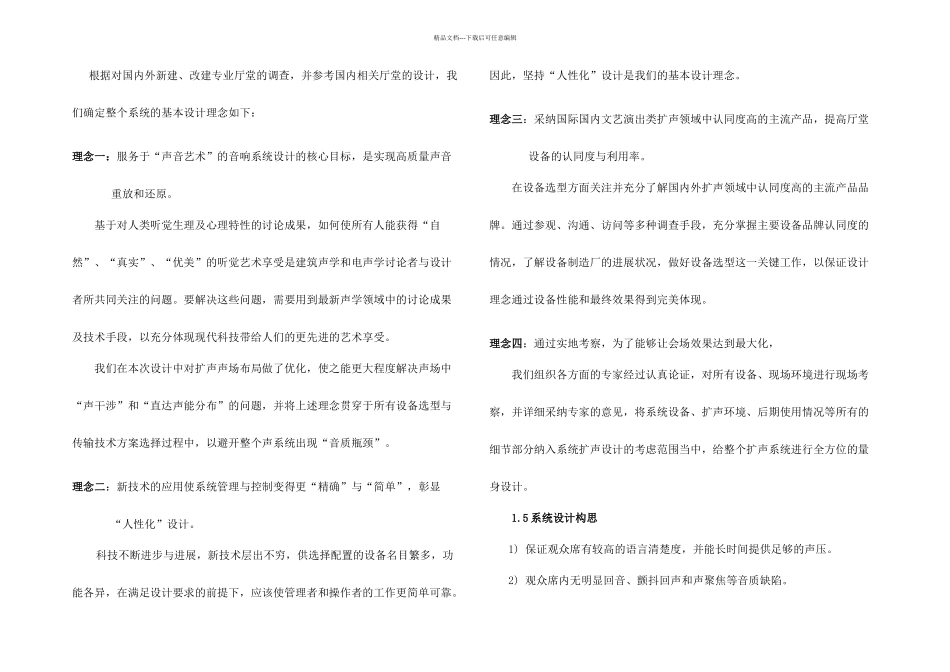

会议室多媒体系统设计方案_第3页
3/17
精品文档---下载后可任意编辑建设方方案 设计单位:陕西西康光电科技有限责任公司 技术支持: 呈报日期:2024 年 01 月 09 日 电子邮箱:borcon@yeah.net一、前言XXXXX 议室是一个小型综合会议室,使用频率也比较高,根据用户的需求以及现场环境情况,将该会议室建设成为一套多功能的现代化多媒体会议系统,集多媒体中央控制系统任意调度音频、单点视频、远端视频会议等功能于一体。整体实现方案:A、会场扩声系统B、会场音频采集系统C、会场多媒体中控系统D、LED 条屏显示系统E、会场音、视频多媒体调度系统F、电视会议接入系统(含远端音频、视频、本地音频、视频)G、主控室设备集成系统1、扩声系统设计说明1.1 设计概述扩声系统包括服务于观众席的扩声。本方案中扩声系统由前、后声道扩声音箱及辅助音箱组成。音箱安装位置均匀,声音可以覆盖全场。扩声系统应满足各种类型的会议语言扩声需求,兼顾演出扩声。系统应有良好的音响效果与优良的语言清楚度,同时系统还应具备实时记录和提供音频转播信号等能力。系统音箱布置结构图:扩声系统指标:达到或优于 GB50371-2024 【厅堂扩声系统设计法律规范】文艺演出类扩声系统声学特性指标(音乐类)一级标准: 最大声压级: ≥106dB 传输频率特性:以 80~8000Hz 平均声压级为 0dB,在此频带内允许+4~-4dB 的变化稳态声场不均匀度:≤10dB100Hz)≤6dB(1000Hz)≤8 dB(8000Hz) 传声增益:≥-8dB(100Hz~8000Hz)精品文档---下载后可任意编辑 系统噪声:≤NR20同时作为一个重要的多功能场所,要充分满足其使用功能要求。充分考虑到系统今后的使用方式及使用功能,重点侧重语言清楚度、传声增益、音乐重放音质以及方便的操作性和灵活的功能转换等方面。此外,还要充分保证系统的兼容性、可靠性及扩展性。系统可以实现以下效果: 各个位置无明显回声、颤抖回声和声聚焦等音质缺陷 系统具有良好的传声增益指标,不产生明显的声反馈 音质自然传真,保证各个观众位置有一致的频率响应特性 音响扩声系统扩声涵盖范围均匀覆盖观众区域 音响系统的设备在正常使用中各种噪声指标小于规定限值 扬声器外观典雅美观,不影响场地的整体风格和安全1.2 场地使用功能A、小型会议室 文艺演出 会议B、电视电话会议室会议1.3 设计依据和设计标准 GB/50371—2024 『厅堂扩声系统设计法律规范』 WH/T 18—2024 『演出场所扩声系统声学指标』...
