位移测量装置毕业论文月日

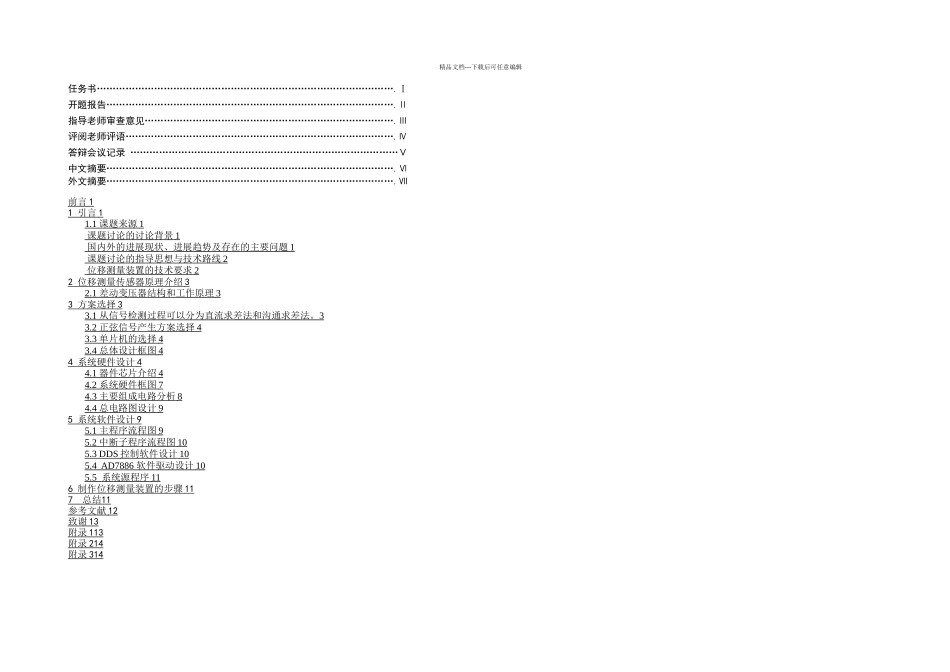

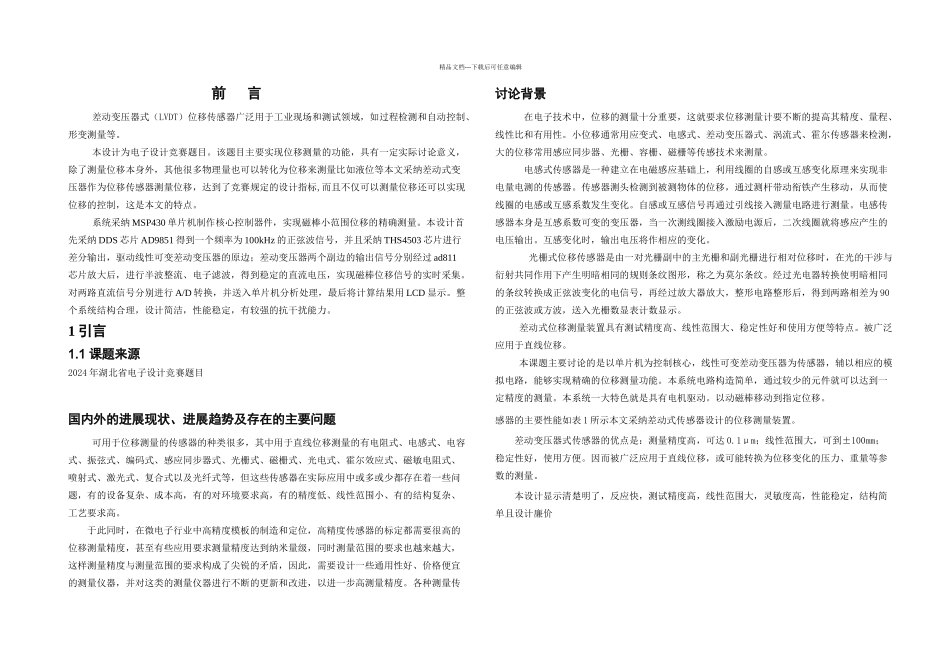

精品文档---下载后可任意编辑任务书………………………………………………………………………………….Ⅰ开题报告……………………………………………………………………………….Ⅱ指导老师审查意见…………………………………………………………………….Ⅲ评阅老师评语………………………………………………………………………….Ⅳ答辩会议记录 …………………………………………………………………………Ⅴ中文摘要……………………………………………………………………………….Ⅵ外文摘要……………………………………………………………………………….Ⅶ前言 1 1 引言 1 1.1 课题来源 1 课题讨论的讨论背景 1 国内外的进展现状、进展趋势及存在的主要问题 1 课题讨论的指导思想与技术路线 2 位移测量装置的技术要求 2 2 位移测量传感器原理介绍 3 2.1 差动变压器结构和工作原理 3 3 方案选择 3 3.1 从信号检测过程可以分为直流求差法和沟通求差法。 3 3.2 正弦信号产生方案选择 4 3.3 单片机的选择 4 3.4 总体设计框图 4 4 系统硬件设计 4 4.1 器件芯片介绍 4 4.2 系统硬件框图 7 4.3 主要组成电路分析 8 4.4 总电路图设计 9 5 系统软件设计 9 5.1 主程序流程图 9 5.2 中断子程序流程图 10 5.3 DDS 控制软件设计 10 5.4 AD7886 软件驱动设计 10 5.5 系统源程序 11 6 制作位移测量装置的步骤 11 7 总结 11 参考文献 12 致谢 13 附录 1 13 附录 2 14 附录 3 14 精品文档---下载后可任意编辑前 言差动变压器式（LVDT）位移传感器广泛用于工业现场和测试领域，如过程检测和自动控制、形变测量等。本设计为电子设计竞赛题目。该题目主要实现位移测量的功能，具有一定实际讨论意义，除了测量位移本身外，其他很多物理量也可以转化为位移来测量比如液位等本文采纳差动式变压器作为位移传感器测量位移，达到了竞赛规定的设计指标,而且不仅可以测量位移还可以实现位移的控制，这是本文的特点。系统采纳 MSP430 单片机制作核心控制器件，实现磁棒小范围位移的精确测量。本设计首先采纳 DDS 芯片 AD9851 得到一个频率为 100kHz 的正弦波信号，并且采纳 THS4503 芯片进行差分输出，驱动线性可变差动变压器的原边；差动变压器两个副边的输出信号分别经过 ad811芯片放大后，进行半波整流、电子滤波，得到稳定的直流电压，实现磁棒位移信号的...
