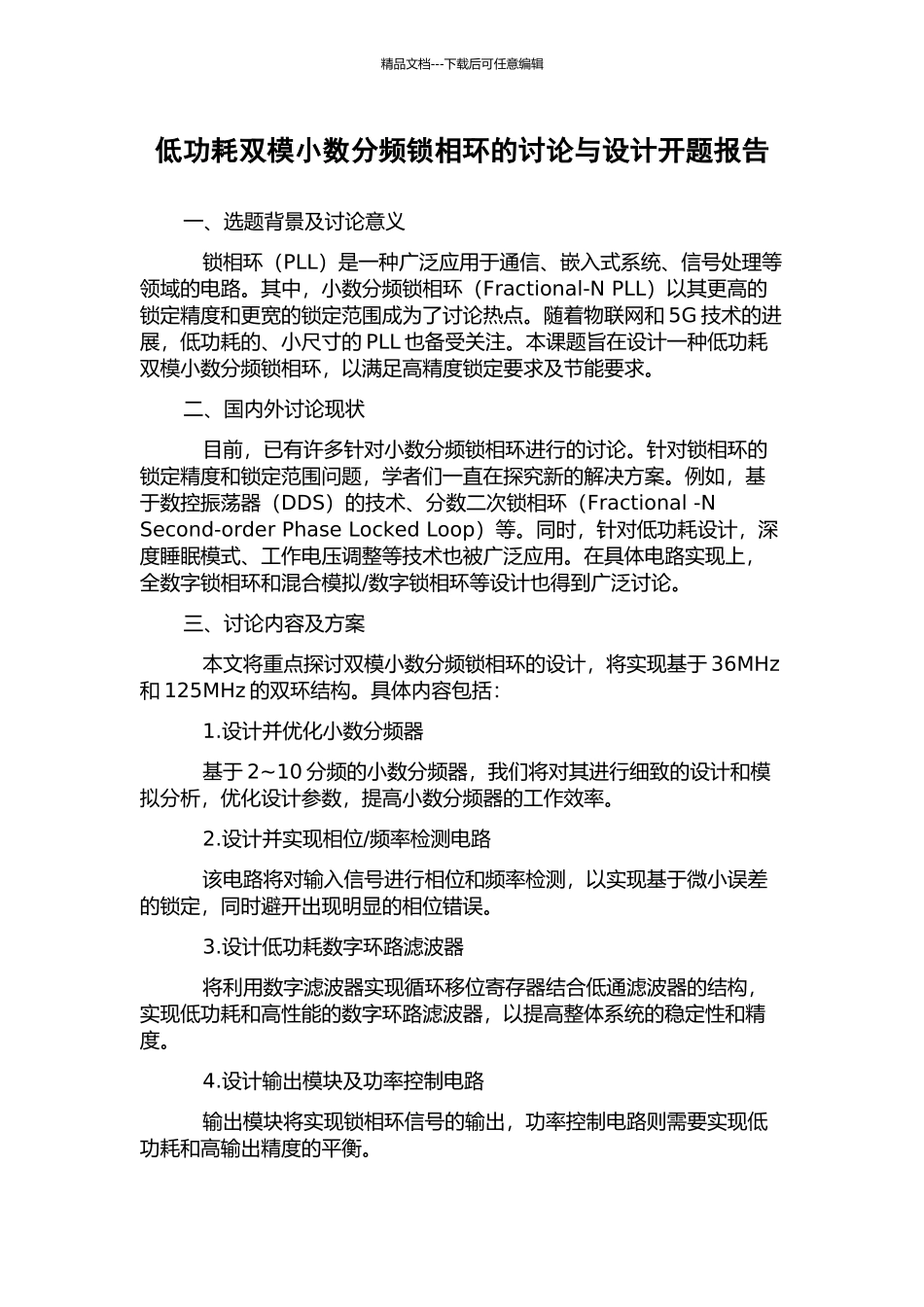

低功耗双模小数分频锁相环的研究与设计开题报告

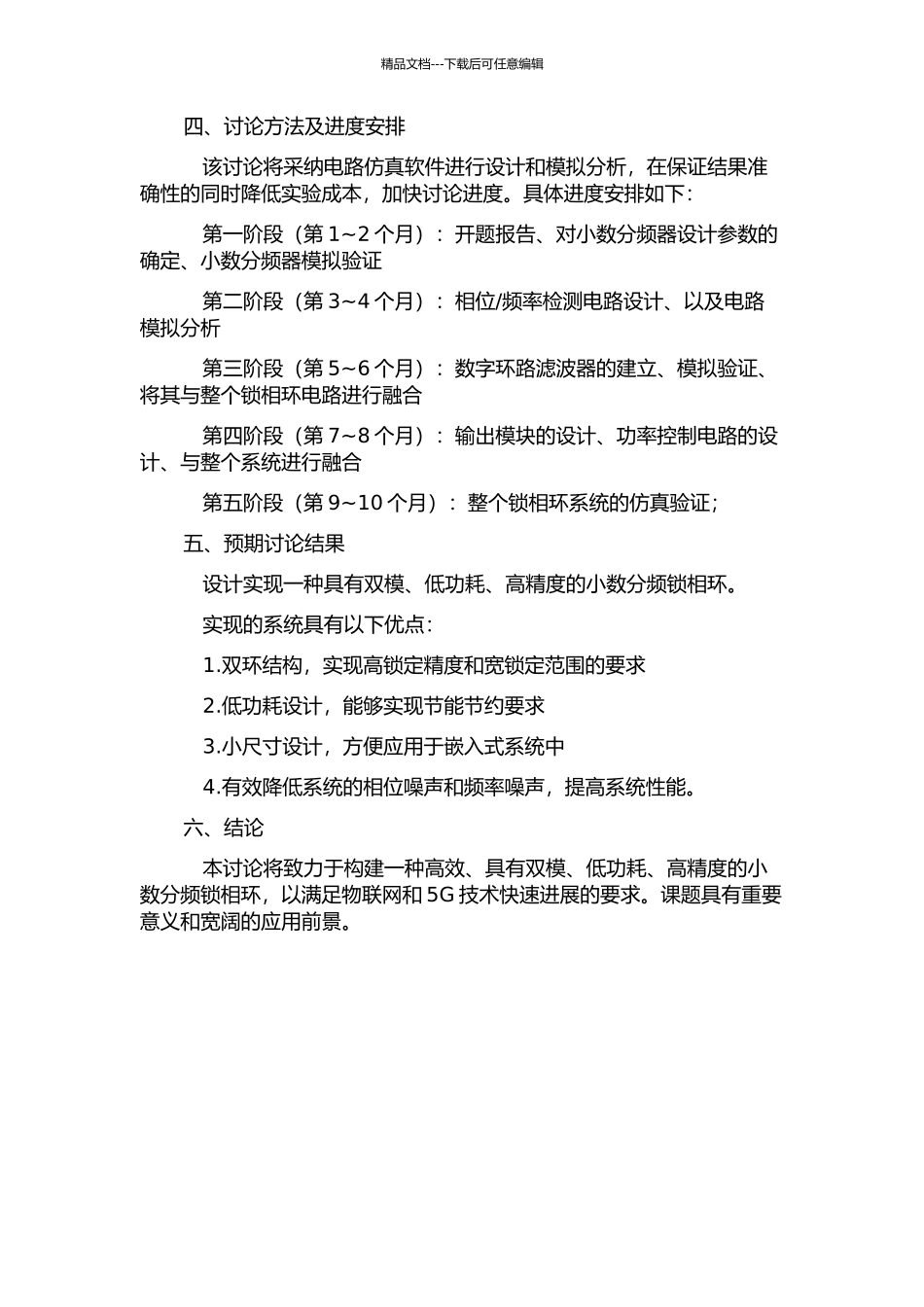

精品文档---下载后可任意编辑低功耗双模小数分频锁相环的讨论与设计开题报告一、选题背景及讨论意义 锁相环（PLL）是一种广泛应用于通信、嵌入式系统、信号处理等领域的电路。其中，小数分频锁相环（Fractional-N PLL）以其更高的锁定精度和更宽的锁定范围成为了讨论热点。随着物联网和 5G 技术的进展，低功耗的、小尺寸的 PLL 也备受关注。本课题旨在设计一种低功耗双模小数分频锁相环，以满足高精度锁定要求及节能要求。二、国内外讨论现状 目前，已有许多针对小数分频锁相环进行的讨论。针对锁相环的锁定精度和锁定范围问题，学者们一直在探究新的解决方案。例如，基于数控振荡器（DDS）的技术、分数二次锁相环（Fractional -N Second-order Phase Locked Loop）等。同时，针对低功耗设计，深度睡眠模式、工作电压调整等技术也被广泛应用。在具体电路实现上，全数字锁相环和混合模拟/数字锁相环等设计也得到广泛讨论。三、讨论内容及方案 本文将重点探讨双模小数分频锁相环的设计，将实现基于 36MHz和 125MHz 的双环结构。具体内容包括： 1.设计并优化小数分频器 基于 2~10 分频的小数分频器，我们将对其进行细致的设计和模拟分析，优化设计参数，提高小数分频器的工作效率。 2.设计并实现相位/频率检测电路 该电路将对输入信号进行相位和频率检测，以实现基于微小误差的锁定，同时避开出现明显的相位错误。 3.设计低功耗数字环路滤波器 将利用数字滤波器实现循环移位寄存器结合低通滤波器的结构，实现低功耗和高性能的数字环路滤波器，以提高整体系统的稳定性和精度。 4.设计输出模块及功率控制电路 输出模块将实现锁相环信号的输出，功率控制电路则需要实现低功耗和高输出精度的平衡。精品文档---下载后可任意编辑四、讨论方法及进度安排 该讨论将采纳电路仿真软件进行设计和模拟分析，在保证结果准确性的同时降低实验成本，加快讨论进度。具体进度安排如下： 第一阶段（第 1~2 个月）：开题报告、对小数分频器设计参数的确定、小数分频器模拟验证 第二阶段（第 3~4 个月）：相位/频率检测电路设计、以及电路模拟分析 第三阶段（第 5~6 个月）：数字环路滤波器的建立、模拟验证、将其与整个锁相环电路进行融合 第四阶段（第 7~8 个月）：输出模块的设计、功率控制电路的设计、与整个系统进行融合 第五阶段（第 9~10 个月）：整个锁相环系统的仿真验证；五、预期讨论结果 设计实现一种具有双模、低...
