低功耗射频收发芯片中电源管理单元的研究与设计的开题报告

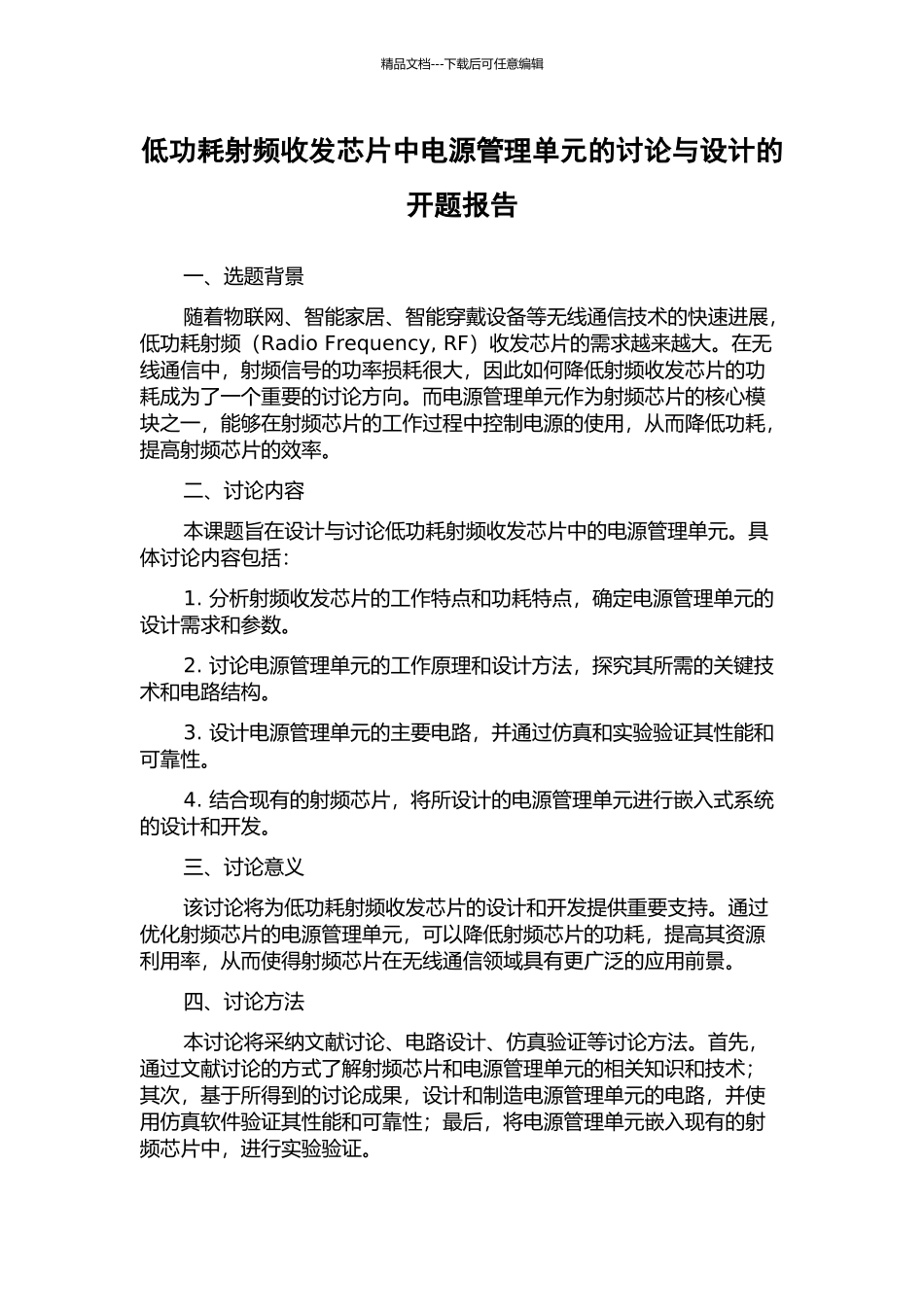

低功耗射频收发芯片中电源管理单元的研究与设计的开题报告_第1页
1/2

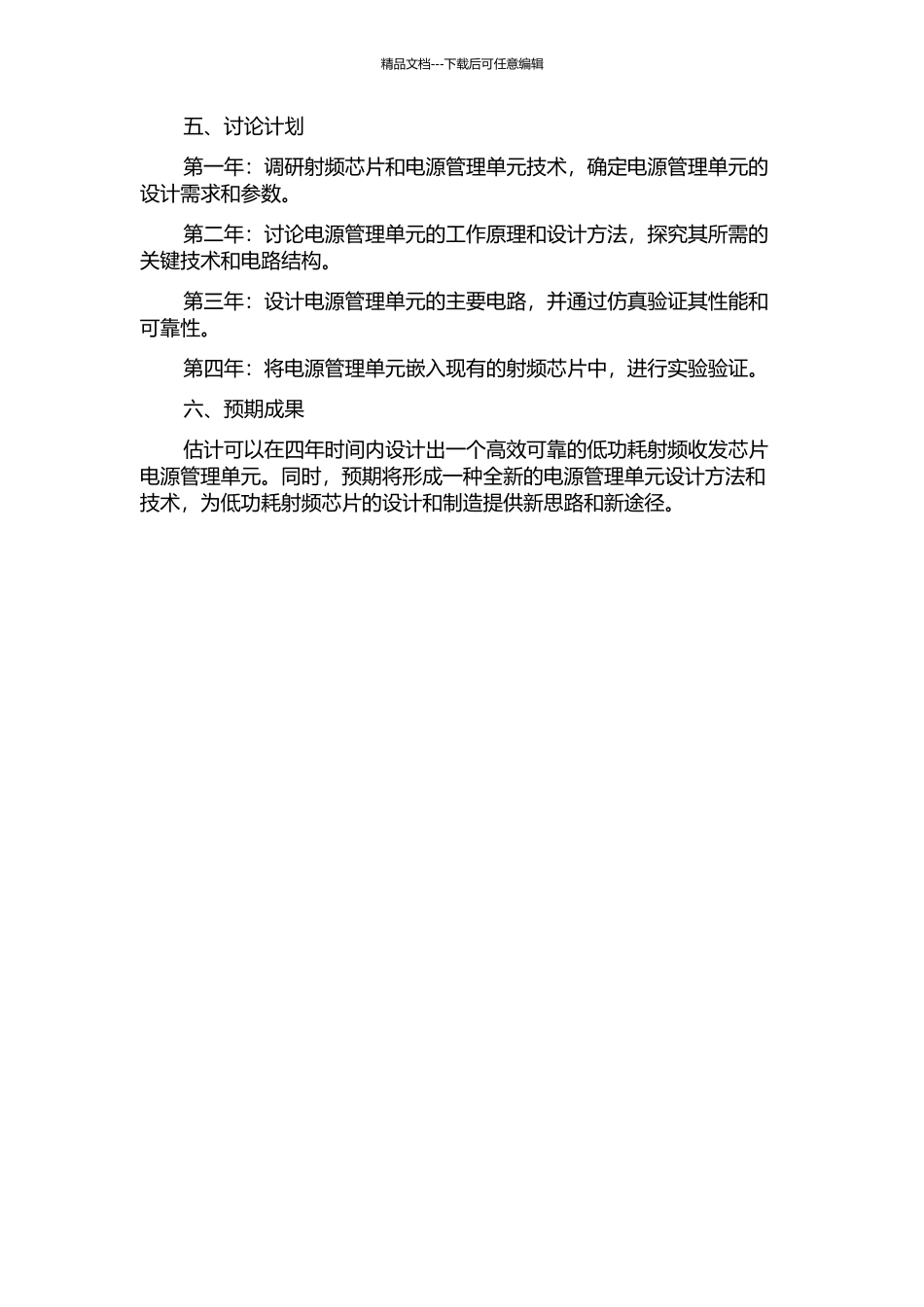

低功耗射频收发芯片中电源管理单元的研究与设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑低功耗射频收发芯片中电源管理单元的讨论与设计的开题报告一、选题背景随着物联网、智能家居、智能穿戴设备等无线通信技术的快速进展,低功耗射频(Radio Frequency, RF)收发芯片的需求越来越大。在无线通信中,射频信号的功率损耗很大,因此如何降低射频收发芯片的功耗成为了一个重要的讨论方向。而电源管理单元作为射频芯片的核心模块之一,能够在射频芯片的工作过程中控制电源的使用,从而降低功耗,提高射频芯片的效率。二、讨论内容本课题旨在设计与讨论低功耗射频收发芯片中的电源管理单元。具体讨论内容包括:1. 分析射频收发芯片的工作特点和功耗特点,确定电源管理单元的设计需求和参数。2. 讨论电源管理单元的工作原理和设计方法,探究其所需的关键技术和电路结构。3. 设计电源管理单元的主要电路,并通过仿真和实验验证其性能和可靠性。4. 结合现有的射频芯片,将所设计的电源管理单元进行嵌入式系统的设计和开发。三、讨论意义该讨论将为低功耗射频收发芯片的设计和开发提供重要支持。通过优化射频芯片的电源管理单元,可以降低射频芯片的功耗,提高其资源利用率,从而使得射频芯片在无线通信领域具有更广泛的应用前景。四、讨论方法本讨论将采纳文献讨论、电路设计、仿真验证等讨论方法。首先,通过文献讨论的方式了解射频芯片和电源管理单元的相关知识和技术;其次,基于所得到的讨论成果,设计和制造电源管理单元的电路,并使用仿真软件验证其性能和可靠性;最后,将电源管理单元嵌入现有的射频芯片中,进行实验验证。精品文档---下载后可任意编辑五、讨论计划第一年:调研射频芯片和电源管理单元技术,确定电源管理单元的设计需求和参数。第二年:讨论电源管理单元的工作原理和设计方法,探究其所需的关键技术和电路结构。第三年:设计电源管理单元的主要电路,并通过仿真验证其性能和可靠性。第四年:将电源管理单元嵌入现有的射频芯片中,进行实验验证。六、预期成果估计可以在四年时间内设计出一个高效可靠的低功耗射频收发芯片电源管理单元。同时,预期将形成一种全新的电源管理单元设计方法和技术,为低功耗射频芯片的设计和制造提供新思路和新途径。
