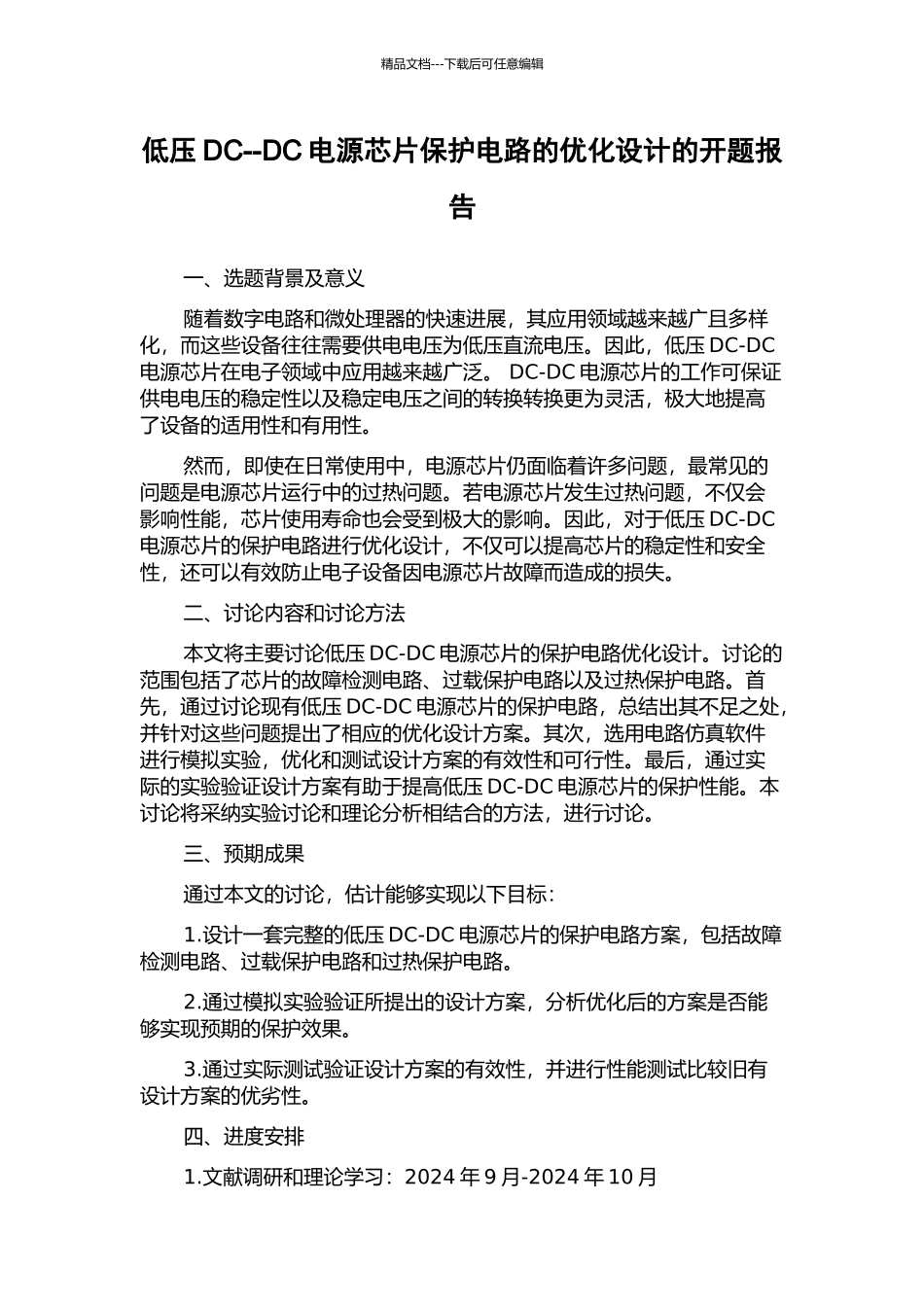

精品文档---下载后可任意编辑低压 DC--DC 电源芯片保护电路的优化设计的开题报告一、选题背景及意义随着数字电路和微处理器的快速进展，其应用领域越来越广且多样化，而这些设备往往需要供电电压为低压直流电压。因此，低压 DC-DC电源芯片在电子领域中应用越来越广泛。 DC-DC 电源芯片的工作可保证供电电压的稳定性以及稳定电压之间的转换转换更为灵活，极大地提高了设备的适用性和有用性。然而，即使在日常使用中，电源芯片仍面临着许多问题，最常见的问题是电源芯片运行中的过热问题。若电源芯片发生过热问题，不仅会影响性能，芯片使用寿命也会受到极大的影响。因此，对于低压 DC-DC电源芯片的保护电路进行优化设计，不仅可以提高芯片的稳定性和安全性，还可以有效防止电子设备因电源芯片故障而造成的损失。二、讨论内容和讨论方法本文将主要讨论低压 DC-DC 电源芯片的保护电路优化设计。讨论的范围包括了芯片的故障检测电路、过载保护电路以及过热保护电路。首先，通过讨论现有低压 DC-DC 电源芯片的保护电路，总结出其不足之处，并针对这些问题提出了相应的优化设计方案。其次，选用电路仿真软件进行模拟实验，优化和测试设计方案的有效性和可行性。最后，通过实际的实验验证设计方案有助于提高低压 DC-DC 电源芯片的保护性能。本讨论将采纳实验讨论和理论分析相结合的方法，进行讨论。三、预期成果通过本文的讨论，估计能够实现以下目标：1.设计一套完整的低压 DC-DC 电源芯片的保护电路方案，包括故障检测电路、过载保护电路和过热保护电路。2.通过模拟实验验证所提出的设计方案，分析优化后的方案是否能够实现预期的保护效果。3.通过实际测试验证设计方案的有效性，并进行性能测试比较旧有设计方案的优劣性。四、进度安排1.文献调研和理论学习：2024 年 9 月-2024 年 10 月精品文档---下载后可任意编辑2.设计方案优化和电路仿真：2024 年 11 月-2024 年 1 月3.参照仿真结果，完善设计方案并进行实际实验：2024 年 2月--2024 年 6 月4.数据分析和制作论文：2024 年 7 月-2024 年 9 月5.论文完成并提交：2024 年 10 月
