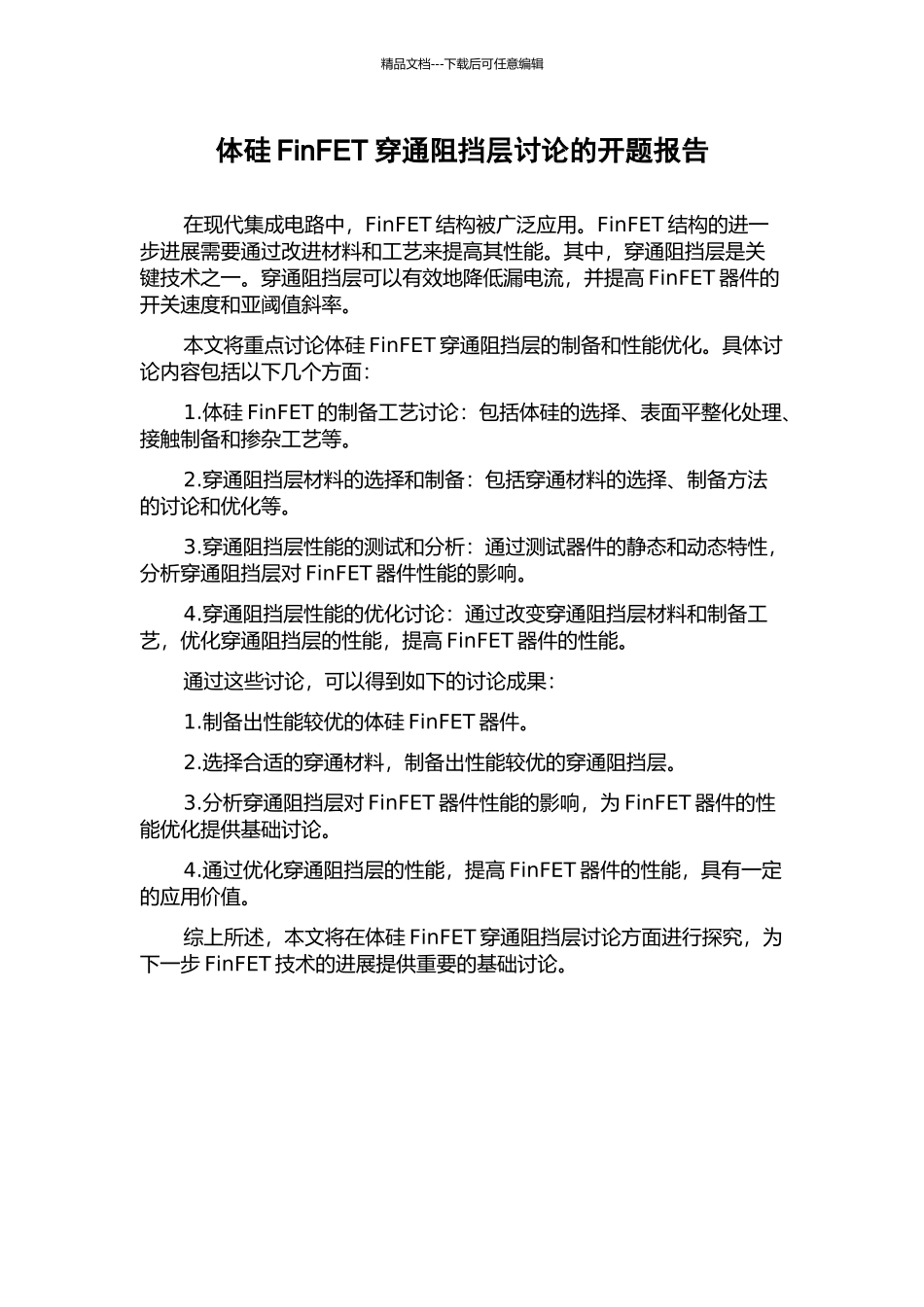

体硅FinFET穿通阻挡层研究的开题报告

精品文档---下载后可任意编辑体硅 FinFET 穿通阻挡层讨论的开题报告在现代集成电路中，FinFET 结构被广泛应用。FinFET 结构的进一步进展需要通过改进材料和工艺来提高其性能。其中，穿通阻挡层是关键技术之一。穿通阻挡层可以有效地降低漏电流，并提高 FinFET 器件的开关速度和亚阈值斜率。本文将重点讨论体硅 FinFET 穿通阻挡层的制备和性能优化。具体讨论内容包括以下几个方面：1.体硅 FinFET 的制备工艺讨论：包括体硅的选择、表面平整化处理、接触制备和掺杂工艺等。2.穿通阻挡层材料的选择和制备：包括穿通材料的选择、制备方法的讨论和优化等。3.穿通阻挡层性能的测试和分析：通过测试器件的静态和动态特性，分析穿通阻挡层对 FinFET 器件性能的影响。4.穿通阻挡层性能的优化讨论：通过改变穿通阻挡层材料和制备工艺，优化穿通阻挡层的性能，提高 FinFET 器件的性能。通过这些讨论，可以得到如下的讨论成果：1.制备出性能较优的体硅 FinFET 器件。2.选择合适的穿通材料，制备出性能较优的穿通阻挡层。3.分析穿通阻挡层对 FinFET 器件性能的影响，为 FinFET 器件的性能优化提供基础讨论。4.通过优化穿通阻挡层的性能，提高 FinFET 器件的性能，具有一定的应用价值。综上所述，本文将在体硅 FinFET 穿通阻挡层讨论方面进行探究，为下一步 FinFET 技术的进展提供重要的基础讨论。
