8#楼公共部位精装修工程施工组织设计VIP免费

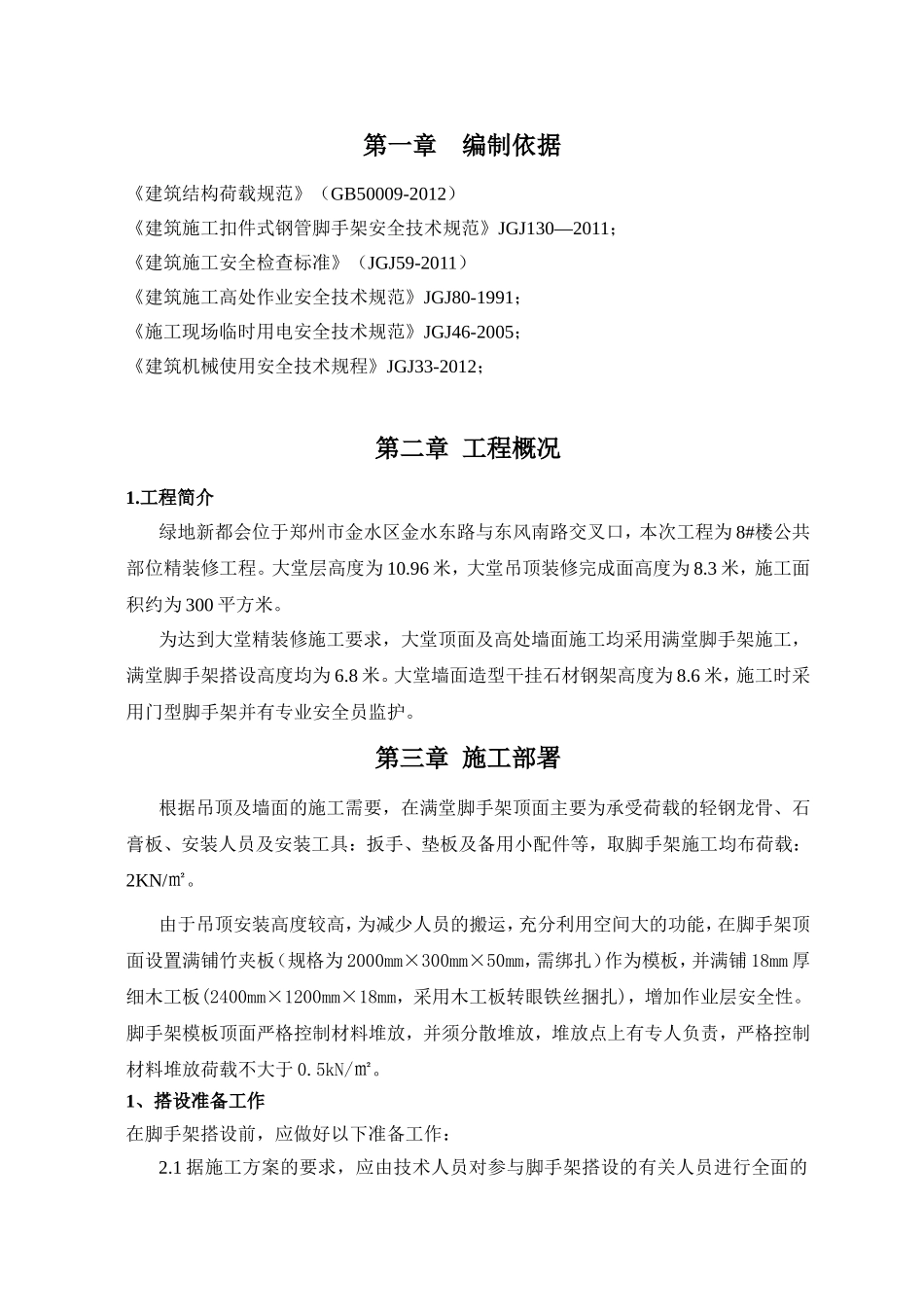

目录第一章编制依据..........................................................................2第二章工程概况...........................................................................2第三章施工部署....................................................................…..2第四章构造要求及技术措施.....................................................3第五章脚手架的搭设及拆除施工工艺.....................................5第六章安全施工技术措施…………………………………..…7第七章脚手架工程事故应急预案……………………………..8第八章稳定承载计算…………………………………..….….11第一章编制依据《建筑结构荷载规范》（GB50009-2012）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011；《建筑施工安全检查标准》（JGJ59-2011）《建筑施工高处作业安全技术规范》JGJ80-1991；《施工现场临时用电安全技术规范》JGJ46-2005；《建筑机械使用安全技术规程》JGJ33-2012；第二章工程概况1.工程简介绿地新都会位于郑州市金水区金水东路与东风南路交叉口，本次工程为8#楼公共部位精装修工程。大堂层高度为10.96米，大堂吊顶装修完成面高度为8.3米，施工面积约为300平方米。为达到大堂精装修施工要求，大堂顶面及高处墙面施工均采用满堂脚手架施工，满堂脚手架搭设高度均为6.8米。大堂墙面造型干挂石材钢架高度为8.6米，施工时采用门型脚手架并有专业安全员监护。第三章施工部署根据吊顶及墙面的施工需要，在满堂脚手架顶面主要为承受荷载的轻钢龙骨、石膏板、安装人员及安装工具：扳手、垫板及备用小配件等，取脚手架施工均布荷载：2KN/㎡。由于吊顶安装高度较高，为减少人员的搬运，充分利用空间大的功能，在脚手架顶面设置满铺竹夹板（规格为2000mm×300mm×50mm，需绑扎）作为模板，并满铺18mm厚细木工板(2400mm×1200mm×18mm，采用木工板转眼铁丝捆扎)，增加作业层安全性。脚手架模板顶面严格控制材料堆放，并须分散堆放，堆放点上有专人负责，严格控制材料堆放荷载不大于0.5kN/㎡。1、搭设准备工作在脚手架搭设前，应做好以下准备工作：2.1据施工方案的要求，应由技术人员对参与脚手架搭设的有关人员进行全面的技术交底。2.2应对搭设用的钢管、扣件、18mm厚细木工板、竹夹板等进行检查验收，经检验合格的构配件应按品种、规格分类堆放整齐。2.3清除地面杂物，保证具备搭设条件。2.设计总体思路结合本工程结构形式、实际施工特点，大堂内搭设落地式、扣件式满堂钢管脚手架。既用于装修吊顶施工，同时可以对高处墙面施工作业。根据吊顶、墙面安装方案，采用扣件式满堂钢管脚手架作为操作平台，并根据石膏板完成面高度搭设。大堂吊顶设计高度为8300mm，预留出吊顶安装空间预留空间为1700mm，脚手架的最高搭设高度为6800mm，顶面模板满铺，脚手架外围立面均设置剪刀撑。脚手架钢管考虑目前市场上的质量情况，决定选用规格Φ48×3.0Q235A。依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011规定的取值通过计算确定立杆主体间距为1200mm×1200mm，水平杆步距为1200mm。脚手架搭设顶面宽度符合平面布置图要求，以满足吊顶安装支承特点。第一步根据现场实际需要立杆高度为6800mm，我们将立杆用5000mm十1800mm组合和1800mm十5000mm组合，交叉错开作立杆，即相邻立杆的接头不在同一个平面上，确保其稳固性。第二步为确定立杆位置，按照大堂平面布置图，由于大堂为不规则图形。东大堂立杆位置先由大堂西侧距墙300mm按间距1200mm向外排列，南大堂立杆位置按间距1200mm先由大堂的北侧排列距墙300mm作为起点线，排列过程中结构柱四周立杆位置距离结构柱尺寸均为300mm，然后再往外墙一侧排列，距离外墙尺寸大于1200mm+200mm的增加一根立杆，同时调整增加的立杆与相邻立杆的尺寸，使相邻的立杆距离保持一致。结构柱1（后附图）距墙只有390mm，采用立杆上挑横杆并铺竹脚板，竹脚板采用铁丝固定。然后根据排列好的立杆，步距为1200mm依次排列，保证最上一段步距不大于1200mm。第三步为中间剩余部分脚手架的搭设及外围周边剪刀撑设置，剪刀撑与地...
