保护整定实例

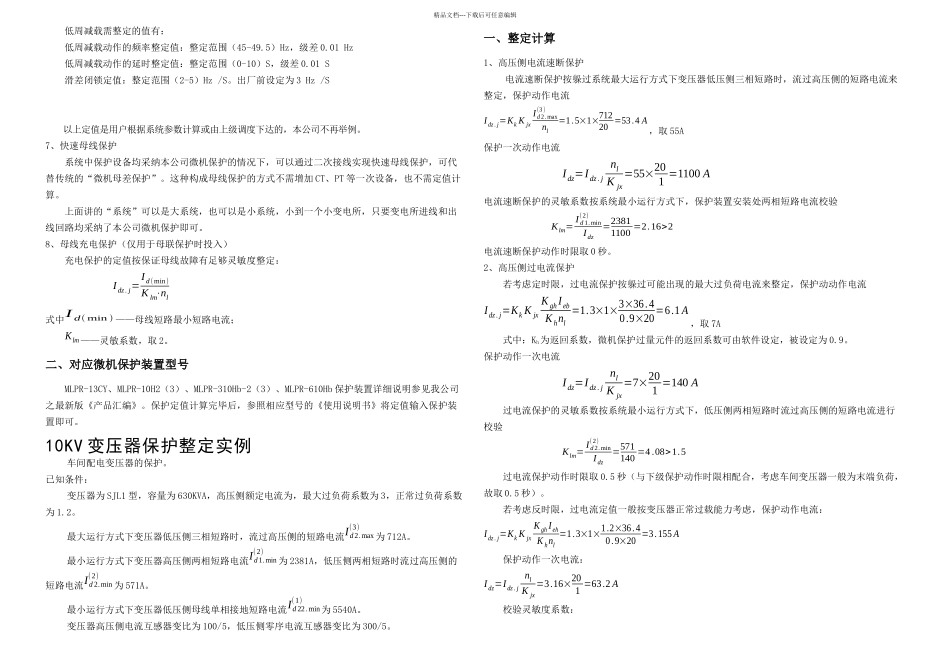

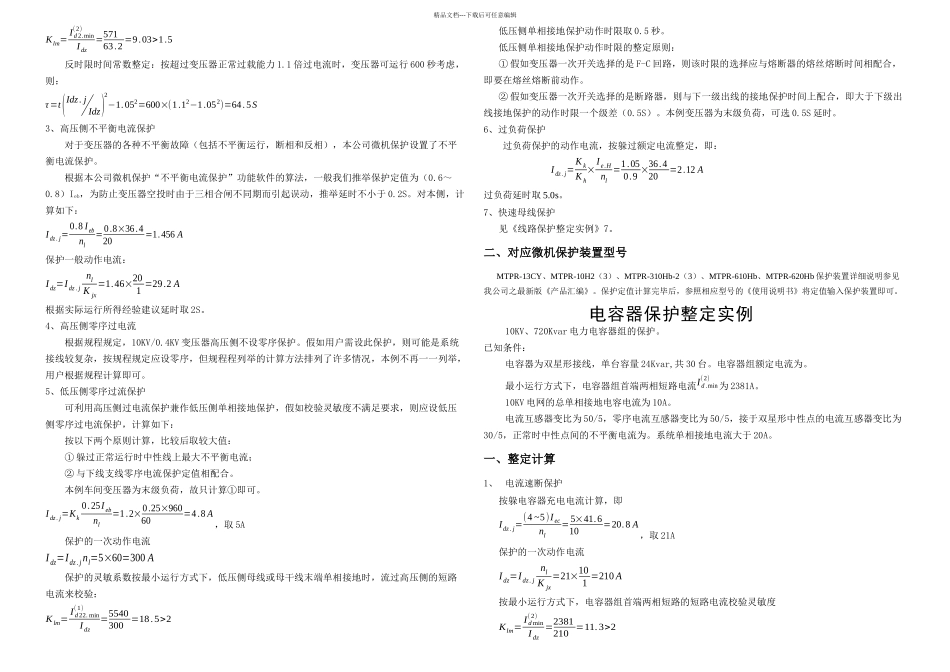

降压变电所引出 10KV 电缆线路,线路接线如下图所示:已知条件:最大运行方式下,降压变电所母线三相短路电流I d 1.max(3)为 5500A,配电所母线三相短路电流I d 2.max(3)为 5130A，配电变压器低压侧三相短路时流过高压侧的电流I d3.max(3)为 820A。最小运行方式下,降压变电所母线两相短路电流I d 1.min(2)为 3966A,配电所母线两相短路电流I d 2.min(2)为 3741A，配电变压器低压侧两相短路时流过高压侧的电流I d3.min(2)为 689A。电动机起动时的线路过负荷电流I gh 为 350A，10KV 电网单相接地时最小电容电流为 15A，10KV 电缆线路最大非故障接地时线路的电容电流为。系统中性点不接地。电流互感器变比为 300/5，零序电流互感器变比为 50/5。一、整定计算（计算断路器 DL1 的保护定值）1、瞬时电流速断保护瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流I dz. j=Kk K jxI d 2 .max(3 )nl=1.3×1×513060=111 A，取 110A保护装置一次动作电流I dz=I dz. jnlK jx=110×601 =6600 A灵敏系数按最小运行方式下线路始端两相短路电流来校验：Klm= I d 1.min(2)I dz=39666600 =0.601<2由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。2、限时电流速断保护限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流I dz. j=Kk K jxI d 3 .max(3 )nl=1.3×1×82060 =17.8 A，取 20A保护装置一次动作电流I dz=I dz. jnlK jx=20×601 =1200 A灵敏系数按最小运行方式下线路始端两相短路电流来校验：Klm= I d 1.min(2)I dz=39661200 =3.3>2限时电流速断保护动作时间取秒。（按 DL2 断路器速断限时 0 秒考虑，否则延时应为：t1=t2+Δt）3、过电流保护过电流保护按躲过线路的过负荷电流来整定，则保护动作电流I dz. j=Kk K jxIghK hnl=1.2×1×3500.9×60=7.8 A，取 8A式中：Kn为返回系数，微机保护的过量元件返回系数可由软件设定，一般设定为 0.9。过电流保护一次动作电流I dz=I dz. jnlK jx=8×601 =480 A保护的灵敏系数按最小运行方式下线路末端两相短路电流来校验在线路末端发生短路时,灵敏系数为Klm= I d 2.min(2)I dz=3741480 =7.8>2在配电变压器低压侧发生短路时,灵敏系数为Klm= I d 3.min(2)I dz=689480 =1.44>1.2保护动作延时应考虑与下级保护的时限配合，t1=...
