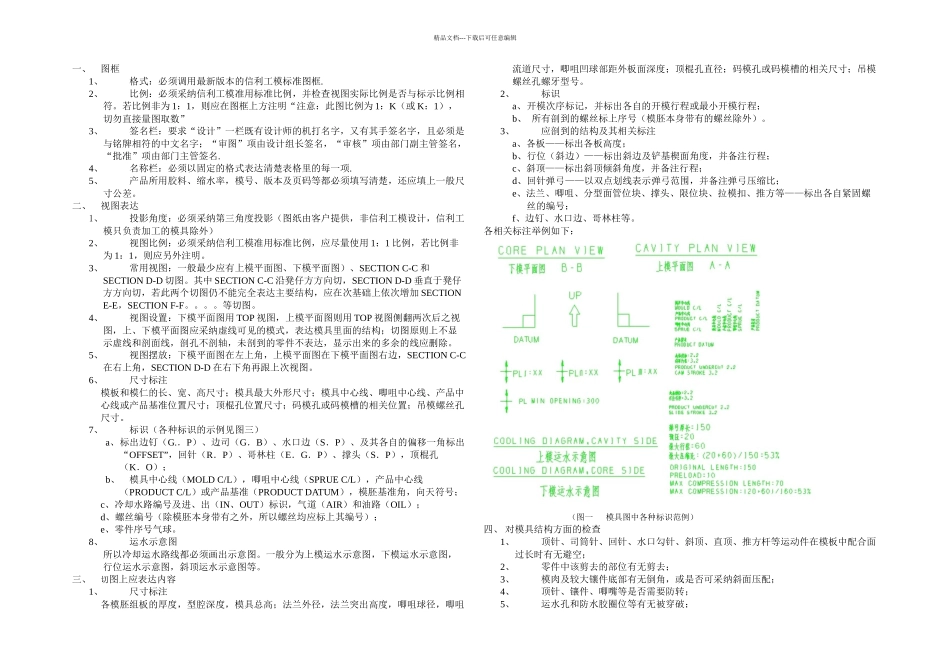

信利工模模具装配图的标准化要求

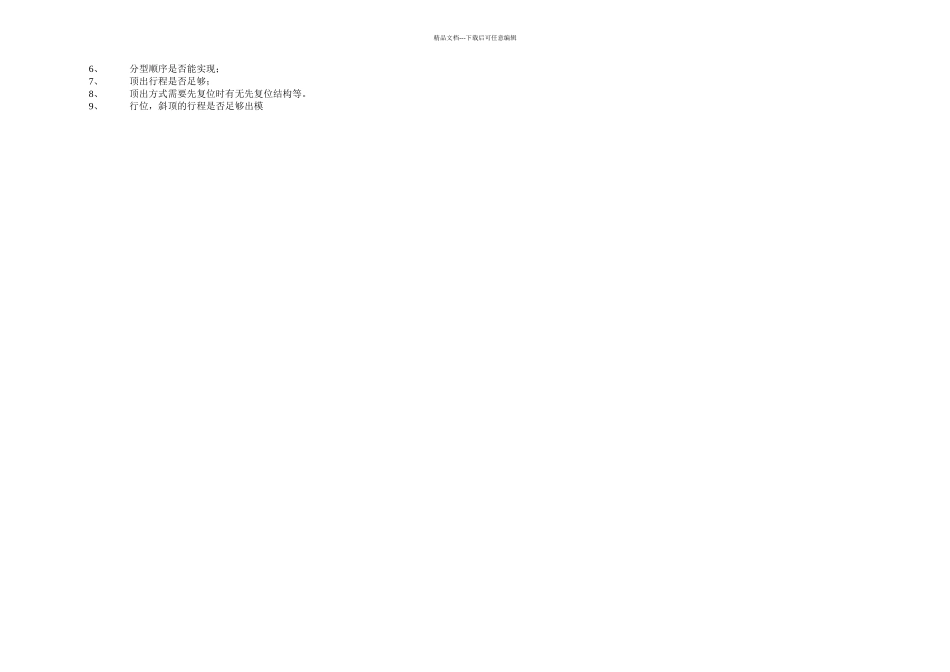

精品文档---下载后可任意编辑一、图框1、格式：必须调用最新版本的信利工模标准图框.2、比例：必须采纳信利工模准用标准比例，并检查视图实际比例是否与标示比例相符。若比例非为 1：1，则应在图框上方注明“注意：此图比例为 1：K（或 K：1），切勿直接量图取数”3、签名栏：要求“设计”一栏既有设计师的机打名字，又有其手签名字，且必须是与铭牌相符的中文名字；“审图”项由设计组长签名，“审核”项由部门副主管签名，“批准”项由部门主管签名.4、名称栏：必须以固定的格式表达清楚表格里的每一项. 5、产品所用胶料、缩水率，模号、版本及页码等都必须填写清楚，还应填上一般尺寸公差。二、视图表达1、投影角度：必须采纳第三角度投影（图纸由客户提供，非信利工模设计，信利工模只负责加工的模具除外）2、视图比例：必须采纳信利工模准用标准比例，应尽量使用 1：1 比例，若比例非为 1：1，则应另外注明。3、常用视图：一般最少应有上模平面图、下模平面图）、SECTION C-C 和SECTION D-D 切图。其中 SECTION C-C 沿凳仔方方向切，SECTION D-D 垂直于凳仔方方向切，若此两个切图仍不能完全表达主要结构，应在次基础上依次增加 SECTION E-E，SECTION F-F。。。。等切图。4、视图设置：下模平面图用 TOP 视图，上模平面图则用 TOP 视图侧翻两次后之视图，上、下模平面图应采纳虚线可见的模式，表达模具里面的结构；切图原则上不显示虚线和剖面线，剖孔不剖轴，未剖到的零件不表达，显示出来的多余的线应删除。5、视图摆放：下模平面图在左上角，上模平面图在下模平面图右边，SECTION C-C在右上角，SECTION D-D 在右下角再跟上次视图。6、尺寸标注模板和模仁的长、宽、高尺寸；模具最大外形尺寸；模具中心线、唧咀中心线、产品中心线或产品基准位置尺寸；顶棍孔位置尺寸；码模孔或码模槽的相关位置；吊模螺丝孔尺寸。7、标识（各种标识的示例见图三）a、标出边钉（G.．P）、边司（G．B）、水口边（S．P）、及其各自的偏移一角标出“OFFSET”，回针（R．P）、哥林柱（E．G．P）、撑头（S．P），顶棍孔（K．O）；b、模具中心线（MOLD C/L），唧咀中心线（SPRUE C/L），产品中心线（PRODUCT C/L）或产品基准（PRODUCT DATUM），模胚基准角，向天符号；c、冷却水路编号及进、出（IN、OUT）标识，气道（AIR）和油路（OIL）；d、螺丝编号（除模胚本身带有之外，所以螺丝均应标上其编号）；e、零件序号气球。8、运水示...
