储油罐液位温实时检测

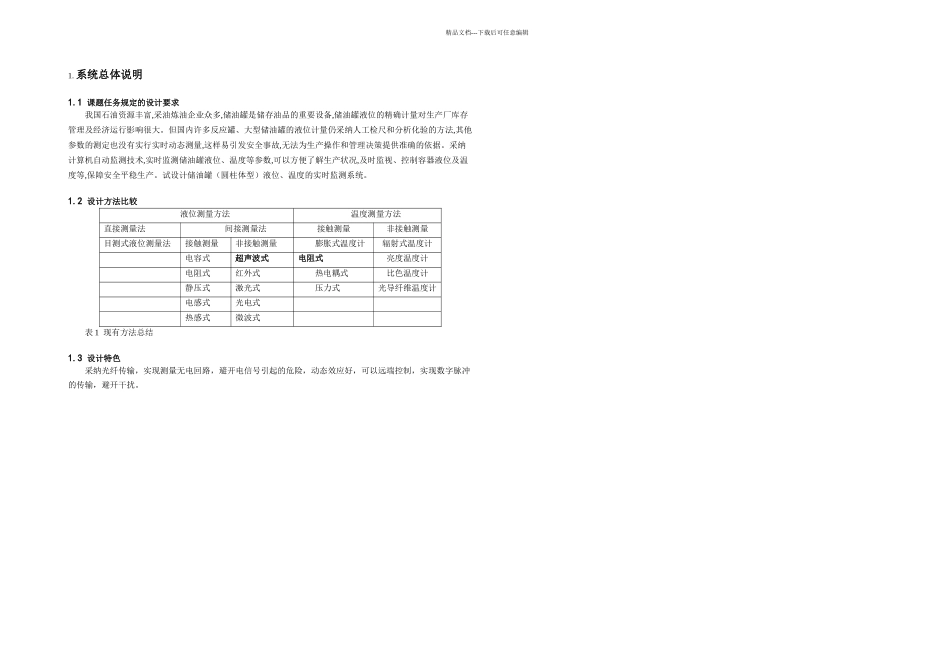

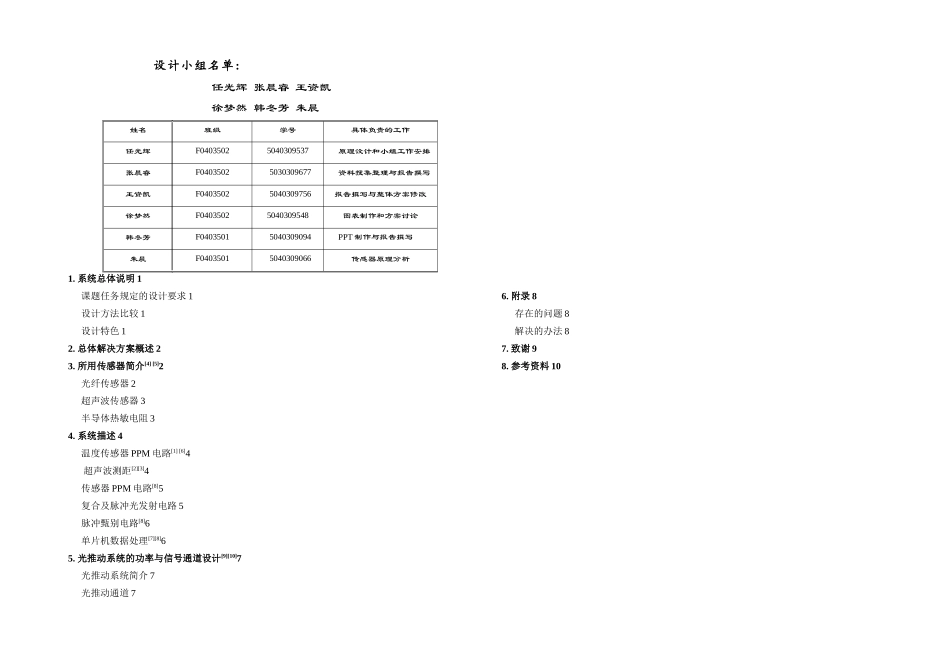

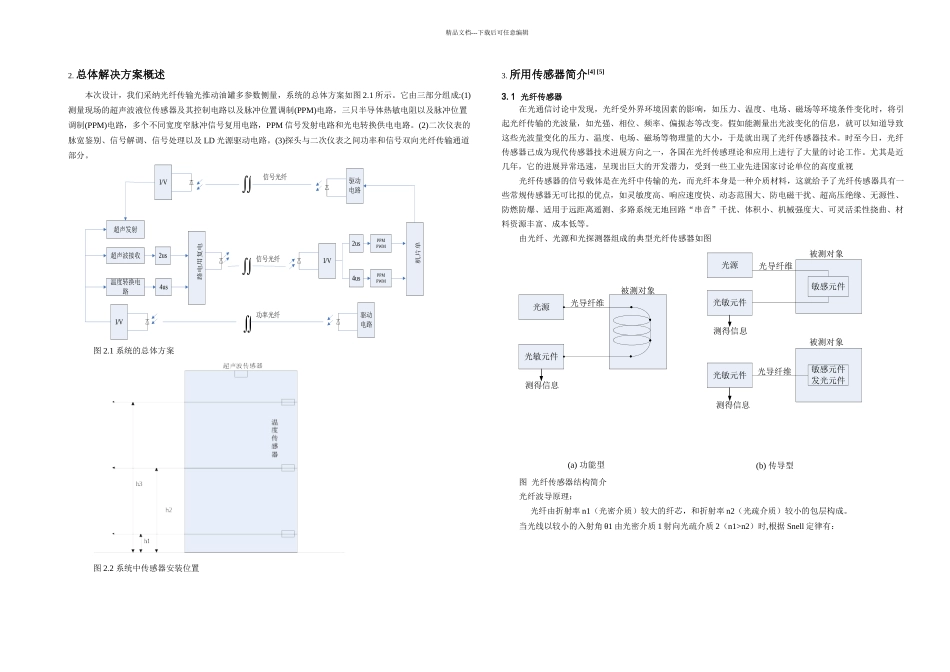

设计小组名单:任光辉 张晨睿 王资凯 徐梦然 韩冬芳 朱晨姓名班级学号具体负责的工作任光辉F04035025040309537原理设计和小组工作安排张晨睿F04035025030309677资料搜集整理与报告撰写王资凯F04035025040309756报告撰写与整体方案修改徐梦然F04035025040309548图表制作和方案讨论韩冬芳F04035015040309094PPT 制作与报告撰写朱晨F04035015040309066传感器原理分析1. 系统总体说明 1 课题任务规定的设计要求 1 设计方法比较 1 设计特色 12. 总体解决方案概述 23. 所用传感器简介[4] [5]2 光纤传感器 2 超声波传感器 3 半导体热敏电阻 34. 系统描述 4 温度传感器 PPM 电路[1] [6]4 超声波测距[2][3]4 传感器 PPM 电路[8]5 复合及脉冲光发射电路 5 脉冲甄别电路[8]6 单片机数据处理[7][8]65. 光推动系统的功率与信号通道设计[9][10]7 光推动系统简介 7 光推动通道 76. 附录 8 存在的问题 8 解决的办法 87. 致谢 98. 参考资料 10精品文档---下载后可任意编辑1. 系统总体说明1.1 课题任务规定的设计要求我国石油资源丰富,采油炼油企业众多,储油罐是储存油品的重要设备,储油罐液位的精确计量对生产厂库存管理及经济运行影响很大。但国内许多反应罐、大型储油罐的液位计量仍采纳人工检尺和分析化验的方法,其他参数的测定也没有实行实时动态测量,这样易引发安全事故,无法为生产操作和管理决策提供准确的依据。采纳计算机自动监测技术,实时监测储油罐液位、温度等参数,可以方便了解生产状况,及时监视、控制容器液位及温度等,保障安全平稳生产。试设计储油罐（圆柱体型）液位、温度的实时监测系统。1.2 设计方法比较液位测量方法温度测量方法直接测量法间接测量法接触测量非接触测量目测式液位测量法接触测量非接触测量膨胀式温度计辐射式温度计电容式超声波式电阻式亮度温度计电阻式红外式热电耦式比色温度计静压式激光式压力式光导纤维温度计电感式光电式热感式微波式表 1 现有方法总结1.3 设计特色采纳光纤传输，实现测量无电回路，避开电信号引起的危险，动态效应好，可以远端控制，实现数字脉冲的传输，避开干扰。精品文档---下载后可任意编辑2. 总体解决方案概述本次设计，我们采纳光纤传输光推动油罐多参数侧量，系统的总体方案如图 2.1 所示。它由三部分组成:(1)测量现场的超声波液位传感器及其控制电路以及脉冲位置调制(PPM)电路，三只半导体热敏电阻以及脉冲位置调制(PPM)电路，多个...
