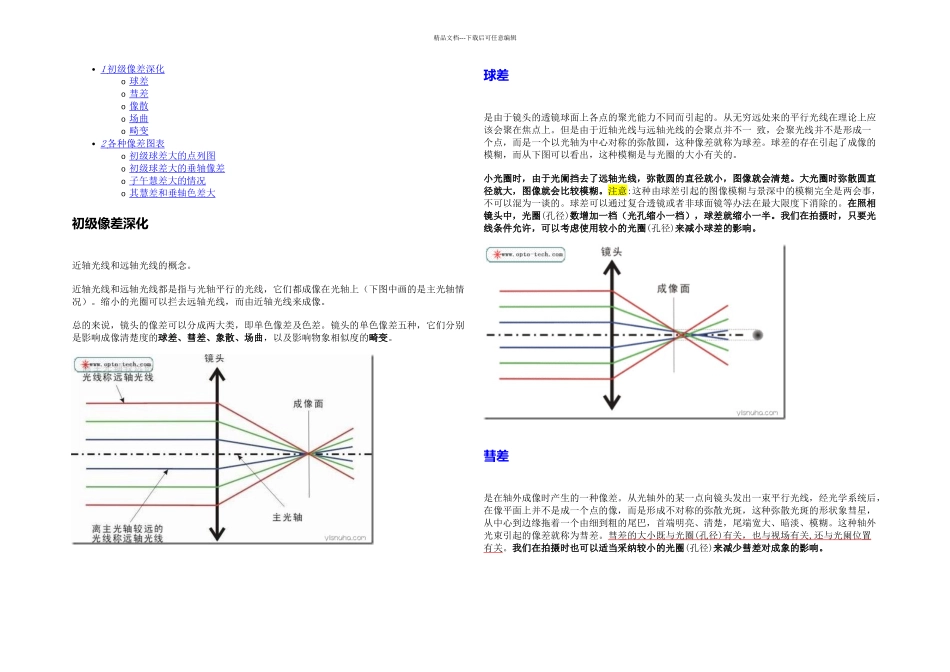

精品文档---下载后可任意编辑 1 初级像差深化 o 球差 o 彗差 o 像散 o 场曲 o 畸变 2 各种像差图表 o 初级球差大的点列图 o 初级球差大的垂轴像差 o 子午慧差大的情况 o 其慧差和垂轴色差大 初级像差深化近轴光线和远轴光线的概念。近轴光线和远轴光线都是指与光轴平行的光线,它们都成像在光轴上(下图中画的是主光轴情况)。缩小的光圈可以拦去远轴光线,而由近轴光线来成像。总的来说,镜头的像差可以分成两大类,即单色像差及色差。镜头的单色像差五种,它们分别是影响成像清楚度的球差、彗差、象散、场曲,以及影响物象相似度的畸变。球差是由于镜头的透镜球面上各点的聚光能力不同而引起的。从无穷远处来的平行光线在理论上应该会聚在焦点上。但是由于近轴光线与远轴光线的会聚点并不一 致,会聚光线并不是形成一个点,而是一个以光轴为中心对称的弥散圆,这种像差就称为球差。球差的存在引起了成像的模糊,而从下图可以看出,这种模糊是与光圈的大小有关的。小光圈时,由于光阑挡去了远轴光线,弥散圆的直径就小,图像就会清楚。大光圈时弥散圆直径就大,图像就会比较模糊。注意:这种由球差引起的图像模糊与景深中的模糊完全是两会事,不可以混为一谈的。球差可以通过复合透镜或者非球面镜等办法在最大限度下消除的。在照相镜头中,光圈(孔径)数增加一档(光孔缩小一档),球差就缩小一半。我们在拍摄时,只要光线条件允许,可以考虑使用较小的光圈(孔径)来减小球差的影响。彗差是在轴外成像时产生的一种像差。从光轴外的某一点向镜头发出一束平行光线,经光学系统后,在像平面上并不是成一个点的像,而是形成不对称的弥散光斑,这种弥散光斑的形状象彗星,从中心到边缘拖着一个由细到粗的尾巴,首端明亮、清楚,尾端宽大、暗淡、模糊。这种轴外光束引起的像差就称为彗差。彗差的大小既与光圈 ( 孔径 ) 有关,也与视场有关 , 还与光阑位置 有关。我们在拍摄时也可以适当采纳较小的光圈(孔径)来减少彗差对成象的影响。精品文档---下载后可任意编辑像散也是一种轴外像差。与彗差不同,像散仅仅与视场有关。由于轴外光束的不对称性,使得轴外点的子午细光束(即镜头的直径方向)的会聚点与弧矢细光束 (镜头的圆弧方向)的会聚点位置不同,这种现象称为像散。像散可以对比眼睛的散光来理解。带有散光的眼睛,实际上是在两个方向上的晶状体曲率不一致,造成 看到的点弥散成了一条短线。象散也使得轴外成...
