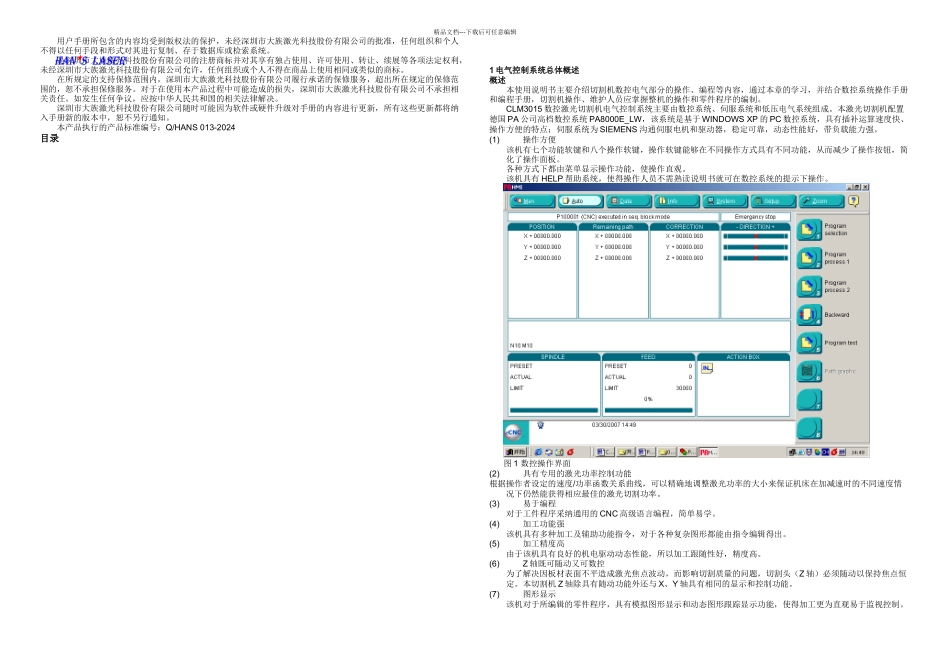

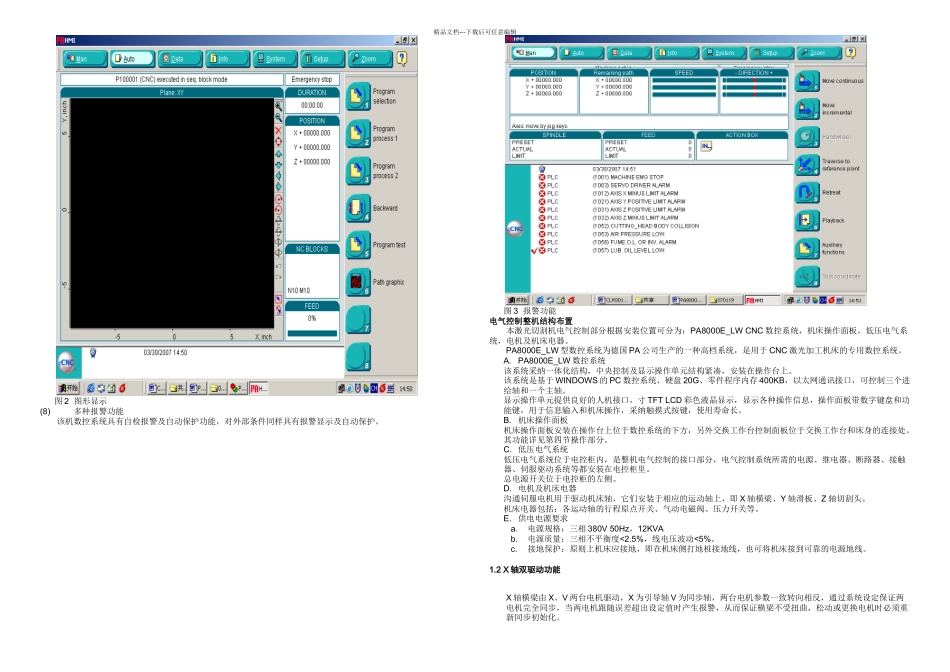

精品文档---下载后可任意编辑用户手册所包含的内容均受到版权法的保护，未经深圳市大族激光科技股份有限公司的批准，任何组织和个人不得以任何手段和形式对其进行复制、存于数据库或检索系统。是深圳市大族激光科技股份有限公司的注册商标并对其享有独占使用、许可使用、转让、续展等各项法定权利，未经深圳市大族激光科技股份有限公司允许，任何组织或个人不得在商品上使用相同或类似的商标。在所规定的支持保修范围内，深圳市大族激光科技股份有限公司履行承诺的保修服务，超出所在规定的保修范围的，恕不承担保修服务。对于在使用本产品过程中可能造成的损失，深圳市大族激光科技股份有限公司不承担相关责任。如发生任何争议，应按中华人民共和国的相关法律解决。深圳市大族激光科技股份有限公司随时可能因为软件或硬件升级对手册的内容进行更新，所有这些更新都将纳入手册新的版本中，恕不另行通知。本产品执行的产品标准编号：Q/HANS 013-2024目录1 电气控制系统总体概述概述本使用说明书主要介绍切割机数控电气部分的操作、编程等内容，通过本章的学习，并结合数控系统操作手册和编程手册，切割机操作、维护人员应掌握整机的操作和零件程序的编制。CLM3015 数控激光切割机电气控制系统主要由数控系统、伺服系统和低压电气系统组成。本激光切割机配置德国 PA 公司高档数控系统 PA8000E_LW，该系统是基于 WINDOWS XP 的 PC 数控系统，具有插补运算速度快、操作方便的特点；伺服系统为 SIEMENS 沟通伺服电机和驱动器，稳定可靠，动态性能好，带负载能力强。(1)操作方便该机有七个功能软键和八个操作软键，操作软键能够在不同操作方式具有不同功能，从而减少了操作按钮，简化了操作面板。各种方式下都由菜单显示操作功能，使操作直观。该机具有 HELP 帮助系统，使得操作人员不需熟读说明书就可在数控系统的提示下操作。图 1 数控操作界面(2)具有专用的激光功率控制功能根据操作者设定的速度/功率函数关系曲线，可以精确地调整激光功率的大小来保证机床在加减速时的不同速度情况下仍然能获得相应最佳的激光切割功率。(3)易于编程对于工件程序采纳通用的 CNC 高级语言编程，简单易学。(4)加工功能强该机具有多种加工及辅助功能指令，对于各种复杂图形都能由指令编辑得出。(5)加工精度高由于该机具有良好的机电驱动动态性能，所以加工跟随性好，精度高。(6)Z 轴既可随动又可数控为了解决因板材表面不平造成激光焦点波动，而影响...
