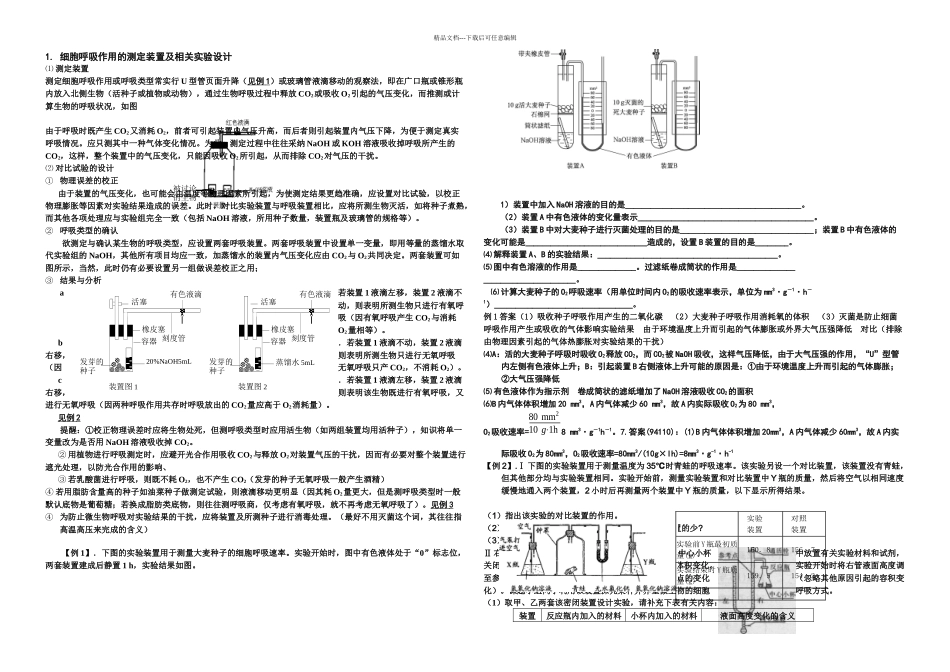

被讨论的生物活塞有色液滴橡皮塞刻度管容器20%NaOH5mL发芽的种子装置图 1活塞有色液滴橡皮塞刻度管容器蒸馏水 5mL发芽的种子装置图 2精品文档---下载后可任意编辑1
细胞呼吸作用的测定装置及相关实验设计⑴ 测定装置测定细胞呼吸作用或呼吸类型常实行 U 型管页面升降（见例 1 ）或玻璃管液滴移动的观察法，即在广口瓶或锥形瓶内放入北侧生物（活种子或植物或动物），通过生物呼吸过程中释放 CO2或吸收 O2引起的气压变化，而推测或计算生物的呼吸状况，如图由于呼吸时既产生 CO2又消耗 O2，前者可引起装置内气压升高，而后者则引起装置内气压下降，为便于测定真实呼吸情况
应只测其中一种气体变化情况
为此，测定过程中往往采纳 NaOH 或 KOH 溶液吸收掉呼吸所产生的CO2，这样，整个装置中的气压变化，只能因吸收 O2所引起，从而排除 CO2对气压的干扰
⑵ 对比试验的设计① 物理误差的校正由于装置的气压变化，也可能会由温度等物理因素所引起，为使测定结果更趋准确，应设置对比试验，以校正物理膨胀等因素对实验结果造成的误差
此时，对比实验装置与呼吸装置相比，应将所测生物灭活，如将种子煮熟，而其他各项处理应与实验组完全一致（包括 NaOH 溶液，所用种子数量，装置瓶及玻璃管的规格等）
② 呼吸类型的确认欲测定与确认某生物的呼吸类型，应设置两套呼吸装置
两套呼吸装置中设置单一变量，即用等量的蒸馏水取代实验组的 NaOH，其他所有项目均应一致，加蒸馏水的装置内气压变化应由 CO2与 O2共同决定
两套装置可如图所示，当然，此时仍有必要设置另一组做误差校正之用；③ 结果与分析a若装置 1 液滴左移，装置 2 液滴不动，则表明所测生物只进行有氧呼吸（因有氧呼吸产生 CO2与消耗O2量相等）
b．若装置 1 液滴不动，装置 2 液滴右移，则表明所测生物只进行无氧呼吸（因无氧呼吸只产 CO2
