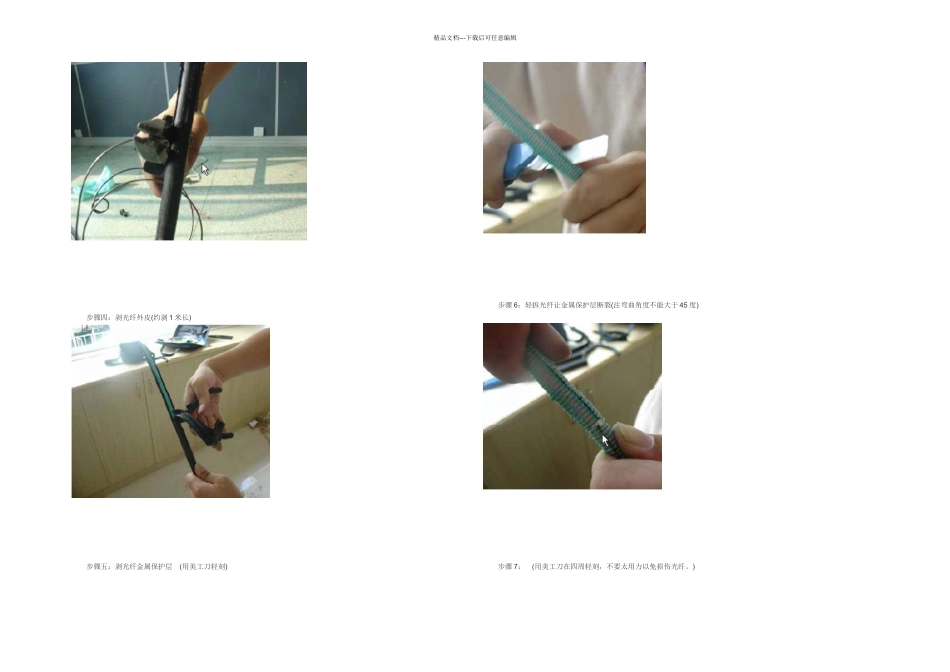

精品文档---下载后可任意编辑明白光纤熔接的道理 光纤熔接亲自做(全图)1、光纤熔接需用到的工具2.先将光纤穿过光纤收容箱3、光纤熔接的准备工作 步骤一：剥光纤加固钢丝 (约剥 1 米长) 步骤二：2 步骤叁：3精品文档---下载后可任意编辑 步骤四：剥光纤外皮(约剥 1 米长) 步骤五：剥光纤金属保护层 (用美工刀轻刻) 步骤 6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于 45 度) 步骤 7： (用美工刀在四周轻刻，不要太用力以免损伤光纤。)精品文档---下载后可任意编辑 步骤 8：轻拆光纤让塑胶保护管断裂(注弯曲角度不能大于 45 度) 步骤 9： 步骤十： 用较好纸巾沾酒精 步骤 11： 清洁每一小根光纤精品文档---下载后可任意编辑 步骤 12：套光纤热缩套管 下图是光纤热缩套管 步骤 13：剥光纤绝缘层 步骤 14：用沾酒精纸巾将光纤擦试洁净精品文档---下载后可任意编辑 步骤 15：用光纤切割器斩切光纤 (斩切长度要适中) 步骤 16：将斩好的光纤放到光纤熔接机的一侧(如下图最好) 步骤 17：固定好光纤 步骤 18、光纤跳线的加工，当中剪断分开(两头圆口)。 精品文档---下载后可任意编辑 19 剪光纤跳线石棉保护层 (要用石英剪刀) 步骤 20：剥好的跳线内绝缘层与外保护层之间长度至少 20cm 步骤 21： 用沾酒精纸巾将光纤擦试洁净 步骤 22： 用光纤切割器斩切光纤跳线 (斩切长度要适中)精品文档---下载后可任意编辑 步骤 23： 将斩好的光纤跳线放到光纤熔接机的另一侧(注：两光纤尽量对齐) 步骤 24：固定光纤跳线 步骤 25：按“SET”键开始熔接光纤 步骤 26：光纤 X、Y 轴自动调节精品文档---下载后可任意编辑 步骤 27：熔接结束观察损耗值若熔接不成功会告知塬因 步骤 28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度) 步骤 29： 将套好热缩套管的光纤放到加热器中 步骤 30：按“HEAT”键加热 精品文档---下载后可任意编辑 步骤 31：取出已加热好的光纤 以上述项是焊一芯光纤步骤，重复至其他熔接完成。 步骤 32：取出已加热好的光纤将熔接好的光纤装入光纤收容箱 步骤 33：取出已加热好的光纤将光纤盘好并用封箱胶纸固定 步骤 34：取出已加热好的光纤固定好盘光纤并将光纤接头接入光纤耦合器 步骤 35：取出已加热好的光纤固定光纤收容箱精品文档---下载后可任意编辑 步骤 36：取出已加热好的光纤跳线的另一头(方口)接 SWITCH HUB 光纤模组
