光纤陀螺核心器件简介及参数

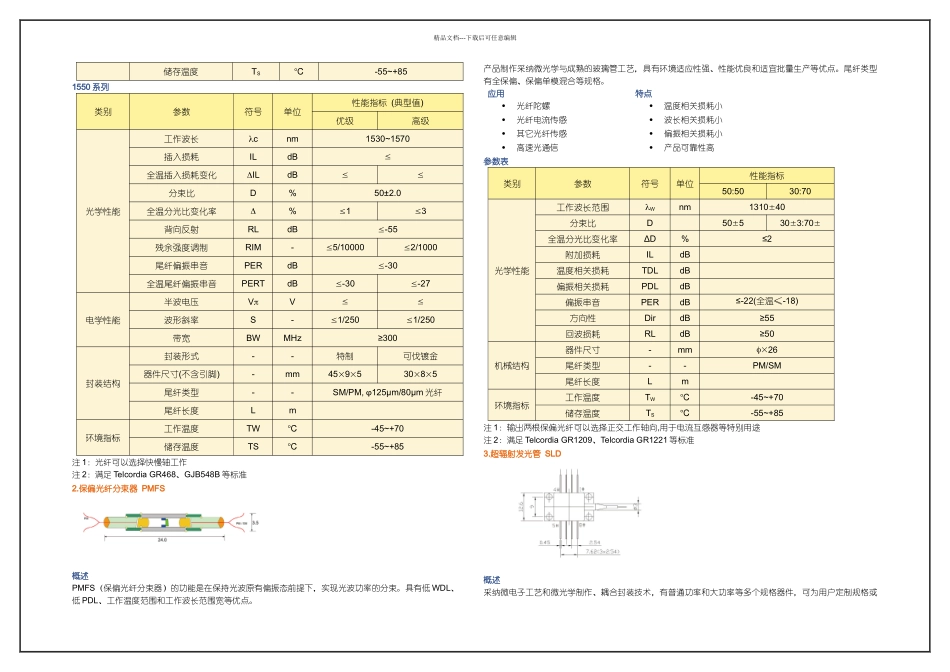

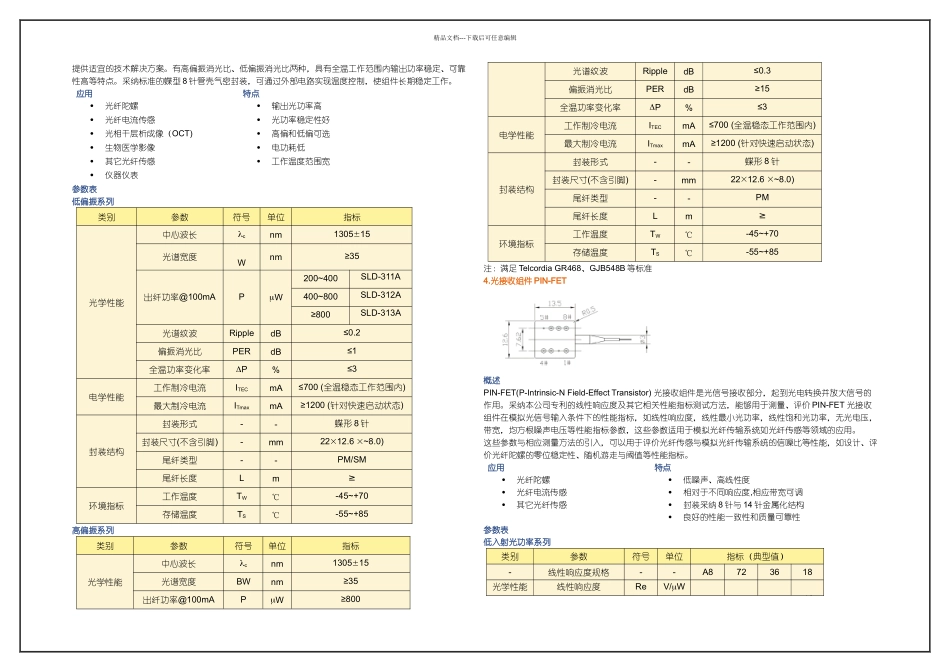

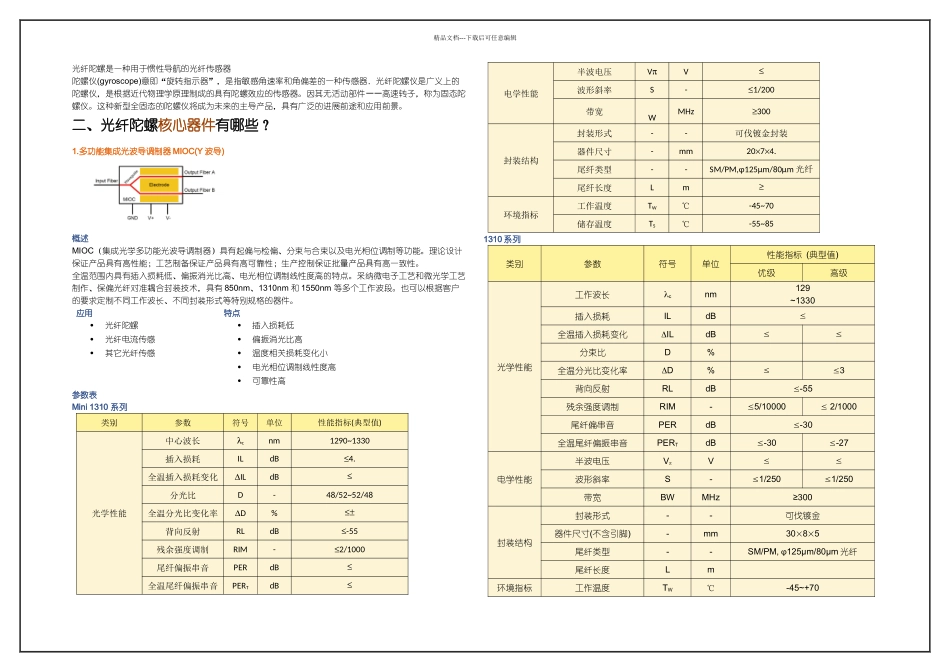

精品文档---下载后可任意编辑光纤陀螺是一种用于惯性导航的光纤传感器陀螺仪(gyroscope)意即“旋转指示器”，是指敏感角速率和角偏差的一种传感器．光纤陀螺仪是广义上的陀螺仪，是根据近代物理学原理制成的具有陀螺效应的传感器。因其无活动部件——高速转子，称为固态陀螺仪。这种新型全固态的陀螺仪将成为未来的主导产品，具有广泛的进展前途和应用前景。二、光纤陀螺核心器件有哪些？1.多功能集成光波导调制器 MIOC(Y 波导)概述MIOC（集成光学多功能光波导调制器）具有起偏与检偏、分束与合束以及电光相位调制等功能。理论设计保证产品具有高性能；工艺制备保证产品具有高可靠性；生产控制保证批量产品具有高一致性。全温范围内具有插入损耗低、偏振消光比高、电光相位调制线性度高的特点。采纳微电子工艺和微光学工艺制作、保偏光纤对准耦合封装技术，具有 850nm、1310nm 和 1550nm 等多个工作波段。也可以根据客户的要求定制不同工作波长、不同封装形式等特别规格的器件。应用光纤陀螺光纤电流传感其它光纤传感特点插入损耗低偏振消光比高温度相关损耗变化小电光相位调制线性度高可靠性高参数表Mini 1310 系列类别参数符号单位性能指标(典型值)光学性能中心波长lcnm1290~1330插入损耗ILdB£4.全温插入损耗变化DILdB£分光比D-48/52~52/48全温分光比变化率DD%£±背向反射RLdB£-55残余强度调制RIM-£2/1000尾纤偏振串音PERdB£全温尾纤偏振串音PERTdB£电学性能半波电压VpV£波形斜率S-£1/200带宽WMHz³300封装结构封装形式--可伐镀金封装器件尺寸-mm20´7´4.尾纤类型--SM/PM,φ125μm/80μm 光纤尾纤长度Lm³环境指标工作温度TW℃-45~70储存温度TS℃-55~851310 系列类别参数符号单位性能指标 (典型值)优级高级光学性能工作波长cnm129~1330插入损耗ILdB全温插入损耗变化ILdB分束比D%全温分光比变化率D%3背向反射RLdB-55残余强度调制RIM-5/10000 2/1000尾纤偏串音PERdB-30全温尾纤偏振串音PERTdB-30-27电学性能半波电压VV波形斜率S-1/2501/250带宽BWMHz≥300封装结构封装形式--可伐镀金器件尺寸(不含引脚)-mm3085尾纤类型--SM/PM, φ125μm/80μm 光纤尾纤长度Lm环境指标工作温度TW℃-45~+70精品文档---下载后可任意编辑储存温度TS℃-55~+851550 系列类别参数符号单位性能指标 (典型值)优级高级光学性能工作波长cnm1530~1570插入损耗ILdB全温插入损耗变化...
