全厂接地作业指导书

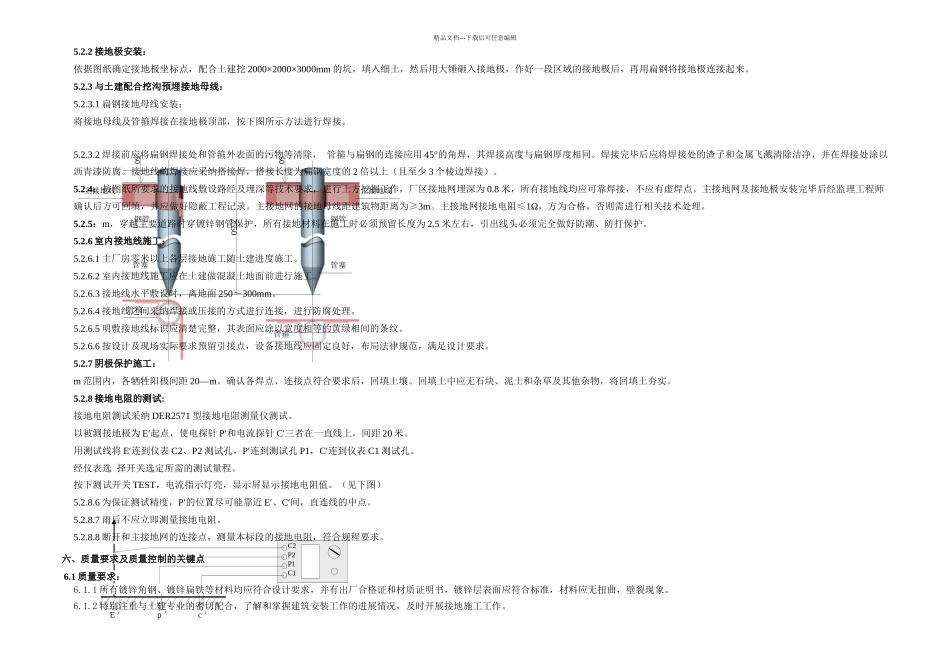

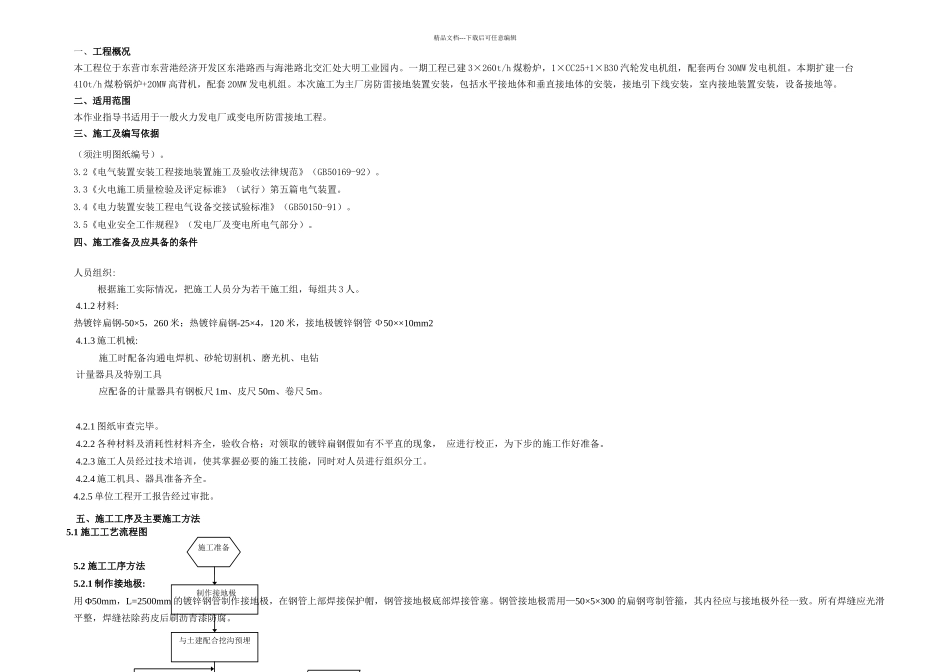

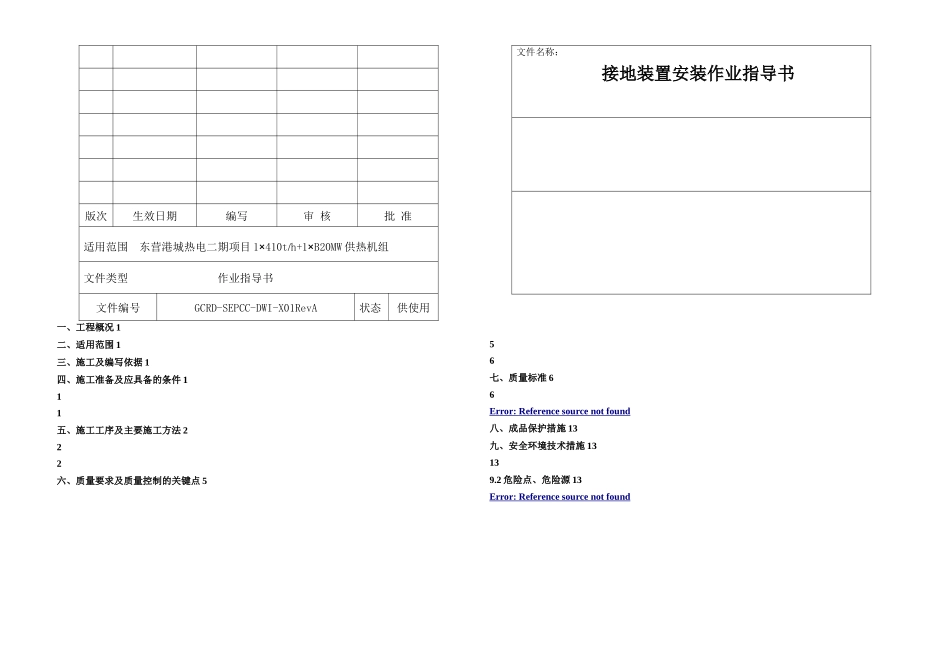

版次生效日期编写审 核批 准适用范围 东营港城热电二期项目 1×410t/h+1×B20MW 供热机组 文件类型 作业指导书文件编号GCRD-SEPCC-DWI-X01RevA状态供使用文件名称：接地装置安装作业指导书一、工程概况 1二、适用范围 1三、施工及编写依据 1四、施工准备及应具备的条件 111五、施工工序及主要施工方法 222六、质量要求及质量控制的关键点 556七、质量标准 66Error: Reference source not found八、成品保护措施 13九、安全环境技术措施 13139.2 危险点、危险源 13Error: Reference source not found与土建配合挖沟预埋制作接地极施工准备精品文档---下载后可任意编辑一、工程概况本工程位于东营市东营港经济开发区东港路西与海港路北交汇处大明工业园内。一期工程已建 3×260t/h 煤粉炉，1×CC25+1×B30 汽轮发电机组，配套两台 30MW 发电机组。本期扩建一台410t/h 煤粉锅炉+20MW 高背机，配套 20MW 发电机组。本次施工为主厂房防雷接地装置安装，包括水平接地体和垂直接地体的安装，接地引下线安装，室内接地装置安装，设备接地等。二、适用范围本作业指导书适用于一般火力发电厂或变电所防雷接地工程。三、施工及编写依据（须注明图纸编号）。3.2《电气装置安装工程接地装置施工及验收法律规范》（GB50169-92）。3.3《火电施工质量检验及评定标谁》（试行）第五篇电气装置。3.4《电力装置安装工程电气设备交接试验标准》（GB50150-91）。3.5《电业安全工作规程》（发电厂及变电所电气部分）。四、施工准备及应具备的条件人员组织: 根据施工实际情况，把施工人员分为若干施工组，每组共 3 人。 4.1.2 材料:热镀锌扁钢-50×5，260 米；热镀锌扁钢-25×4，120 米，接地极镀锌钢管 Ф50××10mm2 4.1.3 施工机械:施工时配备沟通电焊机、砂轮切割机、磨光机、电钻 计量器具及特别工具应配备的计量器具有钢板尺 1m、皮尺 50m、卷尺 5m。 4.2.1 图纸审查完毕。 4.2.2 各种材料及消耗性材料齐全，验收合格；对领取的镀锌扁钢假如有不平直的现象， 应进行校正，为下步的施工作好准备。 4.2.3 施工人员经过技术培训，使其掌握必要的施工技能，同时对人员进行组织分工。 4.2.4 施工机具、器具准备齐全。4.2.5 单位工程开工报告经过审批。 五、施工工序及主要施工方法 5.1 施工工艺流程图5.2 施工工序方法5.2.1 制作接地极:用 Φ50mm，L=2500mm 的镀锌钢管制作接地极，在钢管上部焊接保护...
