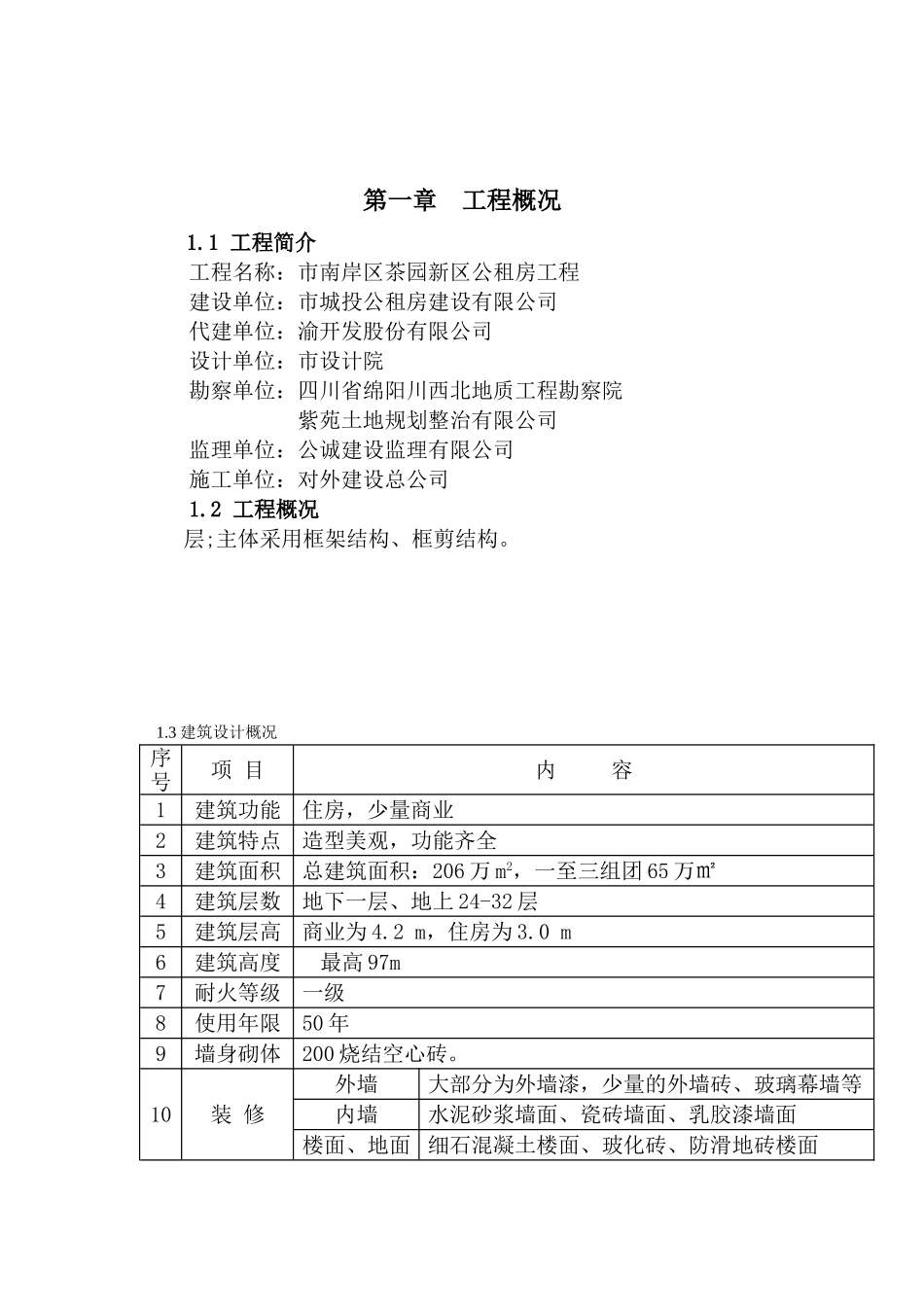

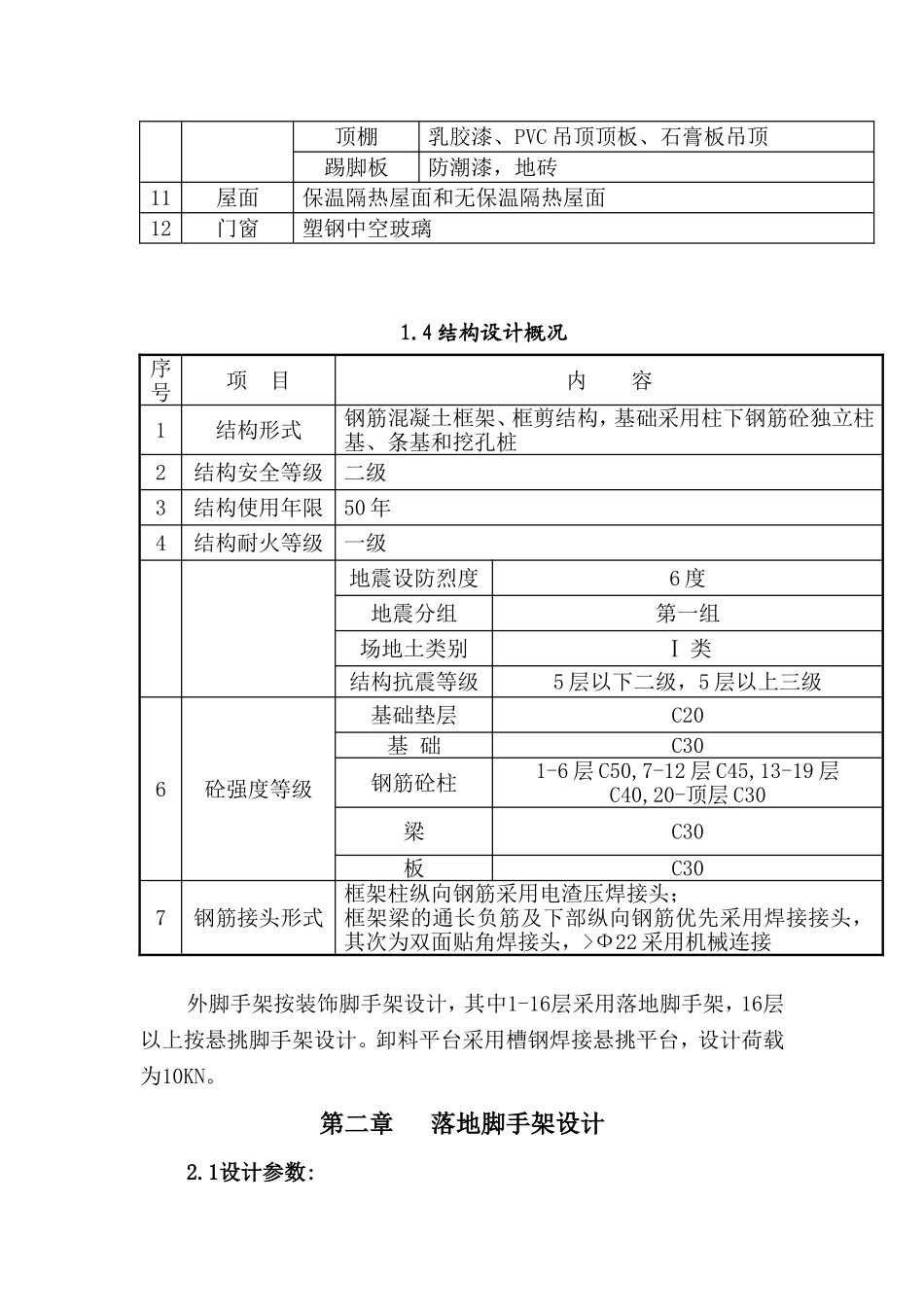

目录第一章工程概况第二章落地脚手架设计第三章18米以上按每6层不大于19.5米悬挑一次设计第一章工程概况1.1工程简介工程名称：市南岸区茶园新区公租房工程建设单位：市城投公租房建设有限公司代建单位：渝开发股份有限公司设计单位：市设计院勘察单位：四川省绵阳川西北地质工程勘察院紫苑土地规划整治有限公司监理单位：公诚建设监理有限公司施工单位：对外建设总公司1.2工程概况层;主体采用框架结构、框剪结构。1.3建筑设计概况序号项目内容1建筑功能住房，少量商业2建筑特点造型美观，功能齐全3建筑面积总建筑面积：206万m2，一至三组团65万㎡4建筑层数地下一层、地上24-32层5建筑层高商业为4.2m，住房为3.0m6建筑高度最高97m7耐火等级一级8使用年限50年9墙身砌体200烧结空心砖。10装修外墙大部分为外墙漆，少量的外墙砖、玻璃幕墙等内墙水泥砂浆墙面、瓷砖墙面、乳胶漆墙面楼面、地面细石混凝土楼面、玻化砖、防滑地砖楼面顶棚乳胶漆、PVC吊顶顶板、石膏板吊顶踢脚板防潮漆，地砖11屋面保温隔热屋面和无保温隔热屋面12门窗塑钢中空玻璃1.4结构设计概况序号项目内容1结构形式钢筋混凝土框架、框剪结构，基础采用柱下钢筋砼独立柱基、条基和挖孔桩2结构安全等级二级3结构使用年限50年4结构耐火等级一级地震设防烈度6度地震分组第一组场地土类别Ⅰ类结构抗震等级5层以下二级，5层以上三级6砼强度等级基础垫层C20基础C30钢筋砼柱1-6层C50,7-12层C45,13-19层C40,20-顶层C30梁C30板C307钢筋接头形式框架柱纵向钢筋采用电渣压焊接头；框架梁的通长负筋及下部纵向钢筋优先采用焊接接头，其次为双面贴角焊接头，>Ф22采用机械连接外脚手架按装饰脚手架设计，其中1-16层采用落地脚手架，16层以上按悬挑脚手架设计。卸料平台采用槽钢焊接悬挑平台，设计荷载为10KN。第二章落地脚手架设计2.1设计参数:1.脚手架参数双排脚手架搭设高度为49.5m，49.5米以下采用双管立杆，49.5米以上采用单管立杆；搭设尺寸为：横距Lb为1.05m，纵距La为2m，大小横杆的步距为1.8m；内排架距离墙长度为0.30m；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为Φ48×3.0；横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数为1.00；连墙件采用三步四跨，竖向间距5.4m，水平间距8m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000kN/m2；脚手架用途:施工脚手架；同时施工层数:2层；3.风荷载参数本工程地处，基本风压0.35kN/m2；风荷载高度变化系数μz，计算连墙件强度时取1.335，计算立杆稳定性时取1，风荷载体型系数μs为0.191；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1395；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网(kN/m2):0.005；脚手板类别:竹串片脚手板；栏杆挡板类别:竹串片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.033；脚手板铺设总层数:4；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):160.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。2.2大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.033kN/m；脚手板的自重标准值:P2=0.35×1.05/(2+1)=0.122kN/m；活荷载标准值:Q=2×1.05/(2+1)=0.7kN/m；静荷载的设计值:q1=1.2×0.033+1.2×0.122=0.187kN/m；活荷载的设计值:q2=1.4×0.7=0.98kN/m；图1大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下:M1max=0.08q1l2+0.10q2l2跨中最大弯距为M1max=0.08×0.187×22+0.10×0.98×22=0.452kN·m；支座最大弯距计算公式如下:M2max=-0.10q1l2-0.117q2l2支座最大弯距为M2max=-0.10×0.187×22-0.117×0.98×22=-0.533kN·m；选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.45...
