全国计算机辅助技术应用工程师技能考试ProECAD设计题库

全国计算机辅助技术应用工程师技能考试ProECAD设计题库_第1页
1/9

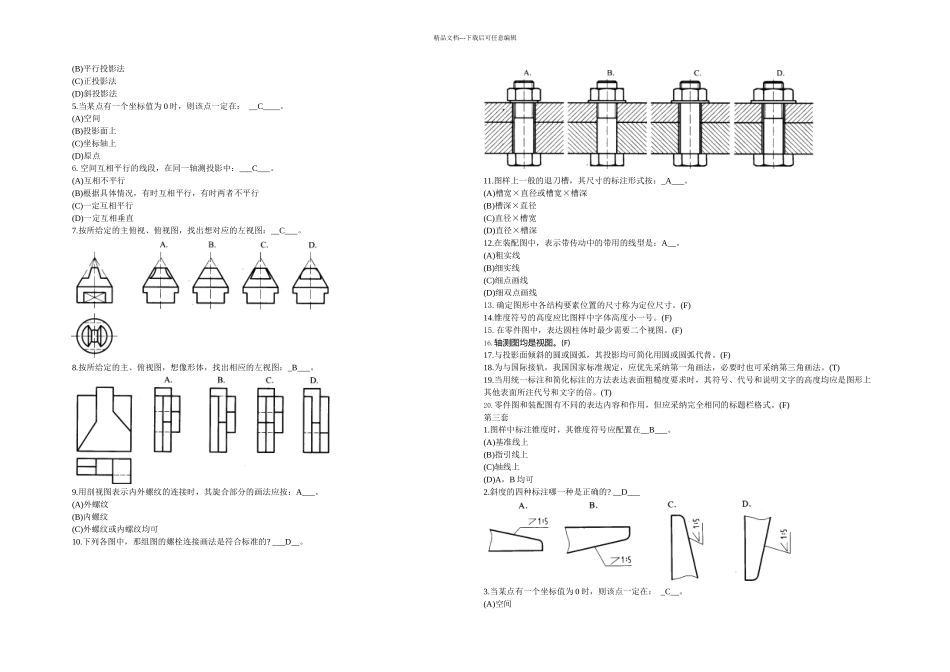

全国计算机辅助技术应用工程师技能考试ProECAD设计题库_第2页
2/9
全国计算机辅助技术应用工程师技能考试ProECAD设计题库_第3页
3/9
精品文档---下载后可任意编辑1.双折线的几种画法中,哪一种是国际上通用且为我国现行标准所采纳的画法:__B__。2.斜度的四种标注哪一种是正确的? __D__3.机械图样所采纳的投影法为_C___。(A)中心投影法(B)斜投影法(C)正投影法(D)B,C 均采纳4.空间相互平行的线段,在同一投影面中的投影_A__。(A)一定相互平行(B)相互不平行(C)根据具体情况,有时互相平行,有时不平行5.按箭头所指的方向看图,右边四个视图哪一个是正确的? B 6.按所给定的主、左视图,找出相对应的俯视图:_C_。7.根据图样画法的最新国家标准规定,视图可分为:C_。(A)基本视图、局部视图、斜视图和旋转视图四种:(B)基本视图、向视图、局部视图、斜视图和旋转视图五种;(C)基本视图、向视图、局部视图和斜视图四种(D)基本视图、向视图、斜视图和旋转视图四种。8.当回转体零件上.的平面在任图形中不能允分表达时,可用一种符号表示这些平面,这种符号的画法是:_B_。(A)两条平行的细实线(B)两条相交的细实线(C)两条相交的细点画线(D)两条相交的粗实线9.图样中标注的螺纹长度均指:_B_。(A)包括螺尾在内的有效螺纹长度(B)不包括螺尾存内的有效螺纹长度:(C)包括螺尾在内的螺纹总长度(D)不包括螺尾在内的完整螺纹长度10.同一种产品的图样只能采纳一种图框格式。(T)11.确定图形中各结构要素位置的尺寸称为定位尺寸。(F)12.锥度符号的高度应比图样中字体高度小一号。(F)13.曲面立体是指各部分由曲面围成的几何体。(F)14.绘制轴测图时,必须沿轴测轴方向取定尺寸。(T)15.轴测图只能用作辅助性图样,不能作为产品图样。(T)16.图样中标注的螺纹长度均指不包括螺尾任内的有效螺纹长度:否则,应另加说明或按实际需要标注。(T)17.同一表面上有不同的表面粗糙度要求时,须用细实线画出其分界线,并注出尺寸和相应的表面粗糙度代号。(T)18.采纳间隙配合的孔和轴,为了表示配合性质,结合表面应画出间隙。(F)19.一套完整的产品图样中,除了画出装配图外,还必须画出该产品每个零件的零件图。(F)20.编排装配图中的零部件序号时,对于‘组紧吲件以及装配关系清楚的零件组,不允许只画一条共指引线。(F)第二套1.为了利用预先印制的图纸,若将 A3 幅面的图纸短边置于水平位置使用,此时,看图方向为____A____。(A)应与看标题栏的方向一致(B)应将方向符号置于图纸下边进行看图;(C)上述两种看图方向均符合国家标准规定2.图中哪个直径标注是正确的? __D___3.图样中标注锥度时,其锥度符号应配置...
