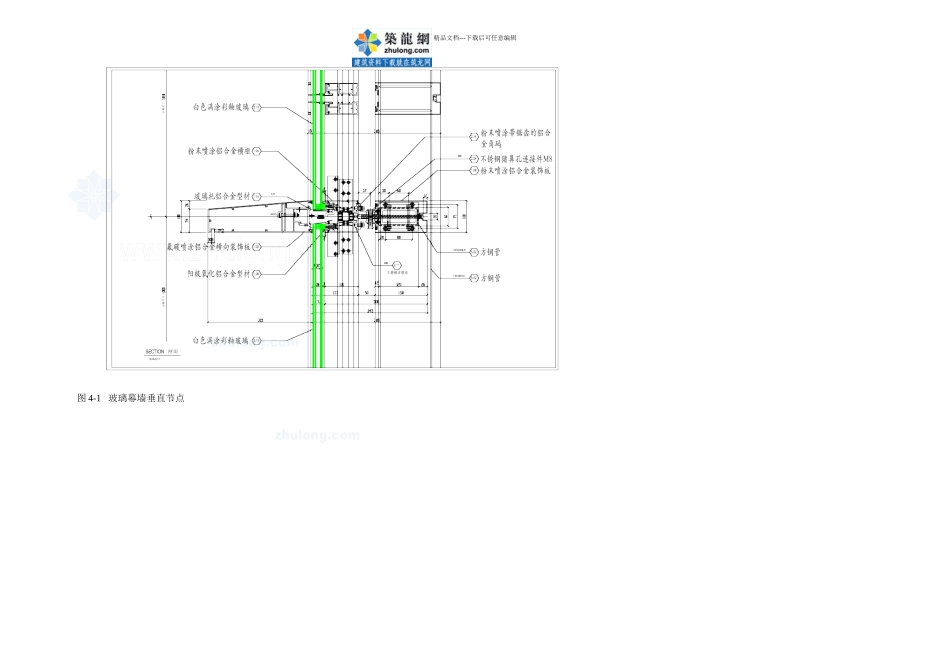

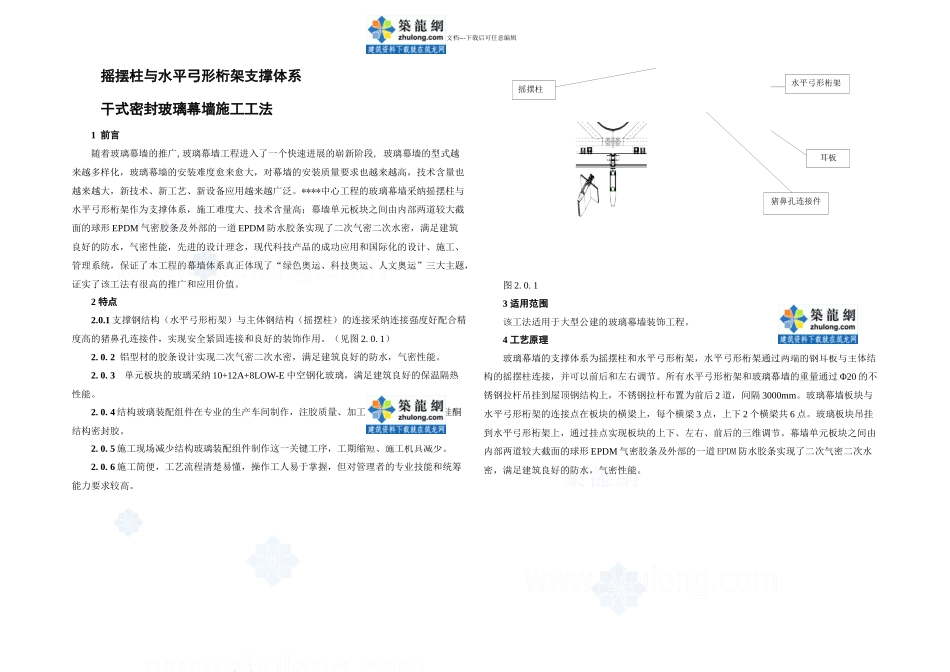

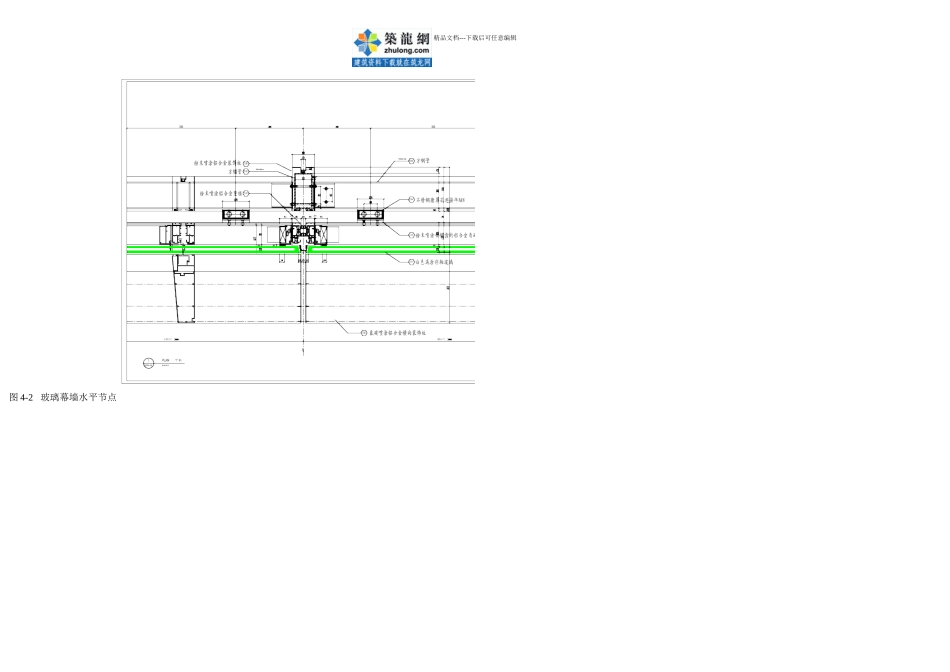

精品文档---下载后可任意编辑摇摆柱与水平弓形桁架支撑体系干式密封玻璃幕墙施工工法1 前言随着玻璃幕墙的推广,玻璃幕墙工程进入了一个快速进展的崭新阶段, 玻璃幕墙的型式越来越多样化，玻璃幕墙的安装难度愈来愈大，对幕墙的安装质量要求也越来越高，技术含量也越来越大，新技术、新工艺、新设备应用越来越广泛。****中心工程的玻璃幕墙采纳摇摆柱与水平弓形桁架作为支撑体系，施工难度大、技术含量高；幕墙单元板块之间由内部两道较大截面的球形 EPDM 气密胶条及外部的一道 EPDM 防水胶条实现了二次气密二次水密，满足建筑良好的防水，气密性能，先进的设计理念，现代科技产品的成功应用和国际化的设计、施工、管理系统，保证了本工程的幕墙体系真正体现了“绿色奥运、科技奥运、人文奥运”三大主题，证实了该工法有很高的推广和应用价值。2 特点2.0.1 支撑钢结构（水平弓形桁架）与主体钢结构（摇摆柱）的连接采纳连接强度好配合精度高的猪鼻孔连接件，实现安全紧固连接和良好的装饰作用。（见图 2. 0. 1）2. 0. 2 铝型材的胶条设计实现二次气密二次水密，满足建筑良好的防水，气密性能。2. 0. 3 单元板块的玻璃采纳 10+12A+8LOW-E 中空钢化玻璃，满足建筑良好的保温隔热性能。2. 0. 4 结构玻璃装配组件在专业的生产车间制作，注胶质量、加工精度有保证，节约硅酮结构密封胶。2. 0. 5 施工现场减少结构玻璃装配组件制作这一关键工序，工期缩短、施工机具减少。2. 0. 6 施工简便，工艺流程清楚易懂，操作工人易于掌握，但对管理者的专业技能和统筹能力要求较高。图 2. 0. 13 适用范围该工法适用于大型公建的玻璃幕墙装饰工程。4 工艺原理玻璃幕墙的支撑体系为摇摆柱和水平弓形桁架，水平弓形桁架通过两端的钢耳板与主体结构的摇摆柱连接，并可以前后和左右调节。所有水平弓形桁架和玻璃幕墙的重量通过 Φ20 的不锈钢拉杆吊挂到屋顶钢结构上，不锈钢拉杆布置为前后 2 道，间隔 3000mm。玻璃幕墙板块与水平弓形桁架的连接点在板块的横梁上，每个横梁 3 点，上下 2 个横梁共 6 点。玻璃板块吊挂到水平弓形桁架上，通过挂点实现板块的上下、左右、前后的三维调节。幕墙单元板块之间由内部两道较大截面的球形 EPDM 气密胶条及外部的一道 EPDM 防水胶条实现了二次气密二次水密，满足建筑良好的防水，气密性能。水平弓形桁架猪鼻孔连接件耳板摇摆柱精品文档---下载后可任意编辑图 4-1 玻璃幕墙垂直...
