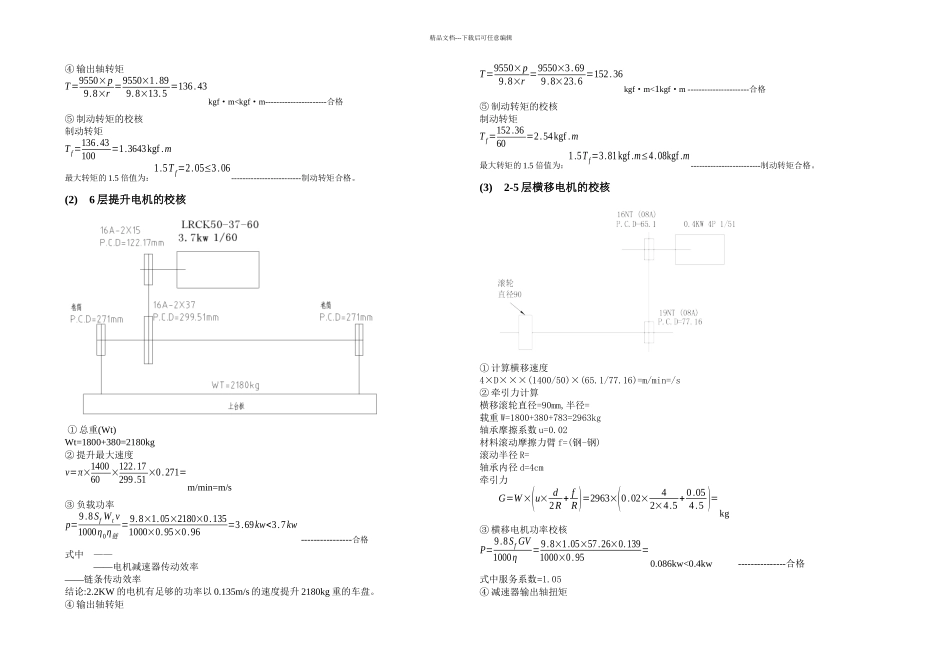

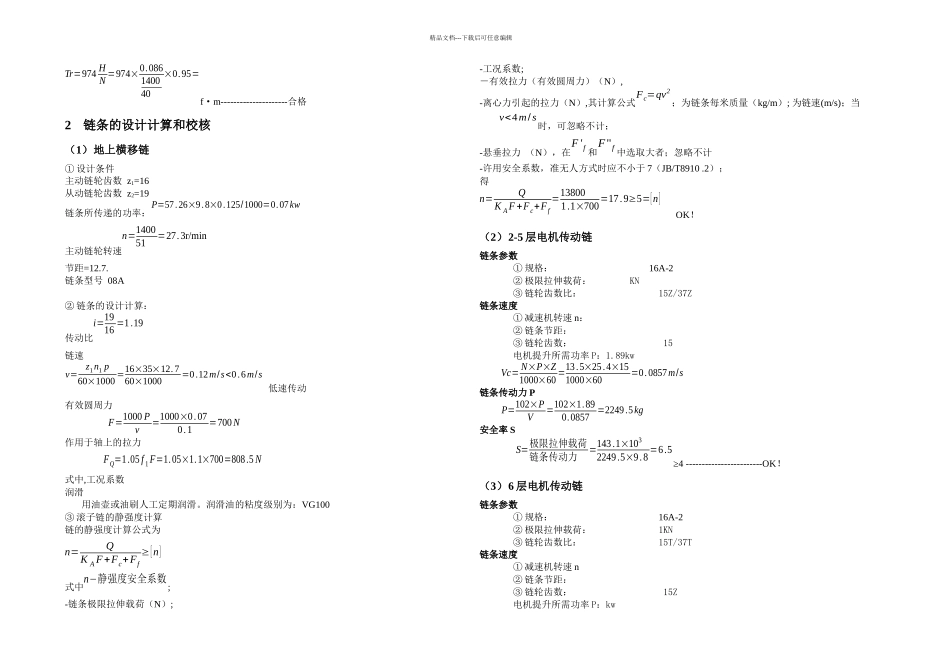

精品文档---下载后可任意编辑1 电机的校核 2(1)2-5 层提升电机的校核 (2)6 层提升电机的校核 (3)2-5 层横移电机的校核 2 链条的设计计算和校核 （ 1 ）地上横移链 （ 2 ） 2-5 层电机传动链 （ 3 ） 6 层电机传动链 3 钢丝绳校核 (1) 2-5 层提升轴的校核 (2) 6 层提升轴的校核 (3) 地面横移主动轴的校核 (4) 地上横移主动轴校核 4 轴承的校核 （ 1 ）地面层横移驱动滚轮轴承的校核 （ 2 ）横移驱动轴轴承的校核 （ 3 ）提升轴轴承的校核 （ 4 ）小滑轮轴承的校核 （ 5 ）大滑轮轴承的校核 5 框架的校核 （ 1 ）顶层纵梁的校核 （ 2 ）顶层后横梁的校核 （ 3 ）校核后中立柱 已知参数停车重量:1800kg（车头重量占车总重量的 60%,车尾重量占 40%）;提升车盘重量:380kg横移框架总重为 783kg地面横移车盘总装重量:508kg重力加速度 g＝/s21电机的校核使用电机（康明斯电机）参数电机输入转速(r/min)(与电机频率,极数有关)频率 50Hz极数 4Pn=1400r/min二---五层提升电机：LRCK50-22-100 2.2kw 1/100 输出轴径 50mm输出转速：输出扭矩： kgf·m容许径向载荷：kgf额定制动转矩：kgf·m六层提升电机：kw 1/60输出轴径 50mm输出扭矩 kgf·m容许额定制动转矩：kgf·mkw1/50输出轴径 22mm ·m容许径向载荷 kgf额定制动转矩：kgf·m(1)2-5 层提升电机的校核① 总重(Wt)Wt=1800+380=2180kg② 提升速度v=π×1400100 ×122.17299.51 ×0.271=m/min=81m/s③ 负载功率p=9.8Sf Wt v1000η0η链=9.8×1.05×2180×0.0811000×0.95×0.96=1.89kw<2.2kw----------------合格式中————电机减速器传动效率——链条传动效率81m/s 的速度提升 2180kg 重的车盘。精品文档---下载后可任意编辑④ 输出轴转矩T=9550×p9.8×r =9550×1.899.8×13.5 =136.43kgf·m
