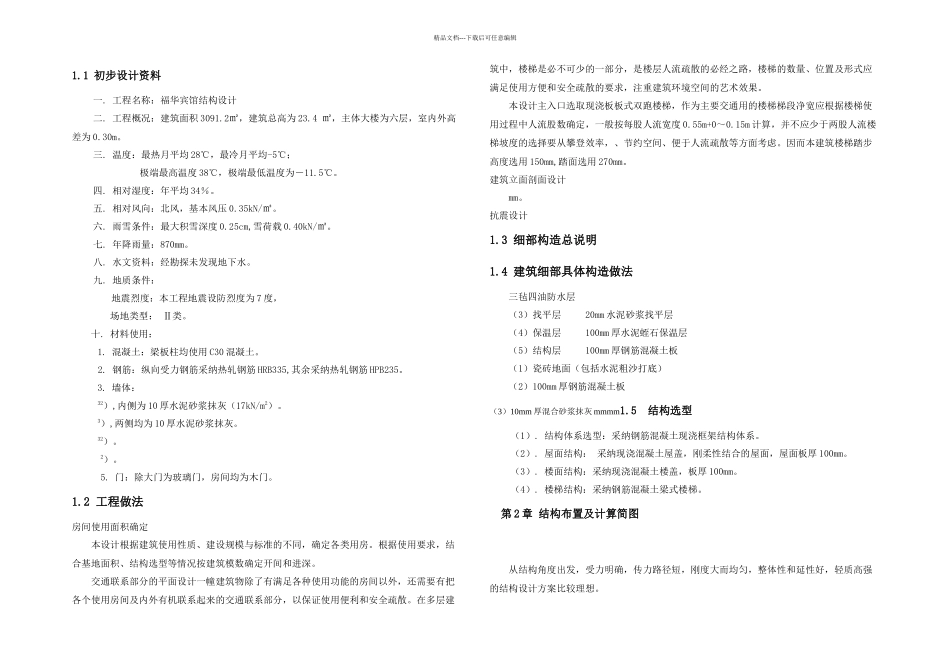

精品文档---下载后可任意编辑1.1 初步设计资料一. 工程名称：福华宾馆结构设计二. 工程概况：建筑面积 3091.2㎡，建筑总高为 23.4 ㎡，主体大楼为六层，室内外高差为 0.30m。三. 温度：最热月平均 28℃，最冷月平均-5℃；极端最高温度 38℃，极端最低温度为－11.5℃。四. 相对湿度：年平均 34％。五. 相对风向：北风，基本风压 0.35kN/㎡。六. 雨雪条件：最大积雪深度 0.25cm,雪荷载 0.40kN/㎡。七. 年降雨量：870mm。八. 水文资料：经勘探未发现地下水。九. 地质条件：地震烈度：本工程地震设防烈度为 7 度，场地类型： Ⅱ类。十. 材料使用：1. 混凝土：梁板柱均使用 C30 混凝土。2. 钢筋：纵向受力钢筋采纳热轧钢筋 HRB335,其余采纳热轧钢筋 HPB235。3. 墙体：32）,内侧为 10 厚水泥砂浆抹灰（17kN/m2）。3）,两侧均为 10 厚水泥砂浆抹灰。32）。2）。5. 门：除大门为玻璃门，房间均为木门。1.2 工程做法房间使用面积确定本设计根据建筑使用性质、建设规模与标准的不同，确定各类用房。根据使用要求，结合基地面积、结构选型等情况按建筑模数确定开间和进深。交通联系部分的平面设计一幢建筑物除了有满足各种使用功能的房间以外，还需要有把各个使用房间及内外有机联系起来的交通联系部分，以保证使用便利和安全疏散。在多层建筑中，楼梯是必不可少的一部分，是楼层人流疏散的必经之路，楼梯的数量、位置及形式应满足使用方便和安全疏散的要求，注重建筑环境空间的艺术效果。本设计主入口选取现浇板板式双跑楼梯，作为主要交通用的楼梯梯段净宽应根据楼梯使用过程中人流股数确定，一般按每股人流宽度 0.55m+0～0.15m 计算，并不应少于两股人流楼梯坡度的选择要从攀登效率，、节约空间、便于人流疏散等方面考虑。因而本建筑楼梯踏步高度选用 150mm,踏面选用 270mm。建筑立面剖面设计mm。抗震设计1.3 细部构造总说明1.4 建筑细部具体构造做法三毡四油防水层 （3）找平层 20mm 水泥砂浆找平层 （4）保温层 100mm 厚水泥蛭石保温层 （5）结构层 100mm 厚钢筋混凝土板 （1）瓷砖地面（包括水泥粗沙打底） （2）100mm 厚钢筋混凝土板（3）10mm 厚混合砂浆抹灰 mmmm1.5 结构选型（1）. 结构体系选型：采纳钢筋混凝土现浇框架结构体系。（2）. 屋面结构： 采纳现浇混凝土屋盖，刚柔性结合的屋面，屋面板厚 100mm。（3）. 楼面结构：采纳现浇混凝土楼盖，板厚 100mm。（4）. 楼梯结构：...
