共射极放大电路的图解分析法

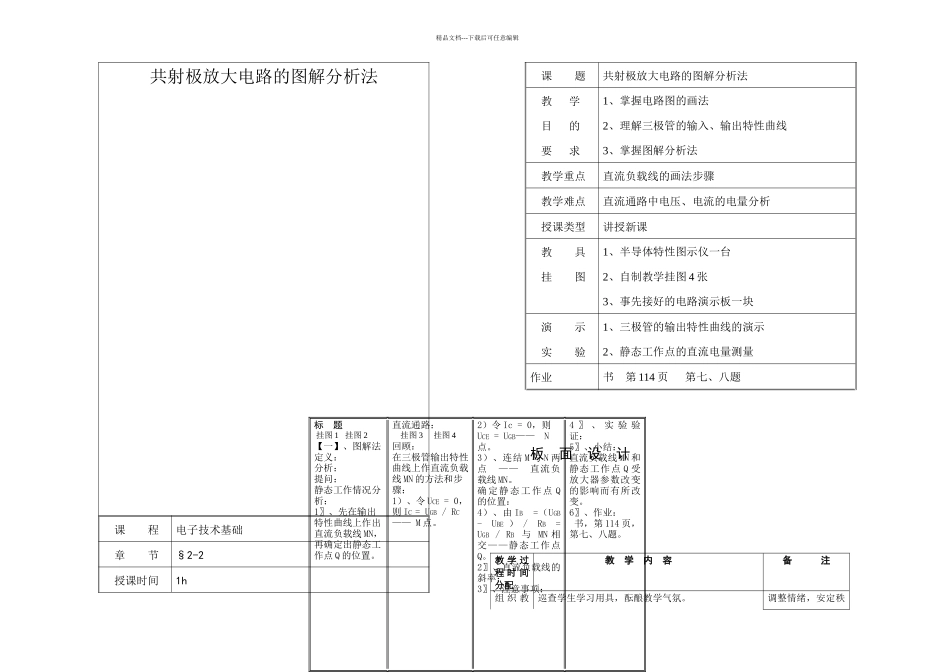

共射极放大电路的图解分析法_第1页
1/3

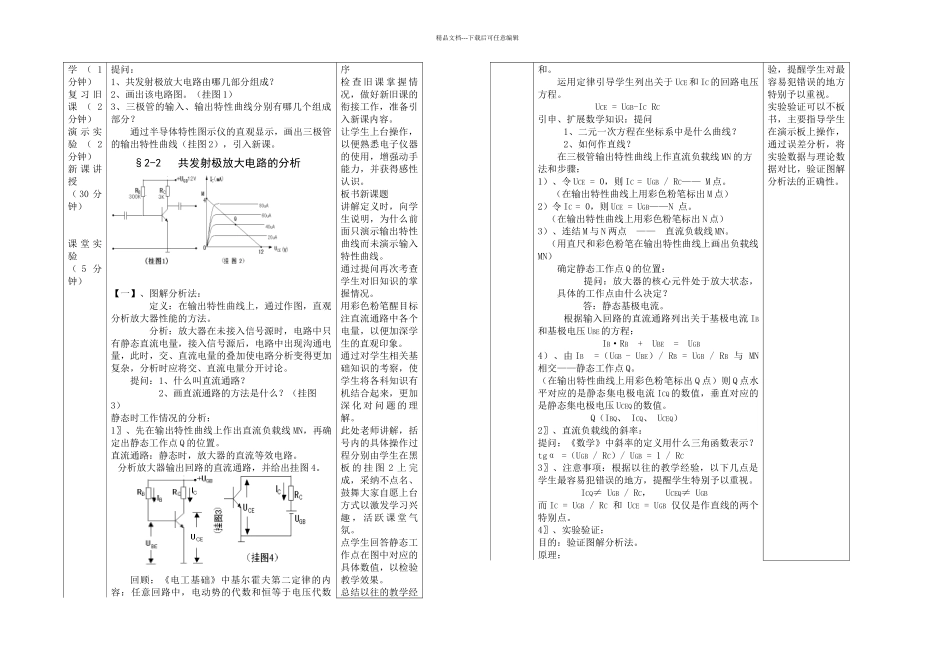

共射极放大电路的图解分析法_第2页
2/3

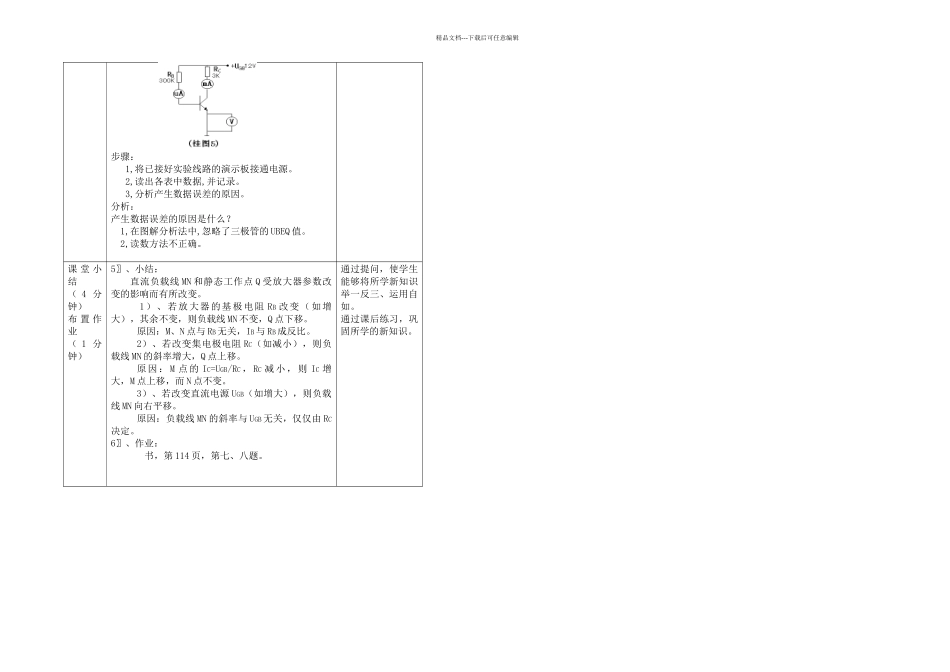

共射极放大电路的图解分析法_第3页
3/3
精品文档---下载后可任意编辑共射极放大电路的图解分析法课 程电子技术基础章 节§2-2授课时间1h课 题共射极放大电路的图解分析法教 学目 的要 求1、掌握电路图的画法2、理解三极管的输入、输出特性曲线3、掌握图解分析法教学重点直流负载线的画法步骤教学难点直流通路中电压、电流的电量分析授课类型讲授新课教 具挂 图1、半导体特性图示仪一台2、自制教学挂图 4 张3、事先接好的电路演示板一块演 示实 验1、三极管的输出特性曲线的演示2、静态工作点的直流电量测量作业书 第 114 页 第七、八题板 面 设 计教 学 过程 时 间分配教 学 内 容备 注组 织 教巡查学生学习用具,酝酿教学气氛。调整情绪,安定秩标 题 挂图 1 挂图 2【一】、图解法定义:分析: 提问:静态工作情况分析:1〗、先在输出特性曲线上作出直流负载线 MN,再确定出静态工作点 Q 的位置。直流通路:挂图 3 挂图 4回顾:在三极管输出特性曲线上作直流负载线 MN 的方法和步骤:1)、令 UCE = 0,则 IC = UGB / RC—— M 点。2)令 Ic = 0,则UCE = UGB—— N点。3)、连结 M 与 N 两点 —— 直流负载线 MN。确定静态工作点 Q的位置:4)、由 IB =(UGB - UBE ) / RB = UGB / RB 与 MN 相交——静态工作点Q。2〗、直流负载线的斜率:3〗、注意事项:4 〗 、 实 验 验证:5〗、小结:直流负载线 MN 和静态工作点 Q 受放大器参数改变的影响而有所改变。6〗、作业: 书,第 114 页,第七、八题。精品文档---下载后可任意编辑学 ( 1分钟)复 习 旧课 ( 2分钟)演 示 实验 ( 2分钟)新 课 讲授( 30 分钟)课 堂 实验( 5 分钟)提问:1、共发射极放大电路由哪几部分组成?2、画出该电路图。(挂图 1)3、三极管的输入、输出特性曲线分别有哪几个组成部分?通过半导体特性图示仪的直观显示,画出三极管的输出特性曲线(挂图 2),引入新课。§2-2 共发射极放大电路的分析【一】、图解分析法:定义:在输出特性曲线上,通过作图,直观分析放大器性能的方法。分析:放大器在未接入信号源时,电路中只有静态直流电量,接入信号源后,电路中出现沟通电量,此时,交、直流电量的叠加使电路分析变得更加复杂,分析时应将交、直流电量分开讨论。提问:1、什么叫直流通路? 2、画直流通路的方法是什么?(挂图3)静态时工作情况的分析:1〗、先在输出特性曲线上作出直...
