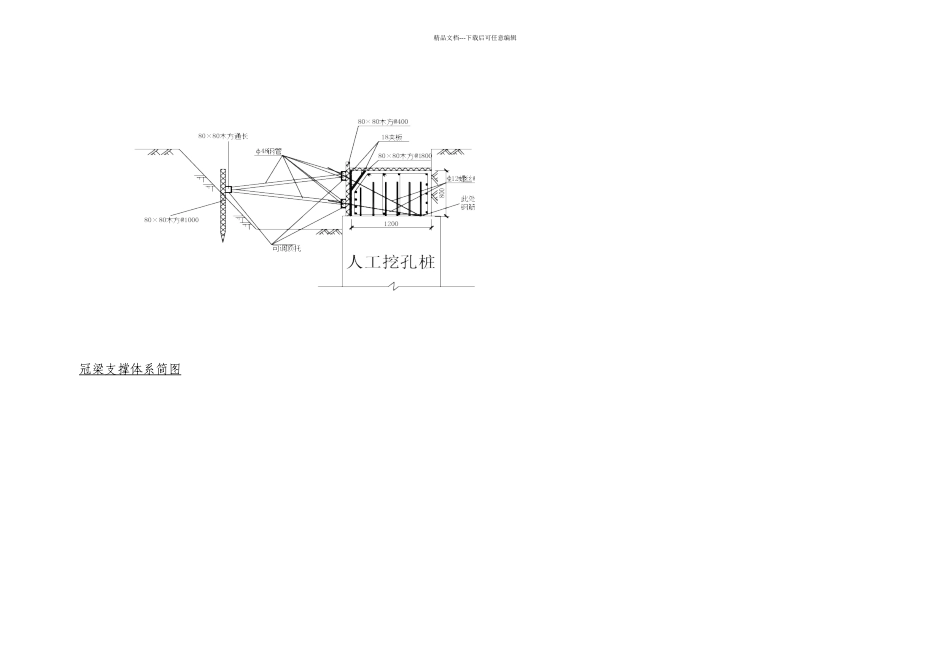

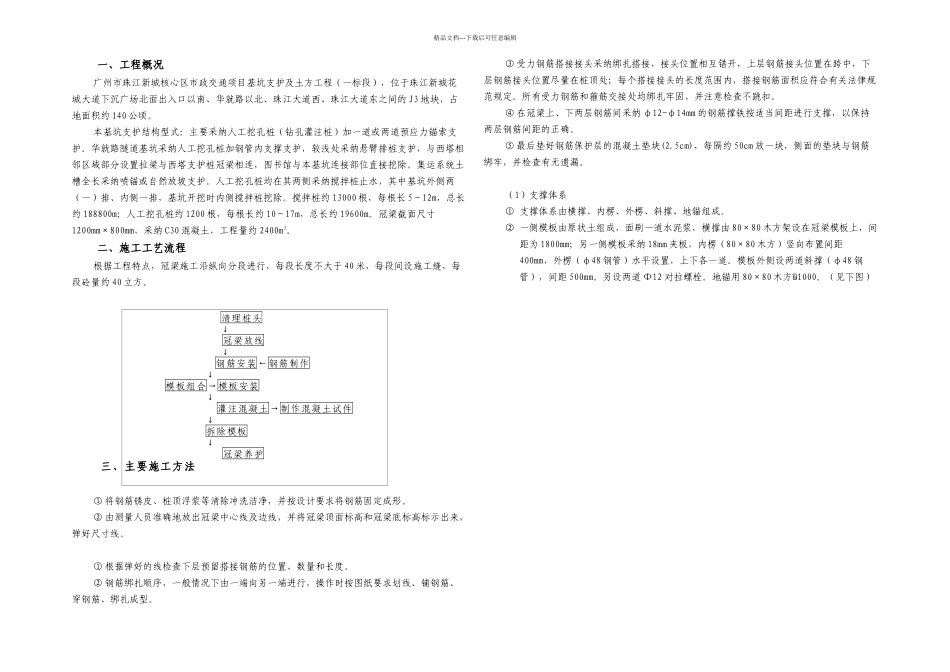

精品文档---下载后可任意编辑一、工程概况广州市珠江新城核心区市政交通项目基坑支护及土方工程（一标段），位于珠江新城花城大道下沉广场北面出入口以南、华就路以北、珠江大道西、珠江大道东之间的 J3 地块，占地面积约 140 公顷。本基坑支护结构型式：主要采纳人工挖孔桩（钻孔灌注桩）加一道或两道预应力锚索支护。华就路隧道基坑采纳人工挖孔桩加钢管内支撑支护，较浅处采纳悬臂排桩支护，与西塔相邻区域部分设置拉梁与西塔支护桩冠梁相连，图书馆与本基坑连接部位直接挖除。集运系统土槽全长采纳喷锚或自然放坡支护。人工挖孔桩均在其两侧采纳搅拌桩止水，其中基坑外侧两（一）排、内侧一排，基坑开挖时内侧搅拌桩挖除。搅拌桩约 13000 根，每根长 5～12m，总长约 188800m；人工挖孔桩约 1200 根，每根长约 10～17m，总长约 19600m。冠梁截面尺寸1200mm×800mm，采纳 C30 混凝土，工程量约 2400m3。二、施工工艺流程根据工程特点，冠梁施工沿纵向分段进行，每段长度不大于 40 米，每段间设施工缝，每段砼量约 40 立方。清理桩头↓冠梁放线↓钢筋安装←钢筋制作↓模板组合→模板安装↓灌注混凝土→制作混凝土试件↓拆除模板↓冠梁养护三、主要施工方法① 将钢筋锈皮、桩顶浮浆等清除冲洗洁净，并按设计要求将钢筋固定成形。② 由测量人员准确地放出冠梁中心线及边线，并将冠梁顶面标高和冠梁底标高标示出来，弹好尺寸线。① 根据弹好的线检查下层预留搭接钢筋的位置、数量和长度。② 钢筋绑扎顺序，一般情况下由一端向另一端进行，操作时按图纸要求划线、铺钢筋、穿钢筋、绑扎成型。③ 受力钢筋搭接接头采纳绑扎搭接，接头位置相互错开，上层钢筋接头位置在跨中，下层钢筋接头位置尽量在桩顶处；每个搭接接头的长度范围内，搭接钢筋面积应符合有关法律规范规定。所有受力钢筋和箍筋交接处均绑扎牢固，并注意检查不跳扣。④ 在冠梁上、下两层钢筋间采纳 φ12-φ14mm 的钢筋撑铁按适当间距进行支撑，以保持两层钢筋间距的正确。⑤ 最后垫好钢筋保护层的混凝土垫块(2.5cm)，每隔约 50cm 放一块，侧面的垫块与钢筋绑牢，并检查有无遗漏。（1）支撑体系① 支撑体系由横撑、内楞、外楞、斜撑、地锚组成。② 一侧模板由原状土组成，面刷一道水泥浆，横撑由 80×80 木方架设在冠梁模板上，间距为 1800mm；另一侧模板采纳 18mm 夹板，内楞（80×80 木方）竖向布置间距400mm，外楞（φ48 钢管）水平设置，上下各...
