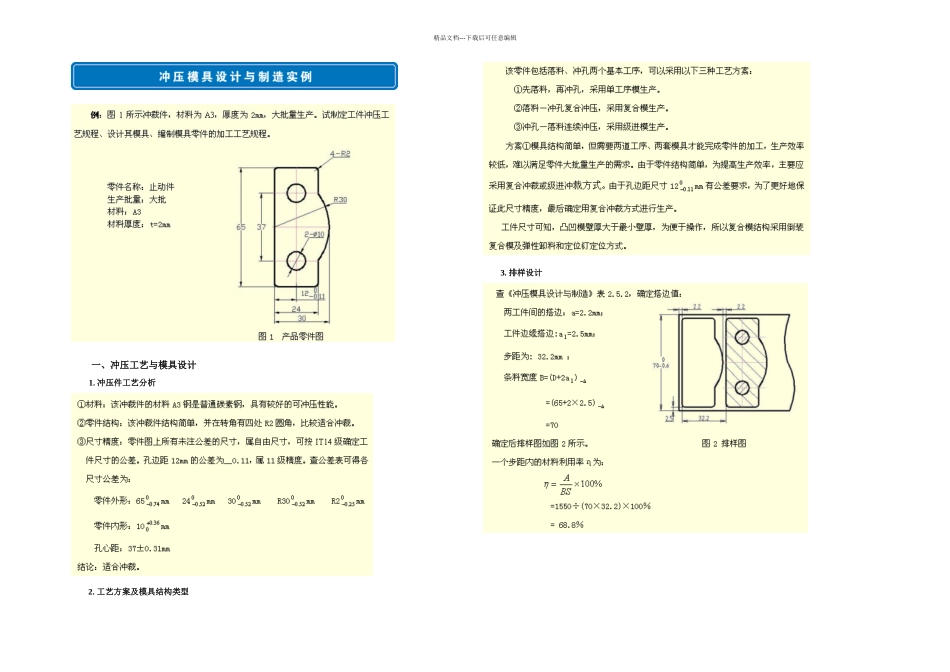

精品文档---下载后可任意编辑一、冲压工艺与模具设计1
冲压件工艺分析2
工艺方案及模具结构类型 3

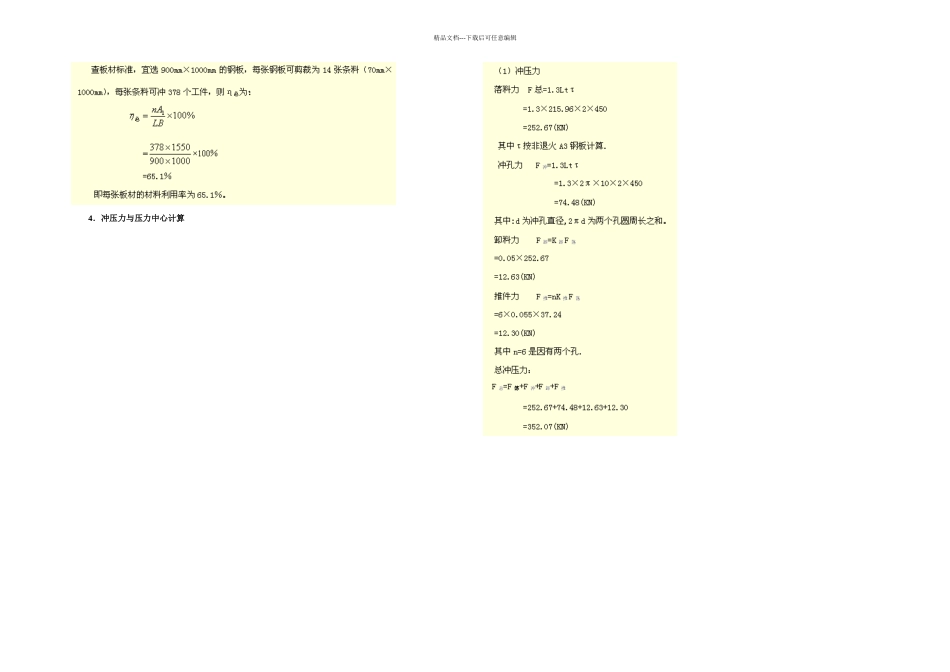

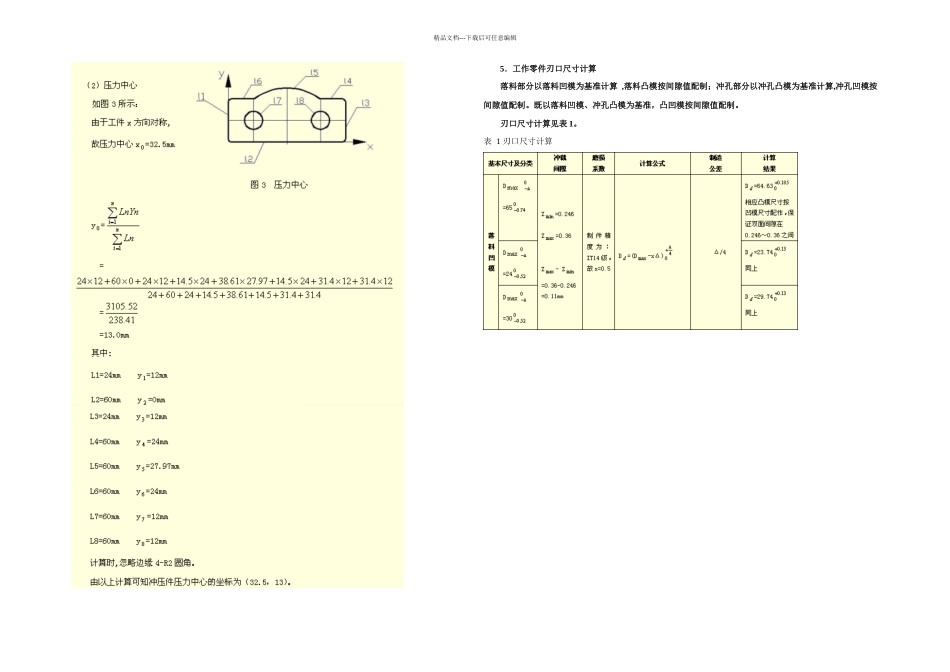

排样设计 精品文档---下载后可任意编辑4．冲压力与压力中心计算精品文档---下载后可任意编辑5．工作零件刃口尺寸计算 落料部分以落料凹模为基准计算 ,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制
既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制
刃口尺寸计算见表 1
表 1 刃口尺寸计算精品文档---下载后可任意编辑6．工作零件结构尺寸7．其它模具零件结构尺寸根据倒装复合模形式特点: 凹模板尺寸并查标准 JB/T-6743
1-94，确定其它模具模板尺寸列于表 2 根据模具零件结构尺寸 ,查标准 GB/T2855
5-90 选取后侧导柱 125×25 标准模架一副
精品文档---下载后可任意编辑8．冲床选用 根据总冲压力 F 总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用 J23-63 开式双柱可倾冲床,并在工作台面上备制垫块
其主要工艺参数如下： 公称压力： 630KN 滑块行程： 130mm 行程次数： 50 次∕分 最大闭合高度： 360mm 连杆调节长度： 80mm 工作台尺寸（前后×左右）： 480mm × 710mm9．冲压工艺规程 10．模具总装配图精品文档---下载后可任意编辑图 4 模具装配图11．模具零件图精品文档---下载后可任意编辑图 5 凸凹模图 6 冲孔凸模精品文档---下载后可任意编辑图 7 落料凹模板图 8 上模座板精品文档---下载后可任意编辑图 9 下模座板图 10 上垫板精品文档---下载后可任意编辑图 11 下垫板图 12 凸模固定板精品文档---下载后可任意编辑图 13 空心垫板图 14 推件块精品文档---下载后可任意编辑图 15 卸料板图 16 凸凹模固定板二、模具
